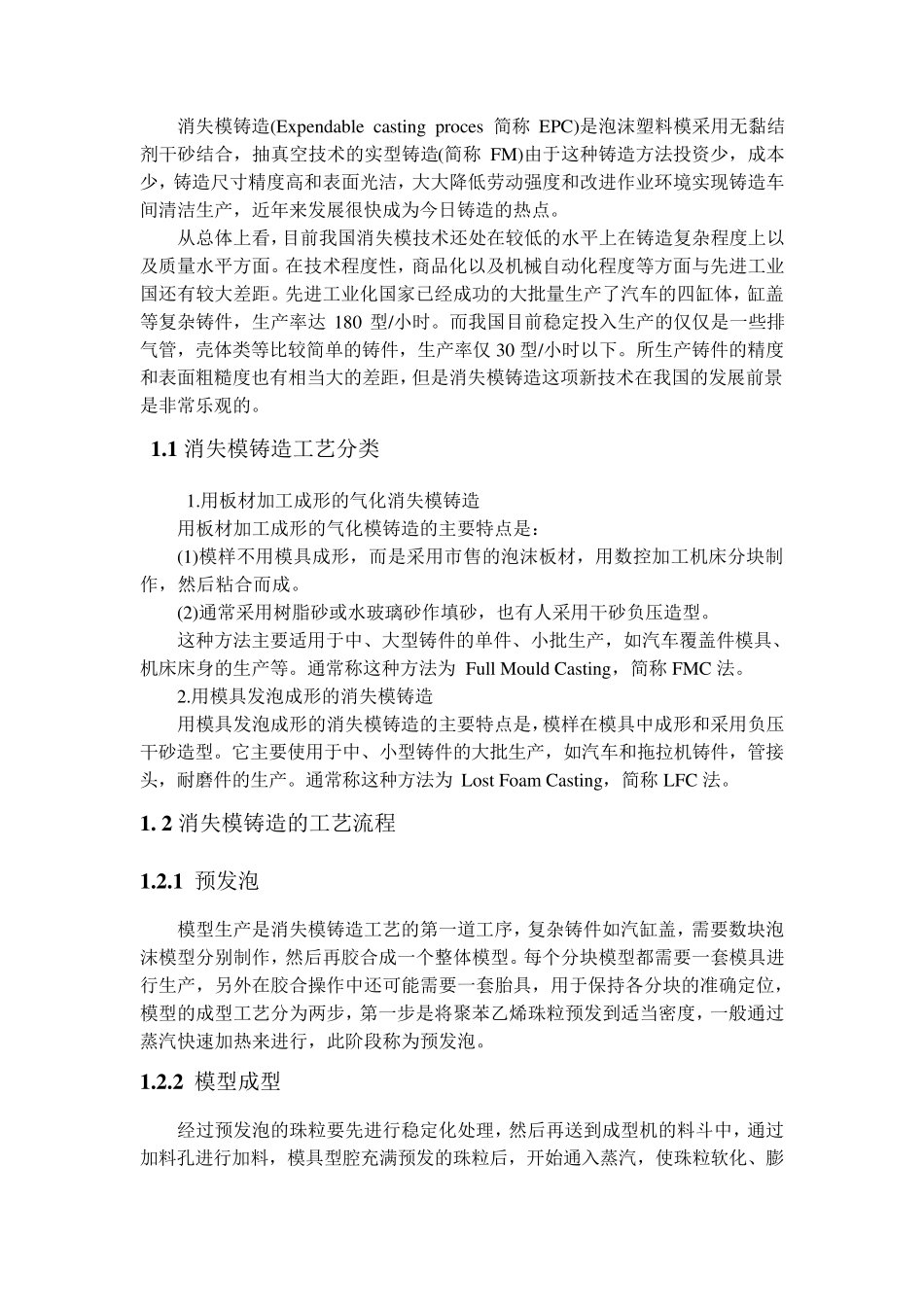

消失模铸造与成本分析_第1页
1/6

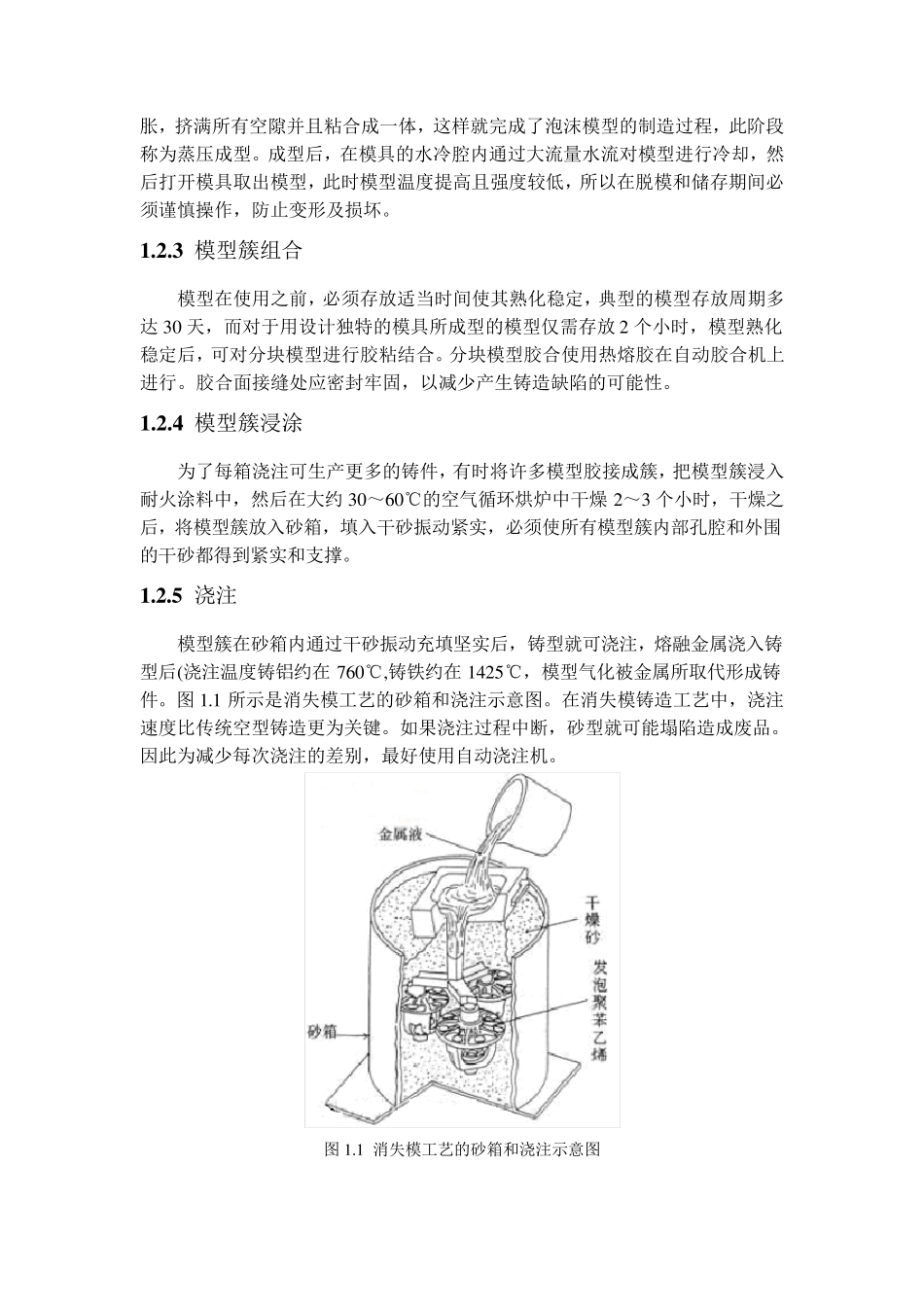

消失模铸造与成本分析_第2页
2/6

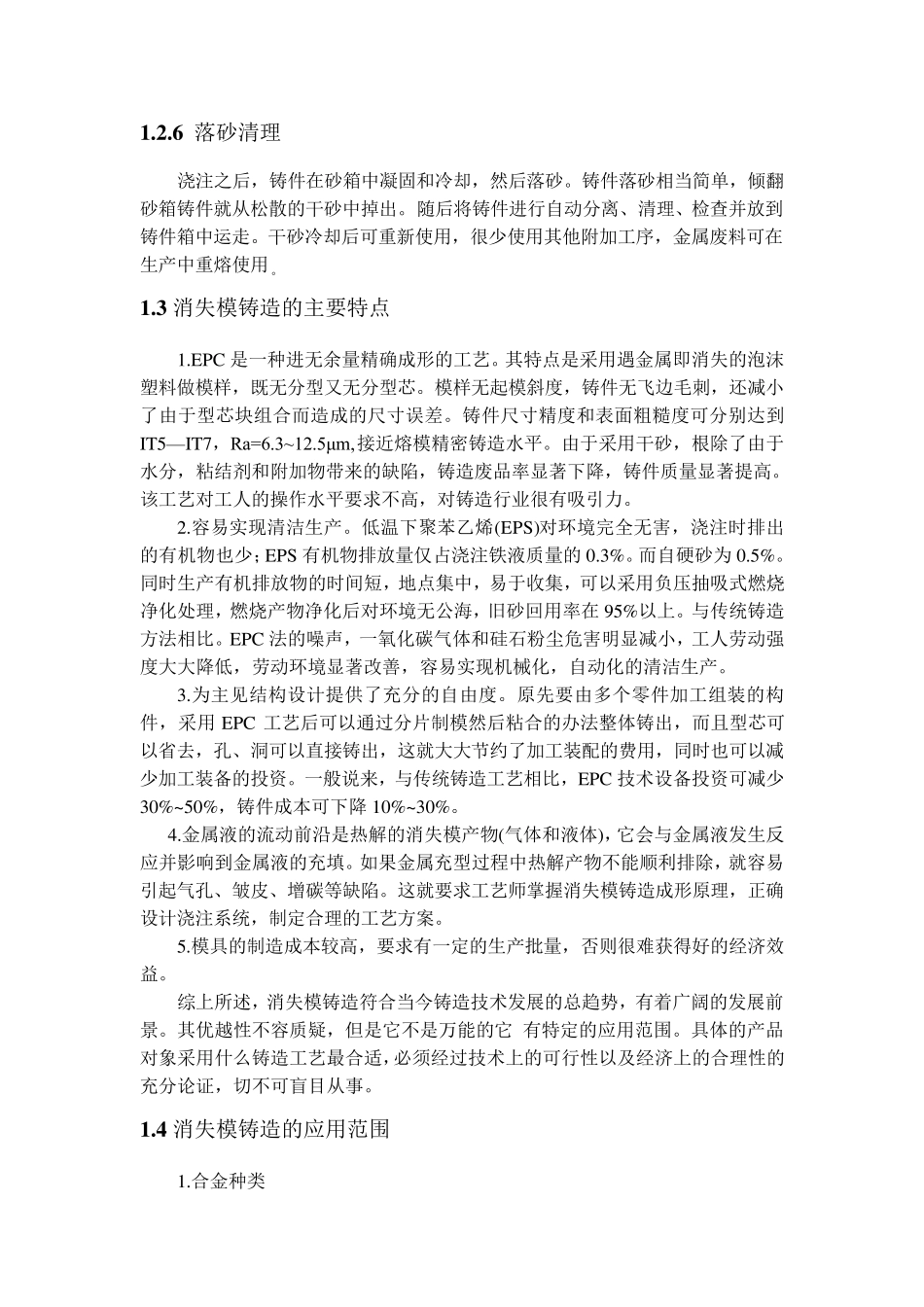

消失模铸造与成本分析_第3页
3/6
消失模铸造(Ex pendable casting proces 简称 EPC)是泡沫塑料模采用无黏结剂干砂结合,抽真空技术的实型铸造(简称 FM)由于这种铸造方法投资少,成本少,铸造尺寸精度高和表面光洁,大大降低劳动强度和改进作业环境实现铸造车间清洁生产,近年来发展很快成为今日铸造的热点。 从总体上看,目前我国消失模技术还处在较低的水平上在铸造复杂程度上以及质量水平方面。在技术程度性,商品化以及机械自动化程度等方面与先进工业国还有较大差距。先进工业化国家已经成功的大批量生产了汽车的四缸体,缸盖等复杂铸件,生产率达180 型/小时。而我国目前稳定投入生产的仅仅是一些排气管,壳体类等比较简单的铸件,生产率仅30 型/小时以下。所生产铸件的精度和表面粗糙度也有相当大的差距,但是消失模铸造这项新技术在我国的发展前景是非常乐观的。 1 .1 消失模铸造工艺分类 1.用板材加工成形的气化消失模铸造 用板材加工成形的气化模铸造的主要特点是: (1)模样不用模具成形,而是采用市售的泡沫板材,用数控加工机床分块制作,然后粘合而成。 (2)通常采用树脂砂或水玻璃砂作填砂,也有人采用干砂负压造型。 这种方法主要适用于中、大型铸件的单件、小批生产,如汽车覆盖件模具、机床床身的生产等。通常称这种方法为 Fu ll Mou ld Casting,简称 FMC 法。 2.用模具发泡成形的消失模铸造 用模具发泡成形的消失模铸造的主要特点是,模样在模具中成形和采用负压干砂造型。它主要使用于中、小型铸件的大批生产,如汽车和拖拉机铸件,管接头,耐磨件的生产。通常称这种方法为 Lost Foam Casting,简称 LFC 法。 1 . 2 消失模铸造的工艺流程 1 .2 .1 预发泡 模型生产是消失模铸造工艺的第一道工序,复杂铸件如汽缸盖,需要数块泡沫模型分别制作,然后再胶合成一个整体模型。每个分块模型都需要一套模具进行生产,另外在胶合操作中还可能需要一套胎具,用于保持各分块的准确定位,模型的成型工艺分为两步,第一步是将聚苯乙烯珠粒预发到适当密度,一般通过蒸汽快速加热来进行,此阶段称为预发泡。 1 .2 .2 模型成型 经过预发泡的珠粒要先进行稳定化处理,然后再送到成型机的料斗中,通过加料孔进行加料,模具型腔充满预发的珠粒后,开始通入蒸汽,使珠粒软化、膨胀,挤满所有空隙并且粘合成一体,这样就完成了泡沫模型的制造过程,此阶段称为蒸压成型。成型后,在模具的水冷腔内通过大流量水流对模型进行冷却,然后打...
