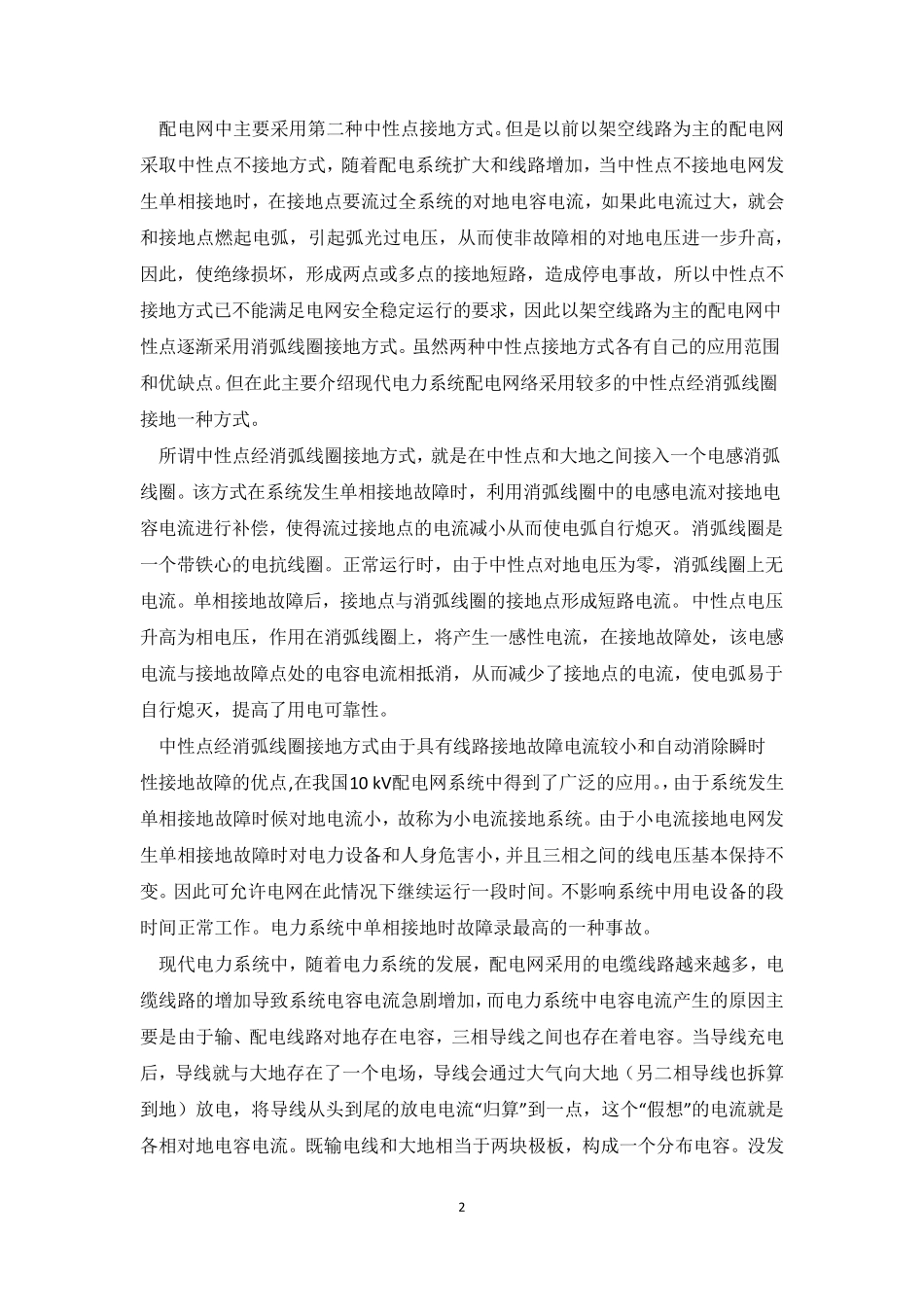

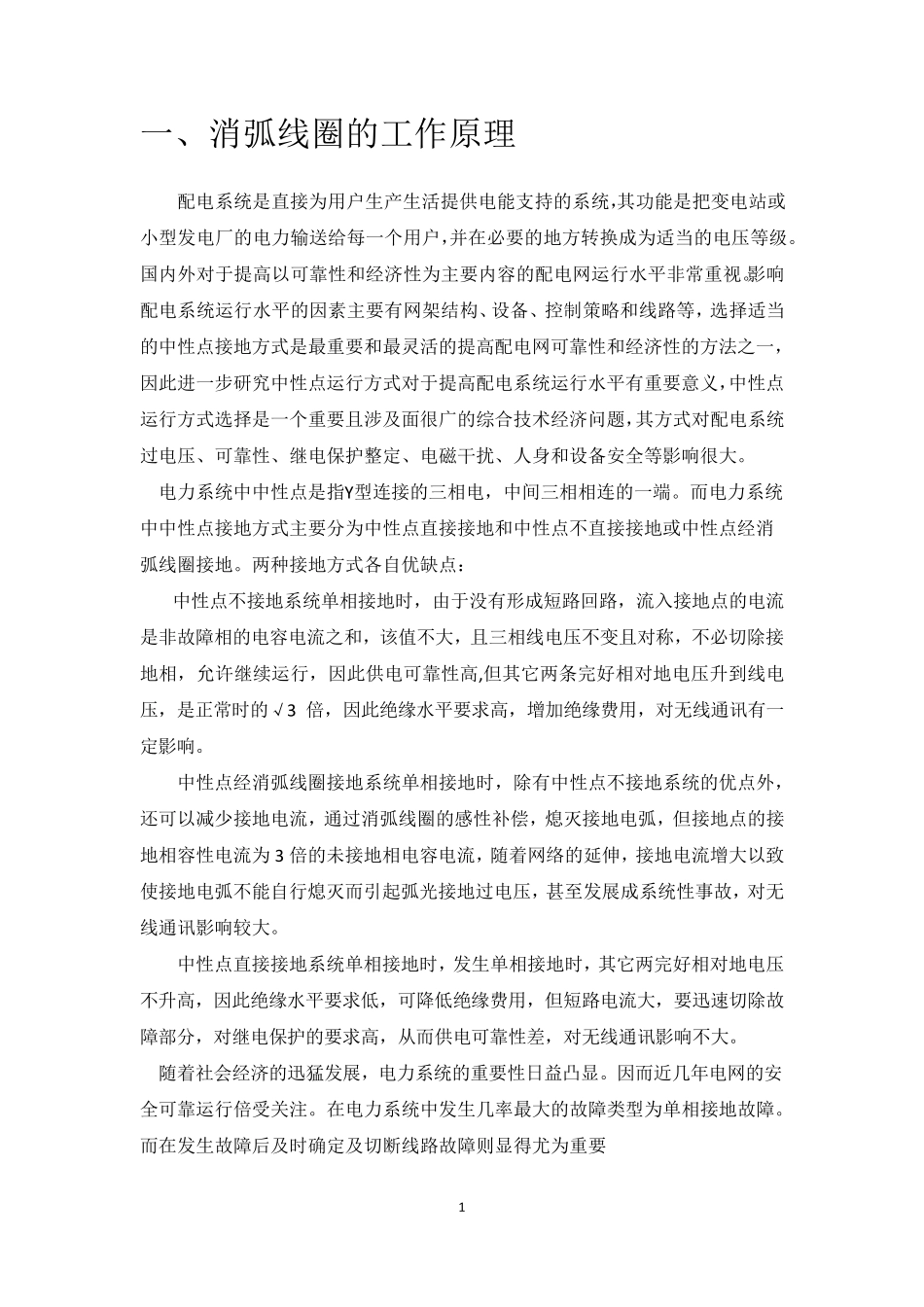

1 一、消弧线圈的工作原理 配电系统是直接为用户生产生活提供电能支持的系统，其功能是把变电站或小型发电厂的电力输送给每一个用户，并在必要的地方转换成为适当的电压等级。国内外对于提高以可靠性和经济性为主要内容的配电网运行水平非常重视。影响配电系统运行水平的因素主要有网架结构、设备、控制策略和线路等，选择适当的中性点接地方式是最重要和最灵活的提高配电网可靠性和经济性的方法之一，因此进一步研究中性点运行方式对于提高配电系统运行水平有重要意义，中性点运行方式选择是一个重要且涉及面很广的综合技术经济问题，其方式对配电系统过电压、可靠性、继电保护整定、电磁干扰、人身和设备安全等影响很大。 电力系统中中性点是指Y型连接的三相电，中间三相相连的一端。而电力系统中中性点接地方式主要分为中性点直接接地和中性点不直接接地或中性点经消弧线圈接地。两种接地方式各自优缺点： 中性点不接地系统单相接地时，由于没有形成短路回路，流入接地点的电流是非故障相的电容电流之和，该值不大，且三相线电压不变且对称，不必切除接地相，允许继续运行，因此供电可靠性高,但其它两条完好相对地电压升到线电压，是正常时的√3 倍，因此绝缘水平要求高，增加绝缘费用，对无线通讯有一定影响。 中性点经消弧线圈接地系统单相接地时，除有中性点不接地系统的优点外，还可以减少接地电流，通过消弧线圈的感性补偿，熄灭接地电弧，但接地点的接地相容性电流为 3 倍的未接地相电容电流，随着网络的延伸，接地电流增大以致使接地电弧不能自行熄灭而引起弧光接地过电压，甚至发展成系统性事故，对无线通讯影响较大。 中性点直接接地系统单相接地时，发生单相接地时，其它两完好相对地电压不升高，因此绝缘水平要求低，可降低绝缘费用，但短路电流大，要迅速切除故障部分，对继电保护的要求高，从而供电可靠性差，对无线通讯影响不大。 随着社会经济的迅猛发展，电力系统的重要性日益凸显。因而近几年电网的安全可靠运行倍受关注。在电力系统中发生几率最大的故障类型为单相接地故障。而在发生故障后及时确定及切断线路故障则显得尤为重要 2 配电网中主要采用第二种中性点接地方式。但是以前以架空线路为主的配电网采取中性点不接地方式，随着配电系统扩大和线路增加，当中性点不接地电网发生单相接地时，在接地点要流过全系统的对地电容电流，如果此电流过大，就会和接地点燃起电弧，引起弧光过电压，从而使非故障相的对...
