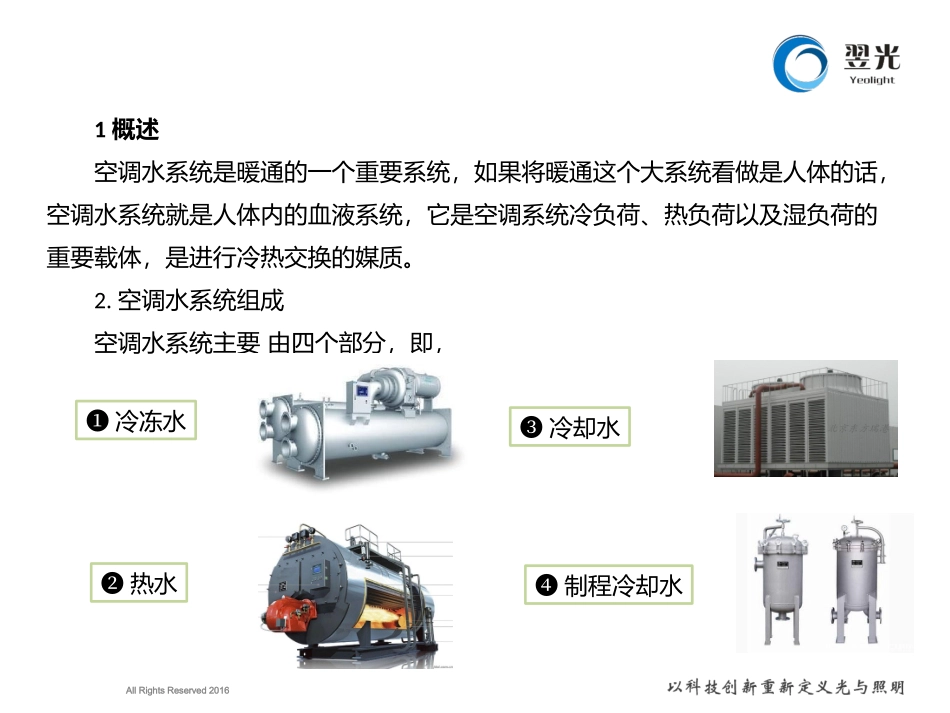

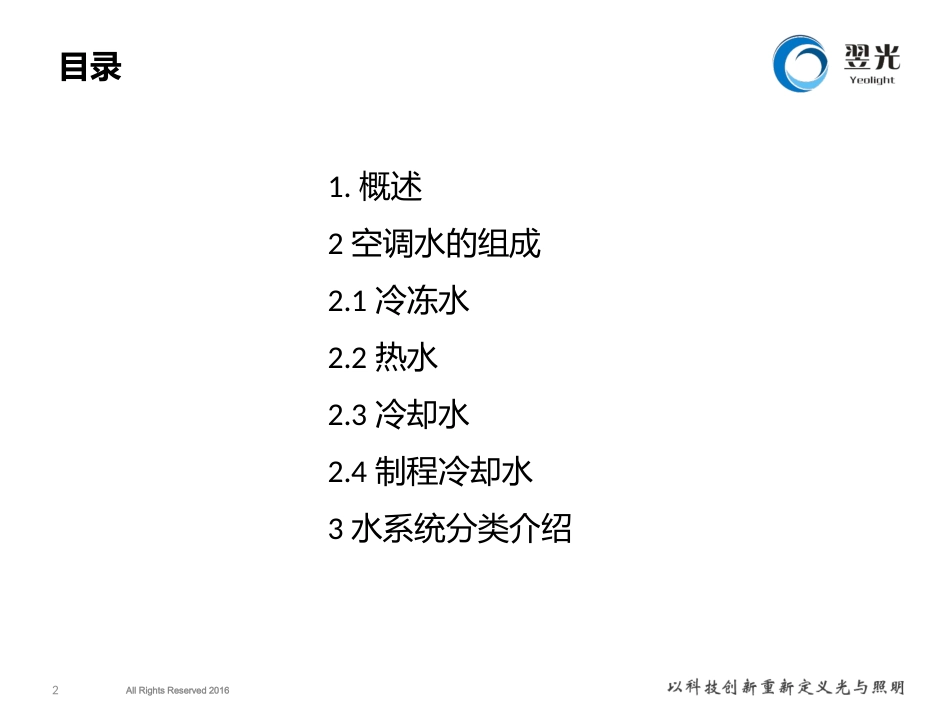

AllRightsReserved20161冷热水系统介绍报告人：刘凯AllRightsReserved20162目录1.概述2空调水的组成2.1冷冻水2.2热水2.3冷却水2.4制程冷却水3水系统分类介绍AllRightsReserved20161概述空调水系统是暖通的一个重要系统，如果将暖通这个大系统看做是人体的话，空调水系统就是人体内的血液系统，它是空调系统冷负荷、热负荷以及湿负荷的重要载体，是进行冷热交换的媒质。2.空调水系统组成空调水系统主要由四个部分，即，❶冷冻水❸冷却水❷热水❹制程冷却水AllRightsReserved20162.1冷冻水系统（CHW）冷冻水是指由冷水机组制备出的低温水，主要作用是在空调末端设备通过换热器等释放冷量，达到降温除湿的目的。一般来说该系统通常采用闭式循环，并设有膨胀水箱补水。冷冻水供水温度可以根据不同的设备需求进行调节，一般来说，供水温度控制在7℃（低温）或14~16℃（中温），供回水温差在5℃左右冷凝器冷却塔膨胀阀蒸发器压缩机常温低压液态低温低压气液混合低温低压气态高温高压气态冷媒À䶳ˮϵͳͼAllRightsReserved20162.2热水系统（HW）热水主要是提供空调设备所需的热量，作加热空气用，一般也为闭式系统，设有膨胀水箱补水。空气调节中热水的供水温度在40~65℃之间，一般为60℃，供回水温差依据设计能力略有不同。我们公司热水供应分为三类：①高温热水：80/60℃，通过真空热水锅炉制成，用为中低温的热侧；②中温热水：75/55℃，通过板式换热器与高温热水间接换热制成，用于采暖；③低温热水：60/40℃，通过板式换热器与高温热水间接换热制成，用于空调设备。ÈÈË®¹ÜµÀϵͳͼAllRightsReserved20162.3冷却水系统冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水的系统。主要作用是转移冷水机组中冷冻水的热量，达到降低冷冻水温度的目的。一般采用开式循环，通过冷却水塔利用水蒸发吸热的原理降低温度。冷却水塔的能力除了循环水量和制冷能力外，还有一个关键参数，设计湿球温度。理论山，设计湿球温度越高，冷却水系统适应极端天气的能力越高。另外，在冬季工况下，为了节约能源，一般会设计自由冷却板换，代替制冷机作为制冷源。ÀäȴˮϵͳͼAllRightsReserved20162.4制程冷却水水系统（PCW）主要作用是带走工艺机台在运行过程中产生的热量，同时也是工艺机台稳定运行的关键因素之一。AllRightsReserved20163水系统形式分类按循环方式分类开式循环系统闭式循环系统按供回水制式（管数）分类两管制三管制四管制按供回水管路的布置方式分类同程式系统异程式系统按运行调节的方法定流量系统变流量系统按循环泵的配置方式单式泵系统复式泵系统AllRightsReserved20163.1按循环方式分类a.闭式循环系统管路中的水在系统内进行密闭循环，不与大气接触，仅在系统最高点设膨胀水箱（其功用是接纳水体积的膨胀，对系统进行定压和补水）。闭式循环系统的特点是：①水泵扬程低，输送耗电量小；②循环水不与大气接触，管路与设备不易被腐蚀；③不需要建设回水池，占地面积较小，但要设置膨胀水箱；④蓄冷能力小AllRightsReserved2016b.开式循环系统管路之间有贮水箱或水池，管路中水与大气相通。开式循环系统的特点是：①水泵扬程高，输送耗电量大；②循环水与大气接触，含氧量高，管路与设备易被腐蚀；③蓄冷能力较大AllRightsReserved20163.2按供、回水管路的布置方式分类a.同程式系统同程式系统是指水流通过各末端空调设备时的路程相同或基本相等的系统。这种系统个末端的水流阻力较为接近，有利于水力平衡，系统稳定性好，流量分配均匀。但管路布置较为复杂，管路较长，水阻力增加，水泵能耗较高，初期投资也比较大。AllRightsReserved2016b.异程式系统异程式系统指水流经过每个末端设备的路程不同的系统。这种系统的优点是管路配置简单，管路长度短，初期投资低，但是由于各环路的总长度不同，股各环路的阻力不平衡，从而导致了流量分配不均匀，可以在支管上安装流量调节装置，增大并联支管的阻力，来改善流量分配不均的情况。AllRightsReserved20163.3按供回水制式（管数）分类a.两管制水系统冷水系统和热水系统采用相同的供水管和...
