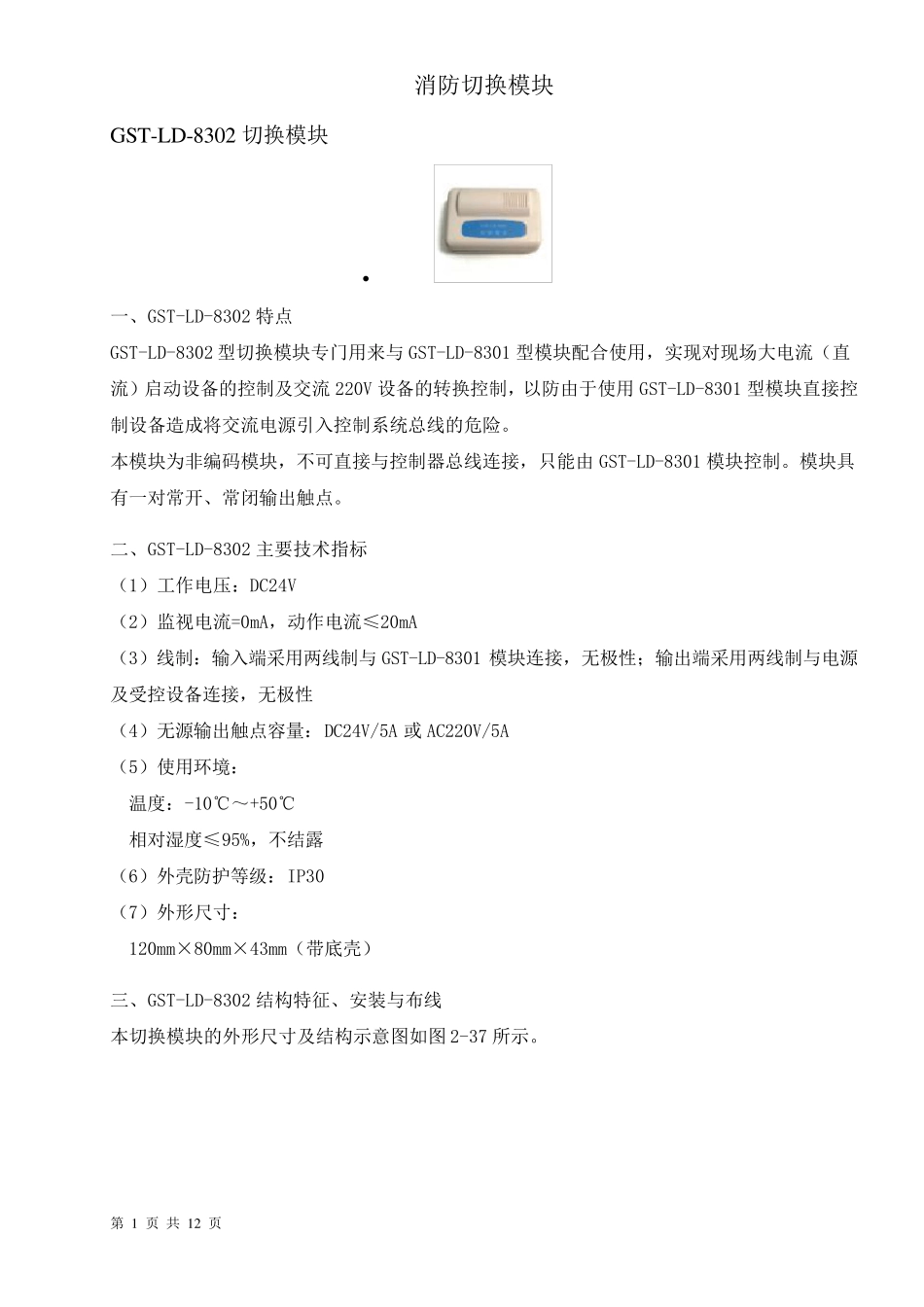

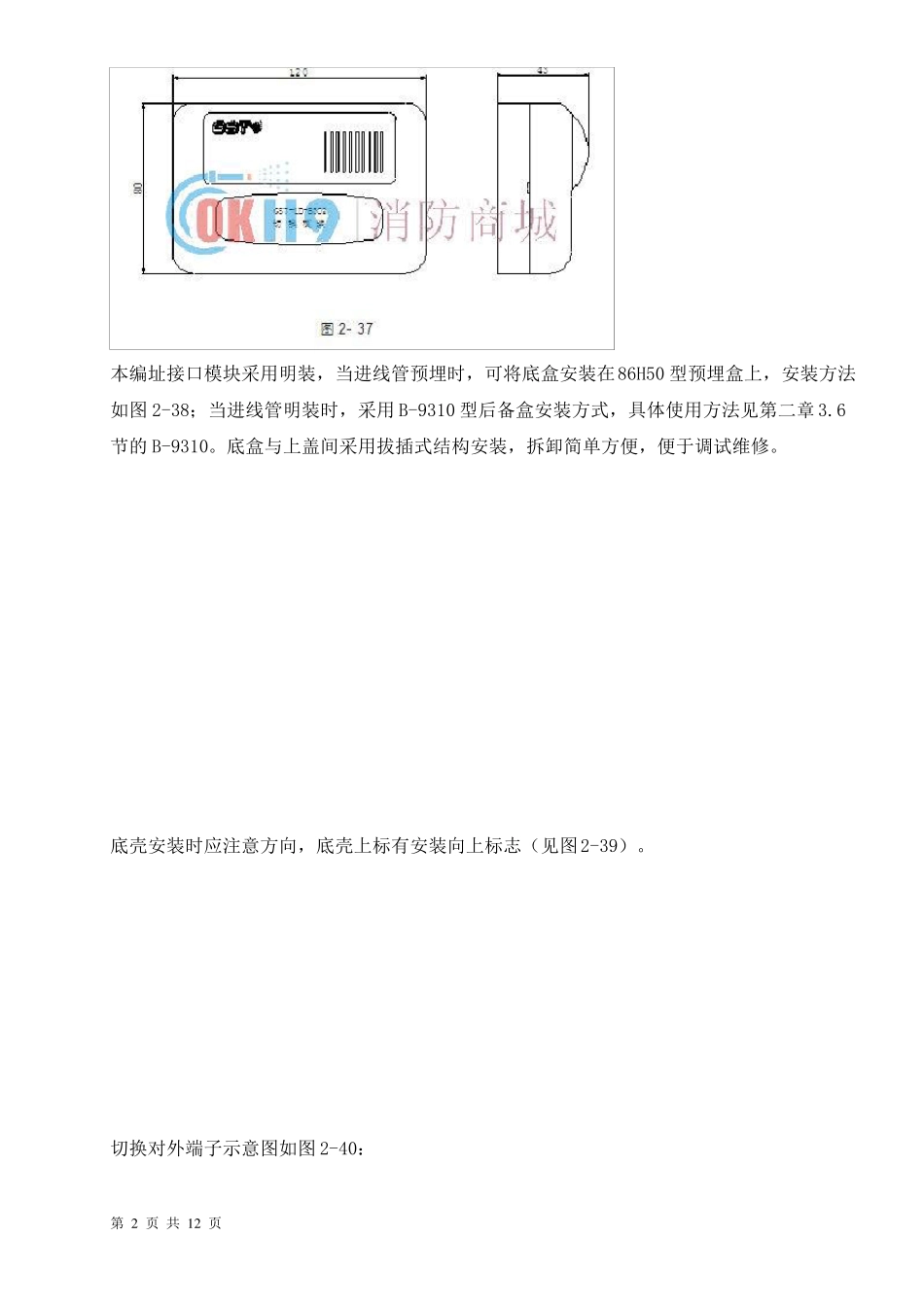

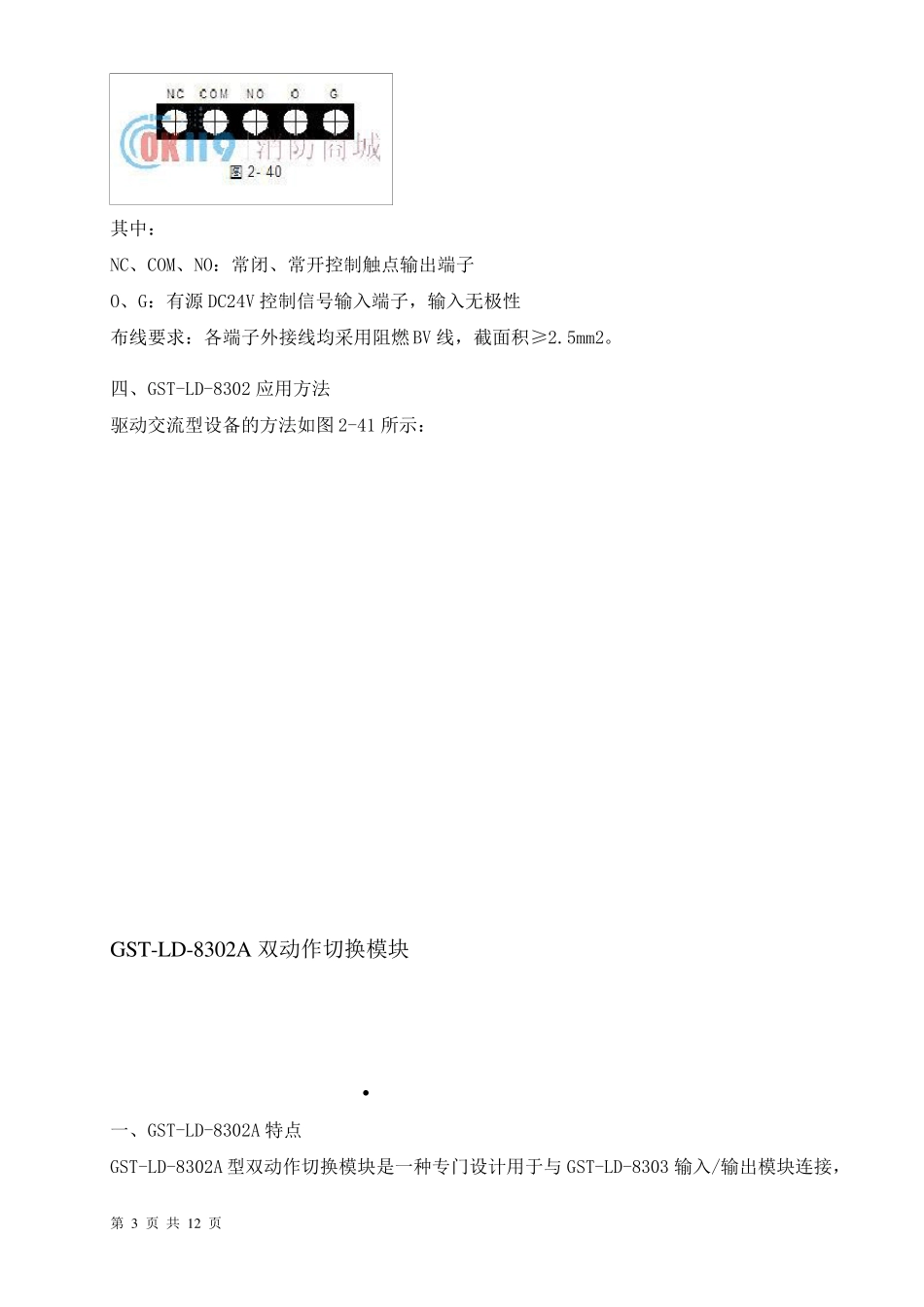

第 1 页 共 12 页 消防切换模块 GST-LD-8302 切换模块 • 一、GST-LD-8302 特点 GST-LD-8302 型切换模块专门用来与GST-LD-8301 型模块配合使用,实现对现场大电流(直流)启动设备的控制及交流220V 设备的转换控制,以防由于使用GST-LD-8301 型模块直接控制设备造成将交流电源引入控制系统总线的危险。 本模块为非编码模块,不可直接与控制器总线连接,只能由GST-LD-8301 模块控制。模块具有一对常开、常闭输出触点。 二、GST-LD-8302 主要技术指标 (1)工作电压:DC24V (2)监视电流=0mA,动作电流≤20mA (3)线制:输入端采用两线制与GST-LD-8301 模块连接,无极性;输出端采用两线制与电源及受控设备连接,无极性 (4)无源输出触点容量:DC24V/5A 或AC220V/5A (5)使用环境: 温度:-10℃~+50℃ 相对湿度≤95%,不结露 (6)外壳防护等级:IP30 (7)外形尺寸: 120mm×80mm×43mm(带底壳) 三、GST-LD-8302 结构特征、安装与布线 本切换模块的外形尺寸及结构示意图如图 2-37 所示。 第 2 页 共 1 2 页 本编址接口模块采用明装,当进线管预埋时,可将底盒安装在86H50 型预埋盒上,安装方法如图2-38;当进线管明装时,采用B-9310 型后备盒安装方式,具体使用方法见第二章3.6节的B-9310。底盒与上盖间采用拔插式结构安装,拆卸简单方便,便于调试维修。 底壳安装时应注意方向,底壳上标有安装向上标志(见图2-39)。 切换对外端子示意图如图2-40: 第 3 页 共 12 页 其中: NC、COM、NO:常闭、常开控制触点输出端子 O、G:有源DC24V 控制信号输入端子,输入无极性 布线要求:各端子外接线均采用阻燃BV 线,截面积≥2.5mm2。 四、GST-LD-8302 应用方法 驱动交流型设备的方法如图 2-41 所示: GST-LD-8302A 双动作切换模块 • 一、GST-LD-8302A 特点 GST-LD-8302A 型双动作切换模块是一种专门设计用于与 GST-LD-8303 输入/输出模块连接,第 4 页 共 1 2 页 实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制的接口部件。 本模块为一种非编码模块,不可与控制器的总线连接。模块有二对常开、常闭输出触点,可分别独立控制。 二、GST-LD-8302A 主要技术指标 (1)工作电压:24V (2)监视电流=0mA,动作电流≤40mA (3)线制:输入端采用五线制与GST-LD-8303 模块连接;输出端采用六线与受控设备连接,其中三线用于控制设备,三线用...
