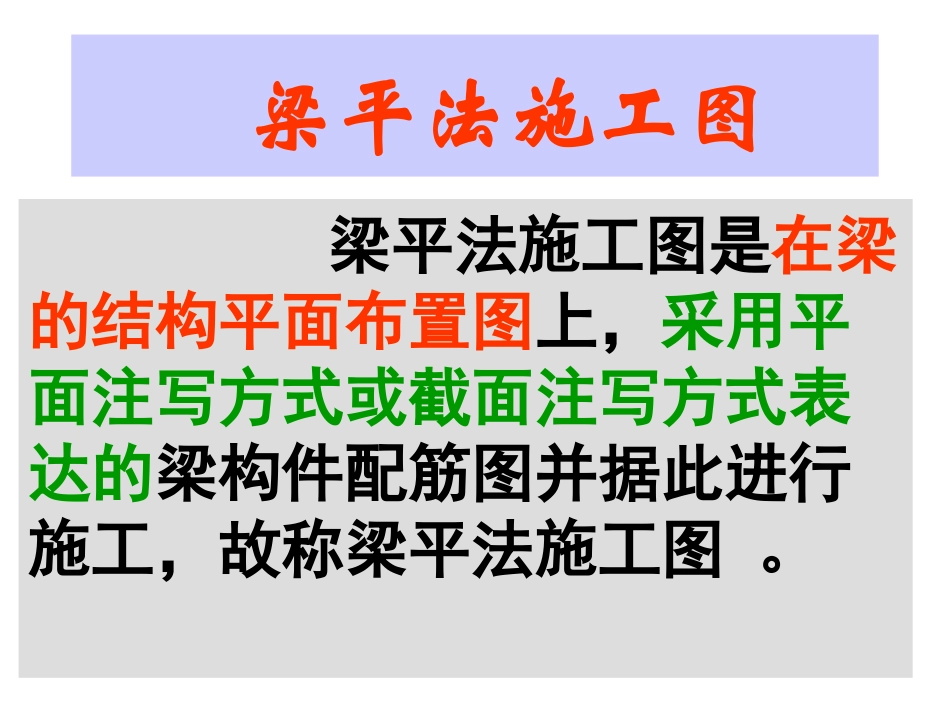

梁平法施工图梁平法施工图是在梁的结构平面布置图上，采用平面注写方式或截面注写方式表达的梁构件配筋图并据此进行施工，故称梁平法施工图。准备工作★首先应按一定比例绘制梁平面布置图，分别按照梁的不同结构层次(如标准层、屋面层等)，将全部梁及与之相关联的柱、墙、板绘制在该图上，并按规定注明各结构层的标高及相应的结构层号。★对轴线未居中的梁，应标注其偏心定位尺寸，但贴柱边的梁可不注。★然后，根据设计计算结果，采用下述的平面注写方式或截面注写方式表达。平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数据值。注写分为集中标注和原位标注。集中标注内容用集中标注表达梁的通用数值。集中标注的内容，包括4项必注值和1项选注值。集中标注可以从梁的任意一跨引出。(1)4项必注值1)梁编号:由类型代号、序号、跨数及有无悬挑几项表示类型代号楼层框架梁KL屋面框架梁WKL框支梁KZL非框架梁L悬挑梁XL序号用数字××表示跨数用数字(××)表示有无悬挑(××A)为一端有悬挑，(××B))为两端有悬挑;悬挑段不计入跨数例•KL7(5A)表示第7号框架梁5跨，一端有悬挑;•L9(7B)表示第9号非框架梁，7跨，两端有悬挑。2)梁截面尺寸:等截面梁用b×h表示;加腋梁用b×h、yc1×yc2表示(c1为腋长，c2为腋高)对于悬挑梁，当根部和端部不同时，用b×h1/h2表示(其中h1为根部，h2为端部)3)梁箍筋:包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数,用“/”分隔，箍筋肢数写在括号内。例Φ10-100/200(4)Φ10-100(4)/200(2)箍筋加密区长度则按相应抗震等级的标准构造详图采用4)梁上部贯通筋或架立筋根数所注根数应根据结构受力要求及箍筋肢数等构造要求而定。当既有贯通筋又有架立筋时，用角部贯通筋+架立筋的形式表示，架立筋写在加号后面的括号内;当全部采用架立筋时，则将其写入括号内。例如，2Φ22+(4Φ12)用于6肢箍，其中2Φ22为贯通筋，4Φ12为架立筋;单独注2Φ22则表示为贯通筋，用于双肢箍。当梁的上部纵筋和下部纵筋均为贯通筋、且多数跨的配筋相同时，可用“;”将上部纵筋与下部纵筋分隔。例如3Φ22;3Φ20表示梁上部配置3Φ22的贯通筋，梁的下部配置3Φ20的贯通筋。(2)1项选注值当梁顶面有标高高差时，将其差值写入括号内，无差值时不注。当某梁顶面高于所在结构层的标高时，其标高高差为正值，反之为负值。例如，某结构层楼面标高为24.950m，当某梁的梁顶面标高高差注写为(-0.050)时，即表明该梁顶面标高为24.900m，低0.05m。原位标注内容原位标注就是在梁控制截面处的标注。包括有:(1)支座上部纵筋标注(2)梁下部纵筋标注(3)梁侧纵向构造钢筋(4)其他钢筋标注(1)支座上部纵筋标注本标注为包括贯通筋在内的全部纵筋。多于一排时，用“/”自上而下分开。例如6Φ254/2表示支座上部钢筋共2排，上排4Φ25，下排2Φ25。当同排纵筋有两种不同直径时，用“+"表示，角部纵筋写在前面;当中间支座两侧纵筋相同时，可仅在一侧表示。(2)梁下部纵筋标注与上部纵筋标注类似，多于一排时，用“/”将各排纵筋自上而下分开。例如6Φ252/4表示上排2Φ25，下排4Φ25，全部伸入支座。(3)梁侧纵向构造钢筋梁侧纵向构造钢筋不标注，按构造要求选用，并由设计者在单项工程中注明。(4)其他钢筋标注1)当有抗扭纵筋时，在该跨适当位置加“•”表示抗扭纵筋总配筋值。例如，在梁下部纵筋处另注写有•6Φ18时，则表示该跨梁两侧各有3Φ18的抗扭纵筋。2)附加箍筋或吊筋:直接画在平面图中主梁的相应位置。用线引注总配筋值(附加箍筋肢数写在括号内)，其几何尺寸根据构造详图规定。(5)局部不一致时★当集中标注的内容不适用于某跨或某悬挑部分内容时，则将其不同数值采用原位标注在该跨或该悬挑部位。并下划细实线加以强调。★当多跨梁巳集中标注加腋、而某跨的端部不需加腋时，则应在该跨原位标注等截面的b×h,以修正集中标注中的加腋信息★当局部梁的布置过密时，可将该区域用虚线框出，适当放大比例后再用平面注写方式表示。★井式梁一般由非框架梁组成，支座为框架梁或边梁。故其编号时，无论有几根同类梁相交，均视为一跨...
