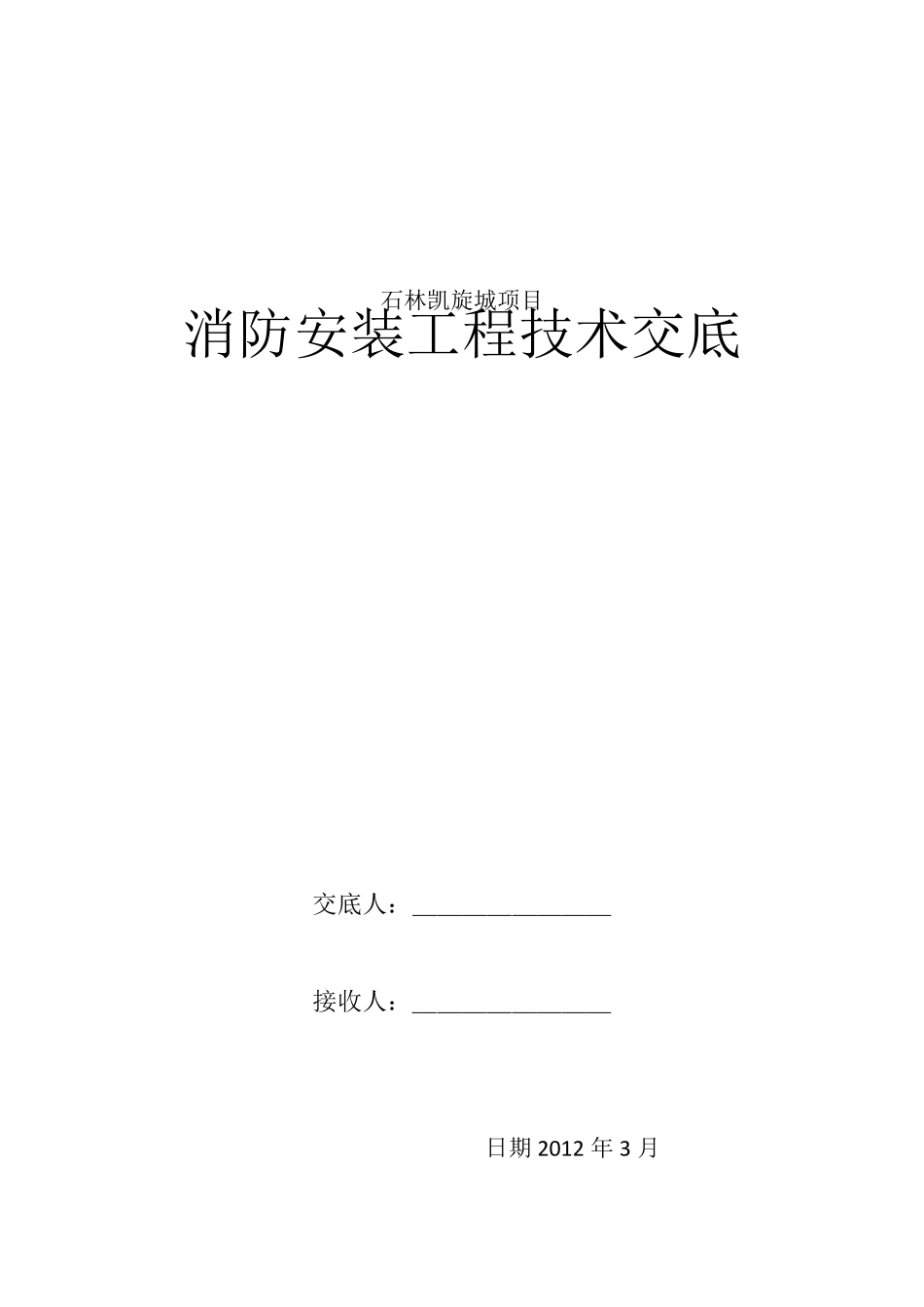

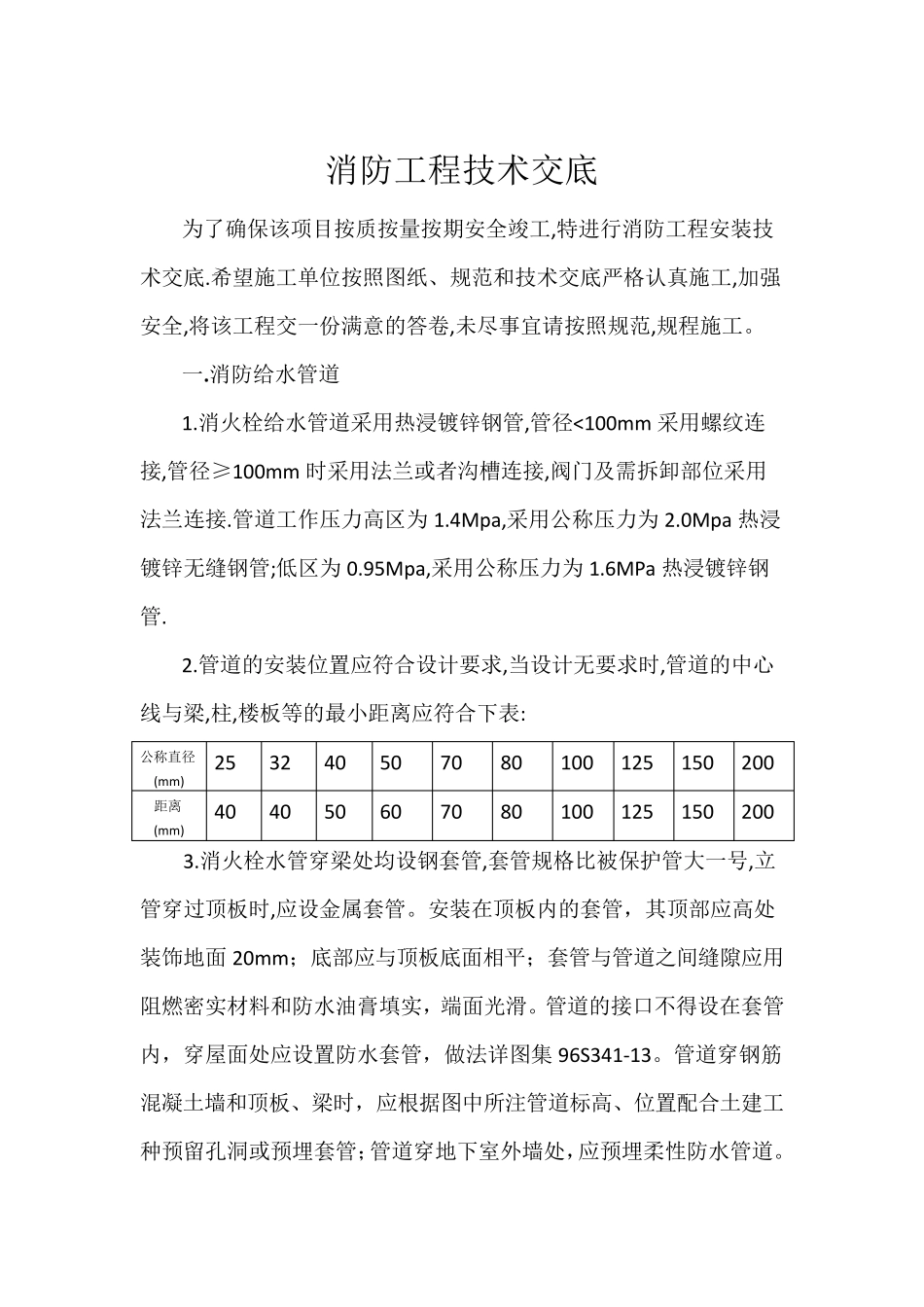

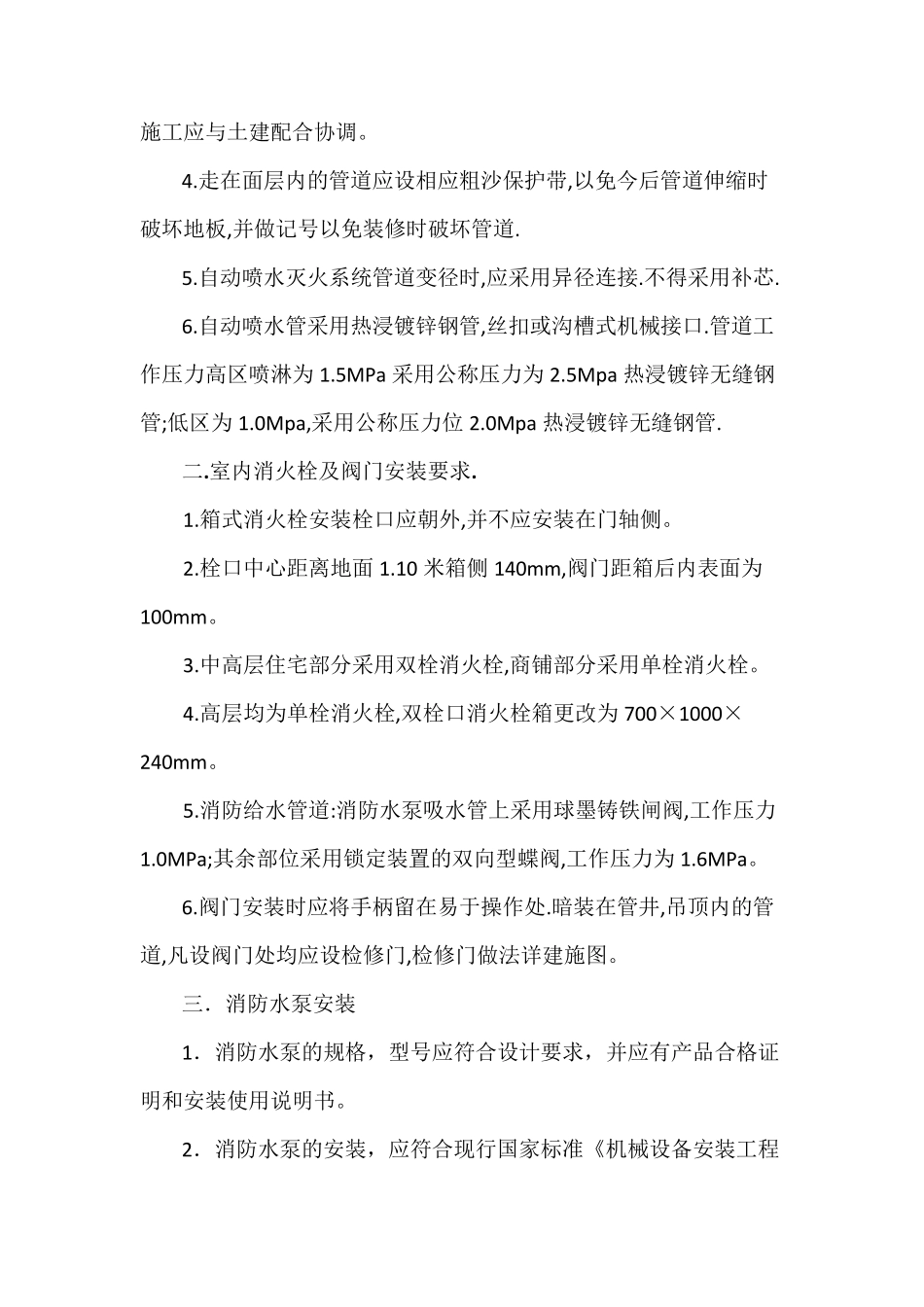

石林凯旋城项目 消防安装工程技术交底 交底人：＿＿＿＿＿＿＿＿ 接收人：＿＿＿＿＿＿＿＿ 日期 2012 年 3 月 消防工程技术交底 为了确保该项目按质按量按期安全竣工,特进行消防工程安装技术交底.希望施工单位按照图纸、规范和技术交底严格认真施工,加强安全,将该工程交一份满意的答卷,未尽事宜请按照规范,规程施工。 一.消防给水管道 1.消火栓给水管道采用热浸镀锌钢管,管径<100mm 采用螺纹连接,管径≥100mm 时采用法兰或者沟槽连接,阀门及需拆卸部位采用法兰连接.管道工作压力高区为1.4Mpa,采用公称压力为2.0Mpa 热浸镀锌无缝钢管;低区为0.95Mpa,采用公称压力为1.6MPa 热浸镀锌钢管. 2.管道的安装位置应符合设计要求,当设计无要求时,管道的中心线与梁,柱,楼板等的最小距离应符合下表: 公称直径 (mm) 25 32 40 50 70 80 100 125 150 200 距离 (mm) 40 40 50 60 70 80 100 125 150 200 3.消火栓水管穿梁处均设钢套管,套管规格比被保护管大一号,立管穿过顶板时,应设金属套管。安装在顶板内的套管，其顶部应高处装饰地面 20mm；底部应与顶板底面相平；套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。管道的接口不得设在套管内，穿屋面处应设置防水套管，做法详图集 96S341-13。管道穿钢筋混凝土墙和顶板、梁时，应根据图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙处，应预埋柔性防水管道。施工应与土建配合协调。 4.走在面层内的管道应设相应粗沙保护带,以免今后管道伸缩时破坏地板,并做记号以免装修时破坏管道. 5.自动喷水灭火系统管道变径时,应采用异径连接.不得采用补芯. 6.自动喷水管采用热浸镀锌钢管,丝扣或沟槽式机械接口.管道工作压力高区喷淋为1.5MPa 采用公称压力为2.5Mpa 热浸镀锌无缝钢管;低区为1.0Mpa,采用公称压力位2.0Mpa 热浸镀锌无缝钢管. 二.室内消火栓及阀门安装要求. 1.箱式消火栓安装栓口应朝外,并不应安装在门轴侧。 2.栓口中心距离地面1.10 米箱侧140mm,阀门距箱后内表面为100mm。 3.中高层住宅部分采用双栓消火栓,商铺部分采用单栓消火栓。 4.高层均为单栓消火栓,双栓口消火栓箱更改为700×1000×240mm。 5.消防给水管道:消防水泵吸水管上采用球墨铸铁闸阀,工作压力1.0MPa;其余部位采用锁定装置的双向型蝶阀,工作压力为1.6MPa。 6.阀门安装时应将手柄留在易于操作处.暗装在管井,吊顶内的管道,凡设阀门处均应设检修门...
