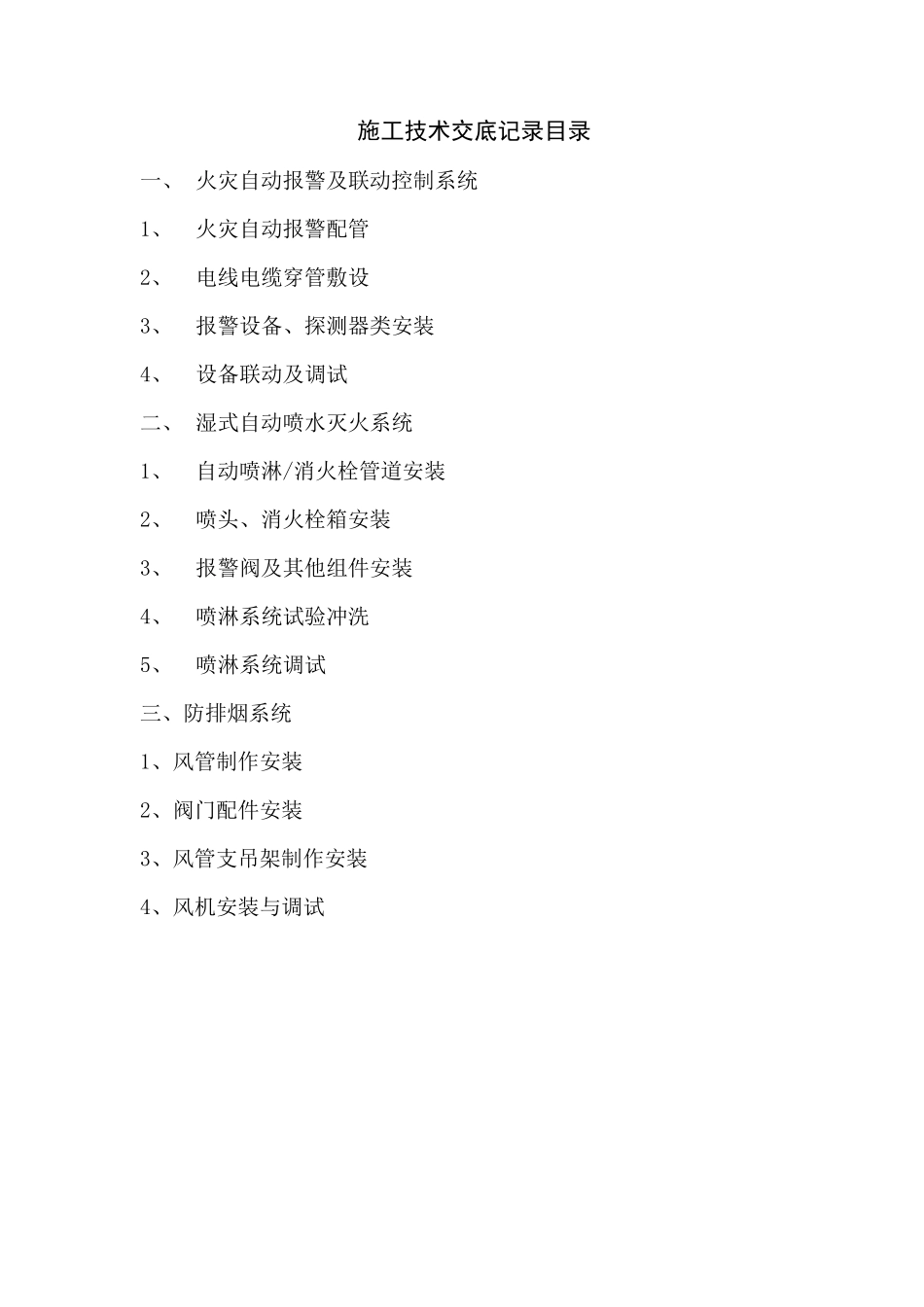

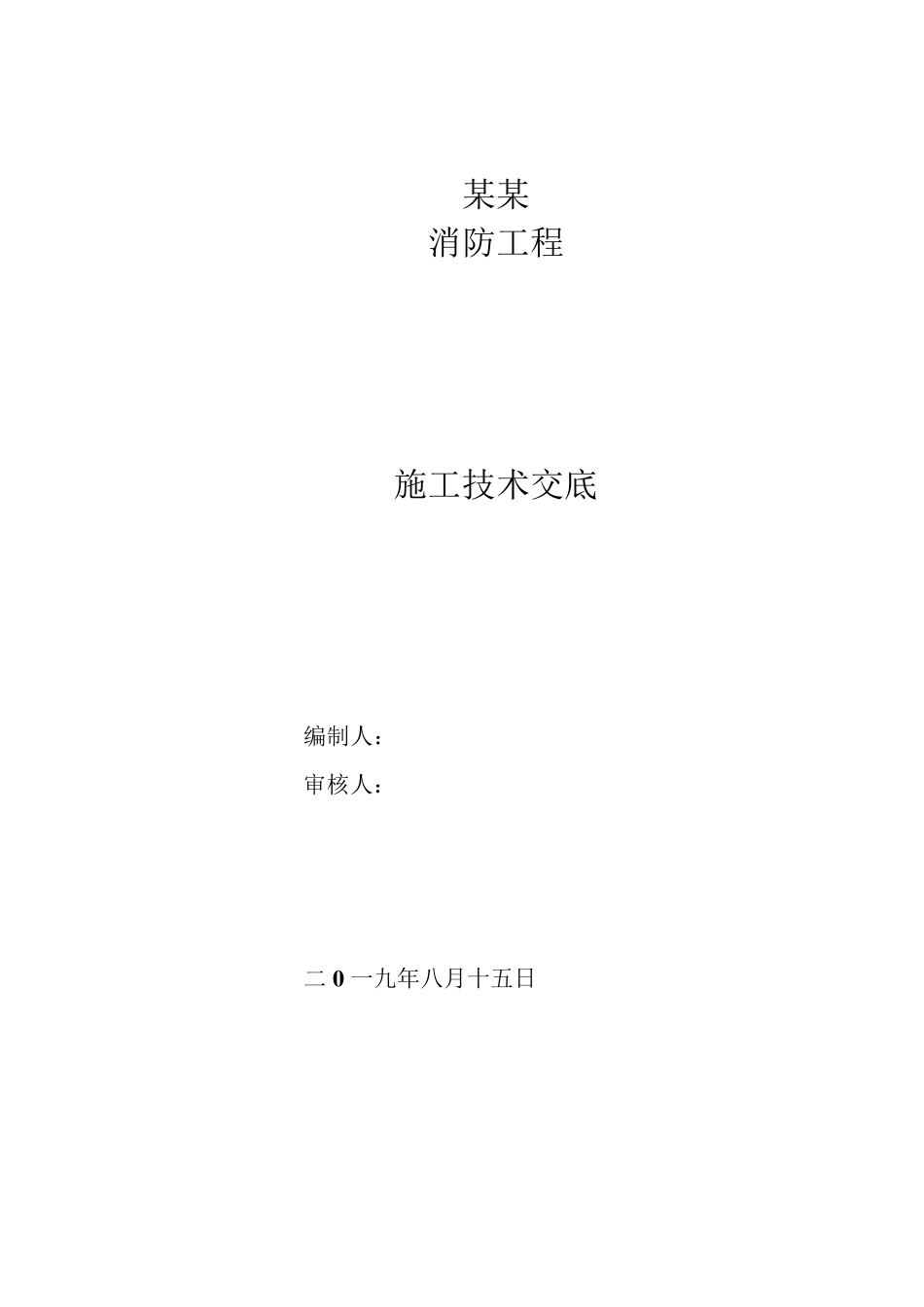

某某 消防工程 施工技术交底 编制人： 审核人： 二0 一九年八月十五日 施工技术交底记录目录 一、 火灾自动报警及联动控制系统 1、 火灾自动报警配管 2、 电线电缆穿管敷设 3、 报警设备、探测器类安装 4、 设备联动及调试 二、 湿式自动喷水灭火系统 1、 自动喷淋/消火栓管道安装 2、 喷头、消火栓箱安装 3、 报警阀及其他组件安装 4、 喷淋系统试验冲洗 5、 喷淋系统调试 三、防排烟系统 1、风管制作安装 2、阀门配件安装 3、风管支吊架制作安装 4、风机安装与调试 施工技术交底记录 表号： 编号： 工程名称 某某消防工程 分部分项工程名称 火灾自动报警配管 交底地点 现场项目部 交底日期 2019 年 7 月 25 日 交底内容： 1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对电线配管一般按规范GB50303-2002、GB50339-2003 执行。 2、电线钢配管敷设的一般要求：当配管时遇到下列情况应增加接线盒：①管路长度超过 30m 无弯曲时②管路长度超过 20m，有一个弯曲时③管路长度超过 15m，有两个弯曲时④管路长度超过 8m，有三个弯曲时。导管的弯曲处不应有折皱，凹陷裂缝、弯曲程度不应大于管外径的10%。 3、暗配管弯曲半径大于管外径的8 倍，地下直埋或砼土内弯曲半径为 10 倍，明配管弯曲半径 6 倍，并应有防火保护措施，当有两个接线盒间只有一个弯曲时半径不应小于外径的4 倍。 4、电线导管埋地或埋砼板或砌墙体时，保护层应大于 15mm。金属软管严禁预埋敷设。 5、管路敷设经过建筑变形缝时应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量。 6、KBG 电线管路连接处的扣压点位置，应在 连接处中 心 扣压后 ，接口 的缝隙 应采用 封 堵 措施及时用 胶 带 纸封 包 。 7、电线导管进 箱 、盒时，盒内外侧应套 锁 母 ，各 种 金属构 件 、箱 、盒孔 严禁用 气焊 割 孔 。安 装 位置紧 贴 墙面 ，准 确 、固定牢 固。暗装 接线盒内封 堵 好 ，盒内拆 除 后 及时进 行清 理 和 防腐 。 交底人 签 名 被 交底人 签 名 施工技术交底记录 表号： 编号： 工程名称 某某消防工程 分部分项工程名称 火灾自动报警配管（续） 交底地点 现场项目部 交底日期 2019 年 7 月 25 日 交底内容： 8、支架吊杆的最小直径不小于 6mm。管卡与管线终端、弯头中点、电气器具或箱（盒）边缘距离宜...
