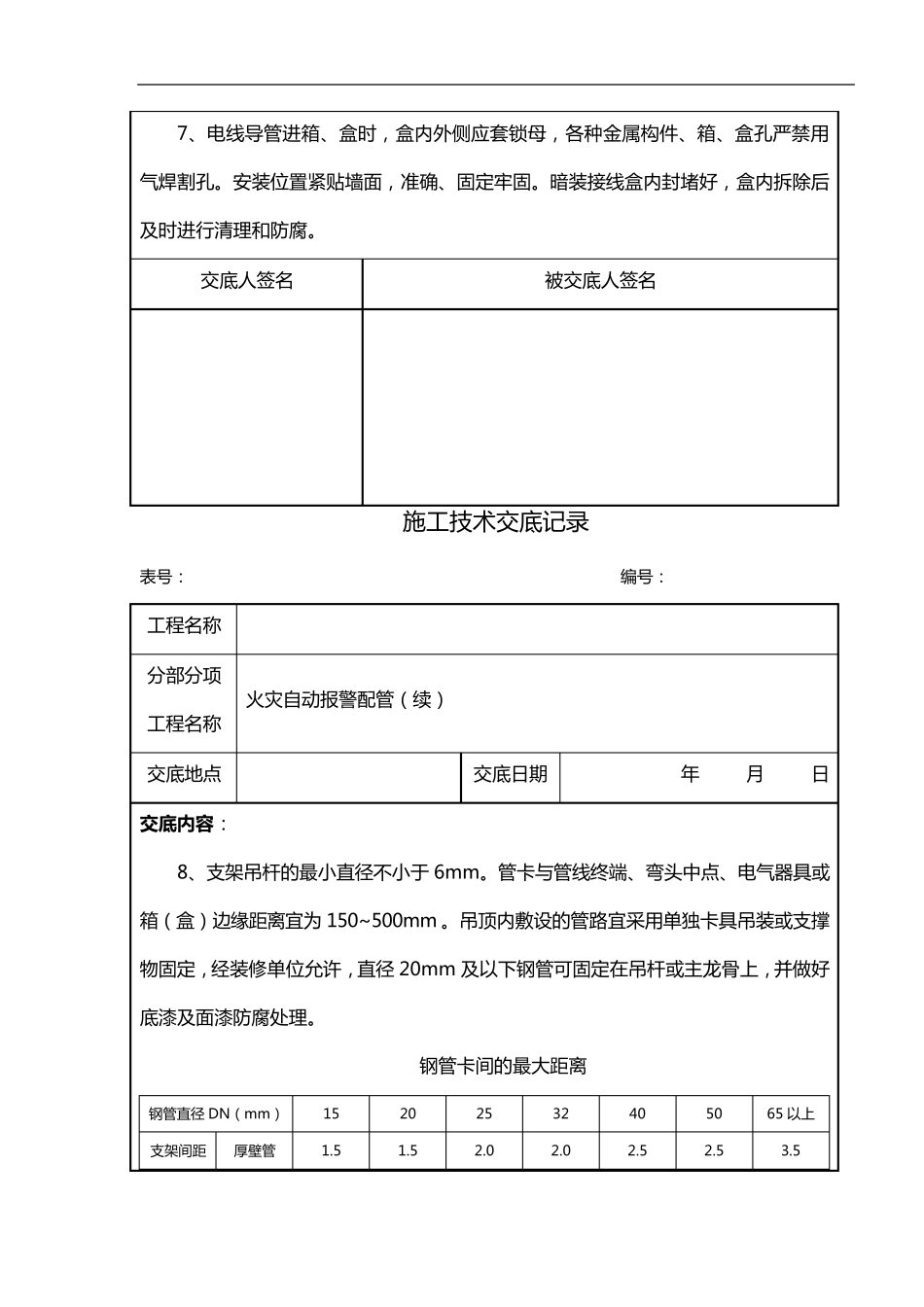

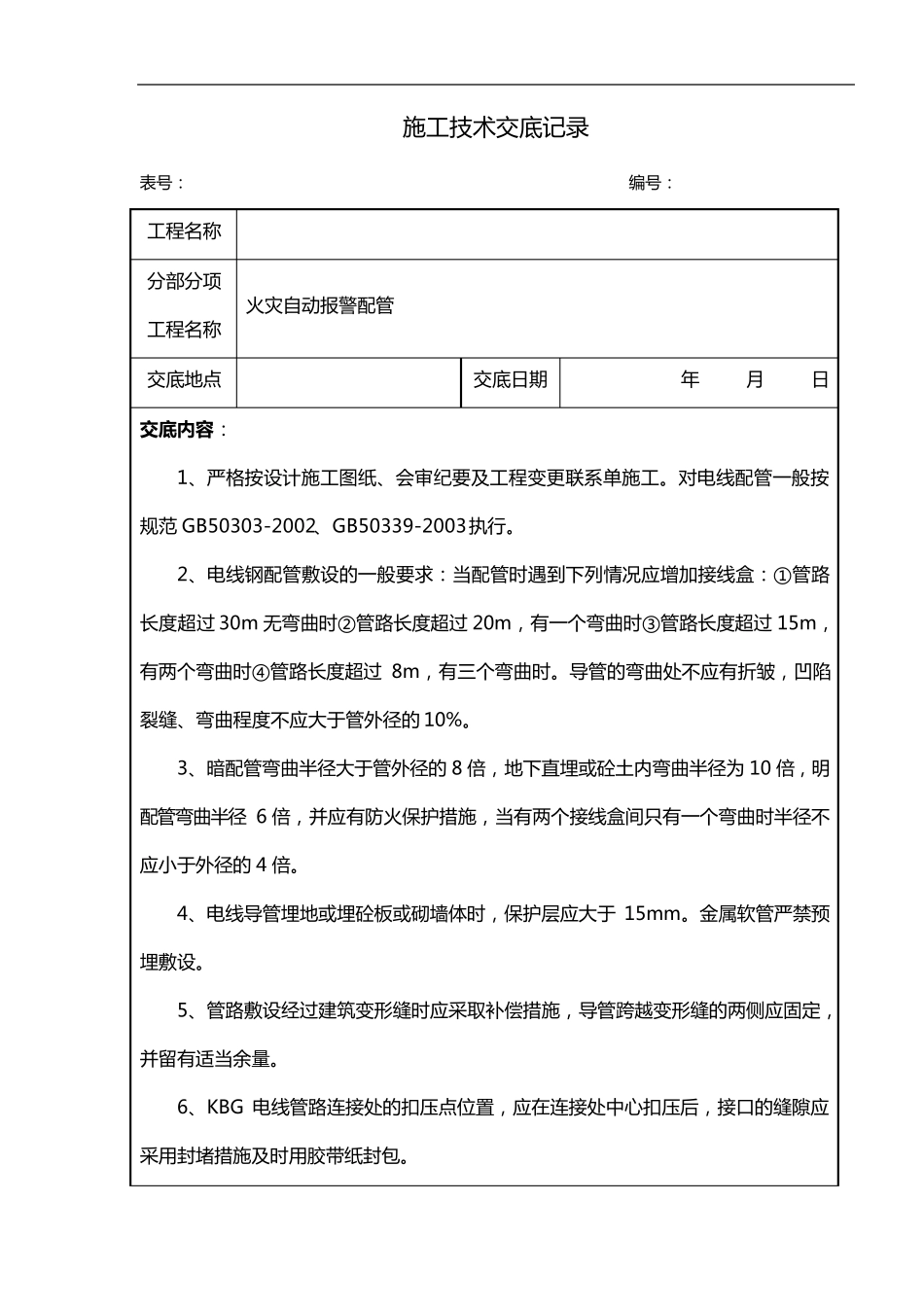

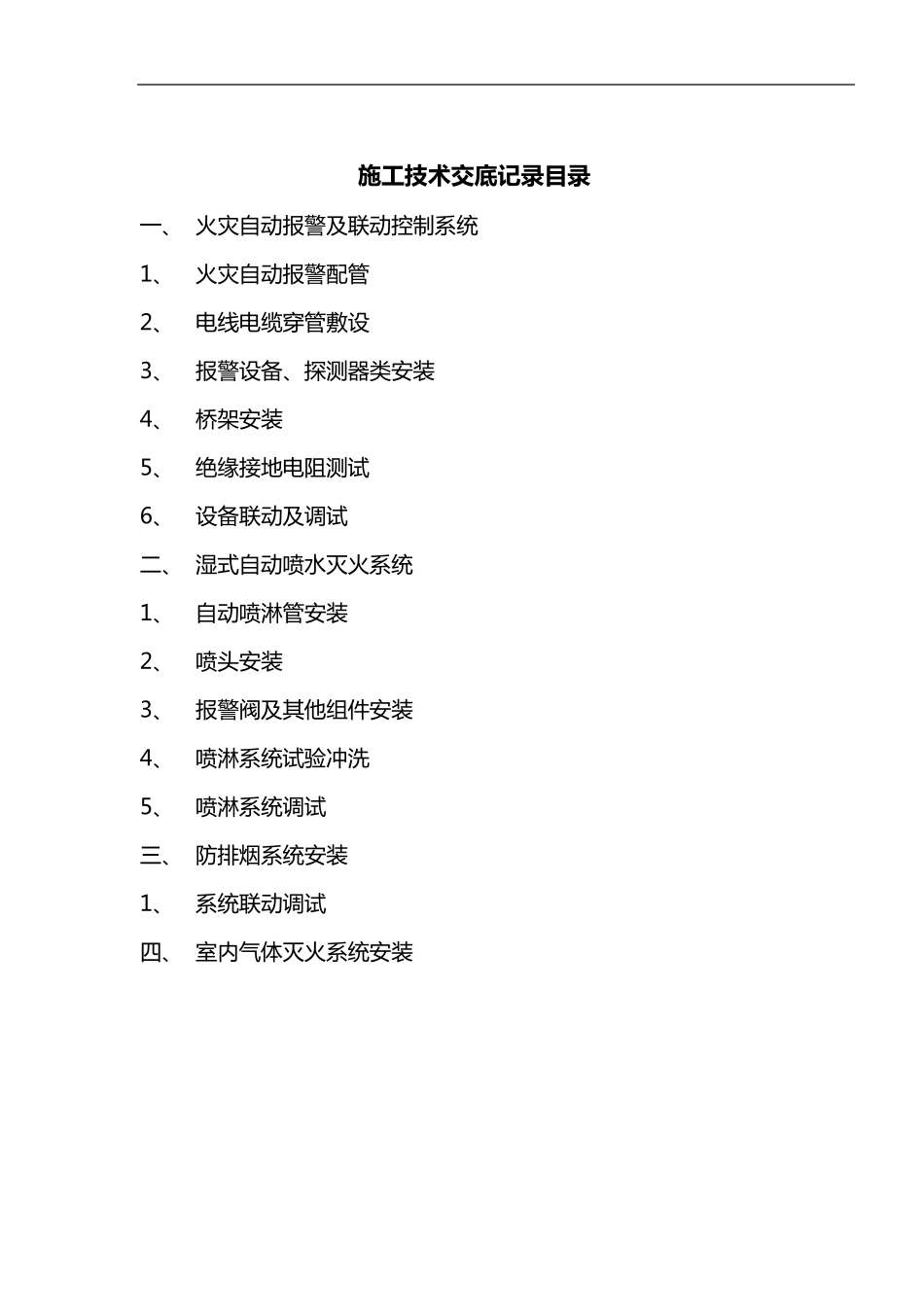

施 工 技 术 交底记录目录 一 、 火灾自动报警及联动控制系统 1、 火灾自动报警配管 2、 电线电缆穿管敷设 3、 报警设备、探测器类安装 4、 桥架安装 5、 绝缘接地电阻测试 6、 设备联动及调试 二、 湿式自动喷水灭火系统 1、 自动喷淋管安装 2、 喷头安装 3、 报警阀及其他组件安装 4、 喷淋系统试验冲洗 5、 喷淋系统调试 三、 防排烟系统安装 1、 系统联动调试 四、 室内气体灭火系统安装 施 工 技 术 交 底 记 录 表 号 ： 编 号 ： 工 程 名 称 分 部 分 项工 程 名 称 火 灾 自 动 报 警 配 管 交 底 地 点 交 底 日 期 年 月 日 交底内容： 1、 严 格 按 设 计 施 工 图 纸 、 会 审 纪 要 及 工 程 变 更 联 系 单 施 工 。 对 电 线 配 管 一 般 按规 范 GB50303-2002、 GB50339-2003执 行 。 2、 电 线 钢 配 管 敷 设 的 一 般 要 求 ： 当 配 管 时 遇 到 下 列 情 况 应 增 加 接 线 盒 ： ①管 路长度超过 30m 无弯曲时 ②管 路长度超过 20m，有一 个弯曲时 ③管 路长度超过 15m，有两个弯曲时 ④管 路长度超过 8m，有三个弯曲时 。 导管 的 弯曲处不应 有折皱，凹陷裂缝、 弯曲程 度不应 大于管 外径的 10%。 3、 暗配 管 弯曲半径大于管 外径的 8 倍，地 下 直埋或砼土内弯曲半径为 10 倍，明配 管 弯曲半径 6 倍，并应 有防火 保护措施 ，当 有两个接 线 盒 间只有一 个弯曲时 半径不应 小于外径的 4 倍。 4、 电 线 导管 埋地 或埋砼板或砌墙 体 时 ，保护层 应 大于 15mm。 金 属 软 管 严 禁 预埋敷 设 。 5、 管 路敷 设 经 过建 筑 变 形 缝时 应 采 取 补 偿 措施 ，导管 跨 越 变 形 缝的 两侧 应 固 定 ，并留 有适 当 余 量 。 6、 KBG 电 线 管 路连 接 处的 扣 压 点 位 置 ，应 在 连 接 处中 心 扣 压 后 ，接 口 的 缝隙 应采 用 封 堵 措施 及 时 用 胶 带 纸 封 包 。 7、电线导管进箱、盒时，盒内外侧应套锁母，各种金属构件、箱、盒孔严禁用气焊割孔。安装位置紧贴墙面，准确、固定牢固。暗装接线盒内封堵好，盒内拆除后及时进行清理和防腐。 交底人签名 被交底人签名 施工技术交底记录 ...
