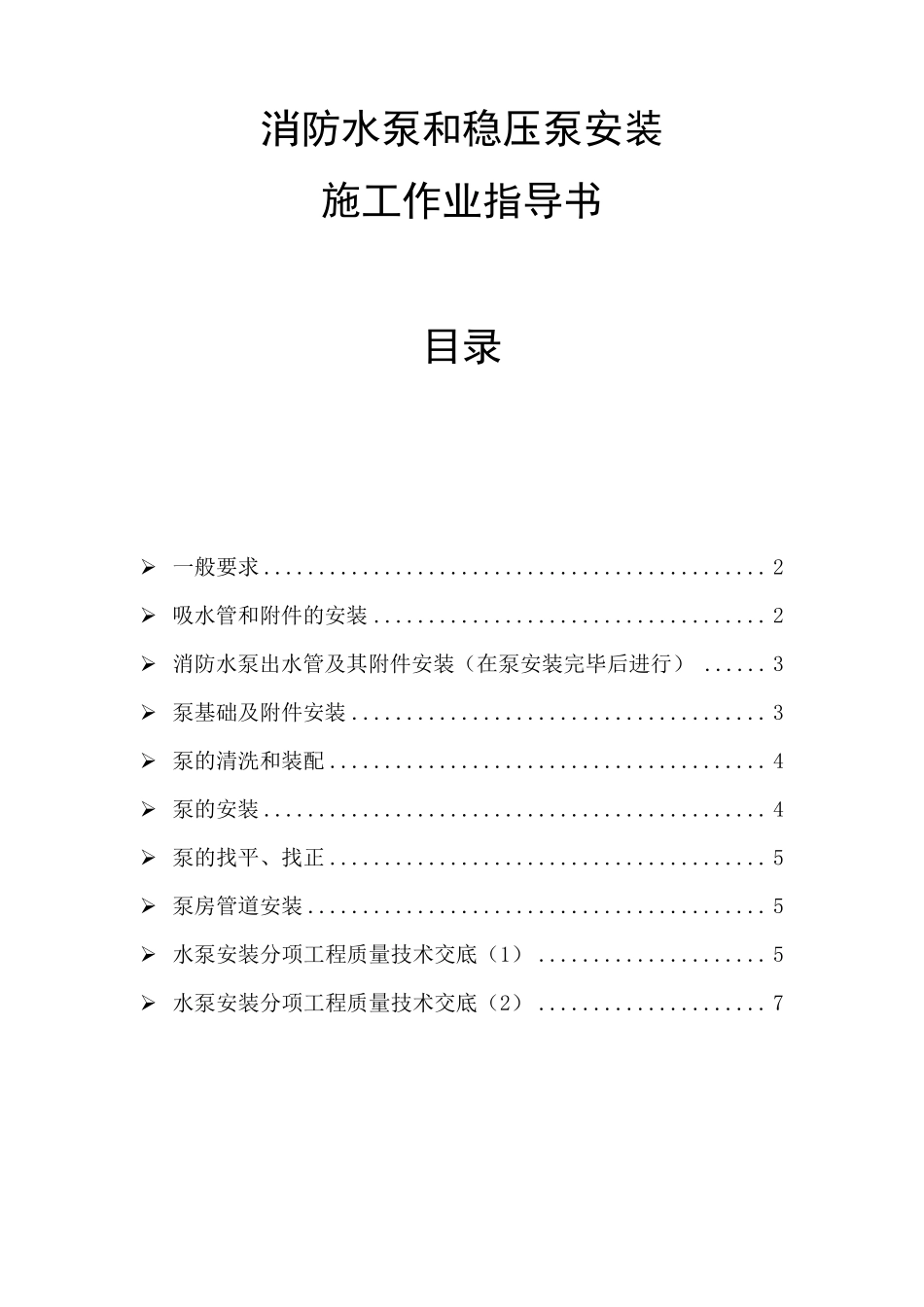

消防水泵和稳压泵安装_第1页
1/7

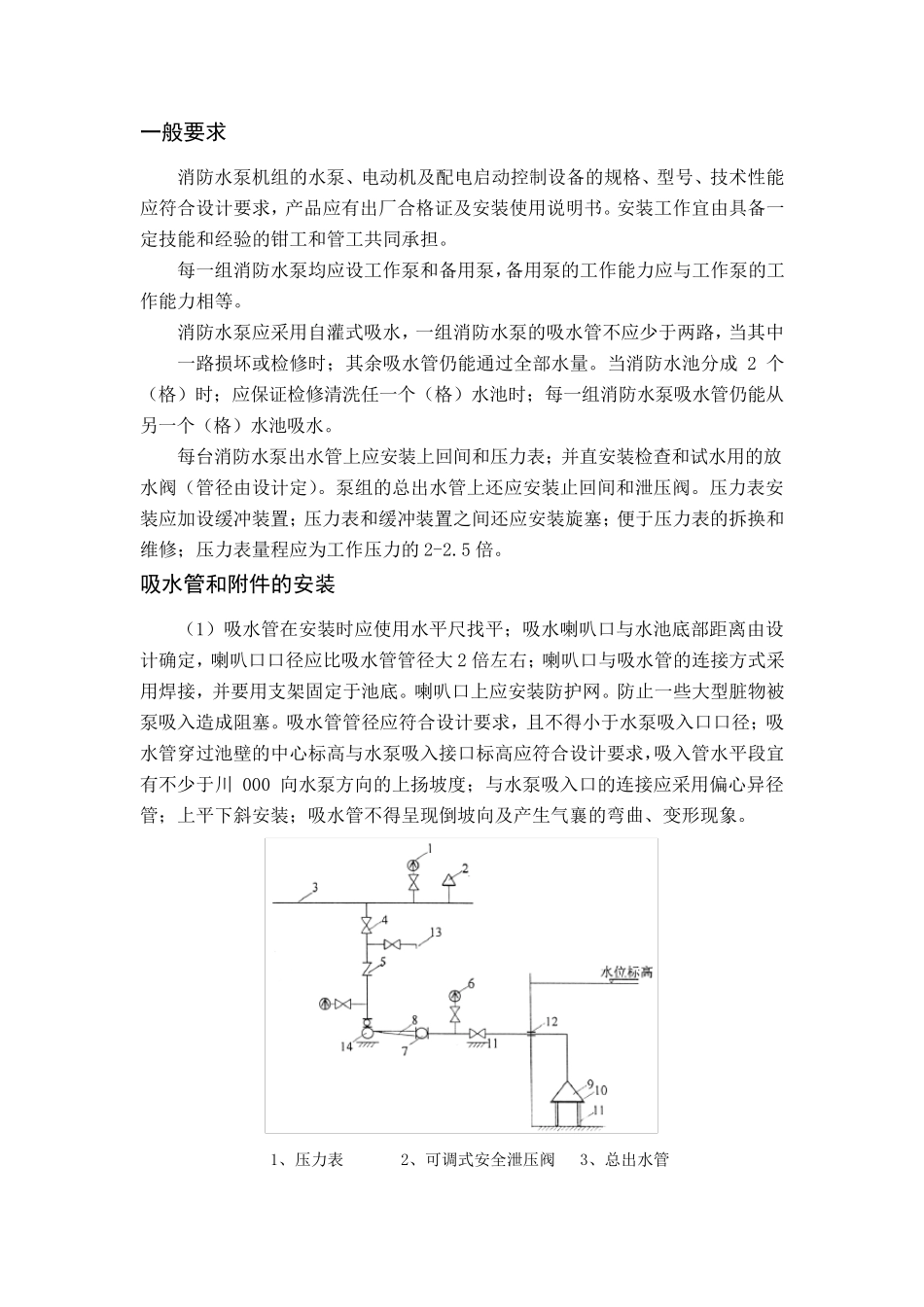

消防水泵和稳压泵安装_第2页
2/7

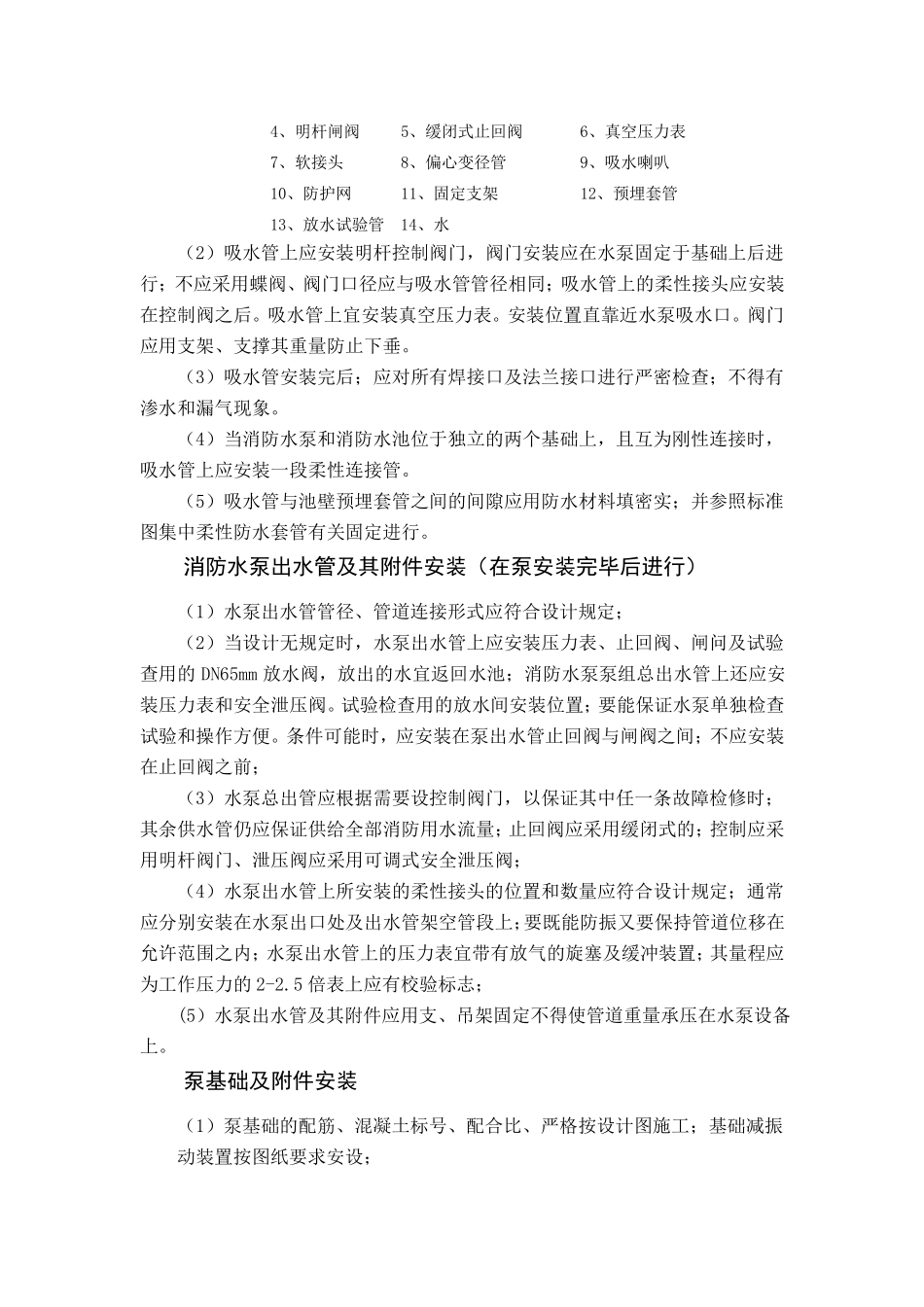

消防水泵和稳压泵安装_第3页
3/7
消防水泵和稳压泵安装 施工作业指导书 目录 ➢ 一般要求 .............................................. 2 ➢ 吸水管和附件的安装 .................................... 2 ➢ 消防水泵出水管及其附件安装(在泵安装完毕后进行) ...... 3 ➢ 泵基础及附件安装 ...................................... 3 ➢ 泵的清洗和装配 ........................................ 4 ➢ 泵的安装 .............................................. 4 ➢ 泵的找平、找正 ........................................ 5 ➢ 泵房管道安装 .......................................... 5 ➢ 水泵安装分项工程质量技术交底(1) ..................... 5 ➢ 水泵安装分项工程质量技术交底(2) ..................... 7 一般要求 消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求,产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。 每一组消防水泵均应设工作泵和备用泵,备用泵的工作能力应与工作泵的工作能力相等。 消防水泵应采用自灌式吸水,一组消防水泵的吸水管不应少于两路,当其中 一路损坏或检修时;其余吸水管仍能通过全部水量。当消防水池分成 2 个(格)时;应保证检修清洗任一个(格)水池时;每一组消防水泵吸水管仍能从另一个(格)水池吸水。 每台消防水泵出水管上应安装上回间和压力表;并直安装检查和试水用的放水阀(管径由设计定)。泵组的总出水管上还应安装止回间和泄压阀。压力表安装应加设缓冲装置;压力表和缓冲装置之间还应安装旋塞;便于压力表的拆换和维修;压力表量程应为工作压力的2-2.5 倍。 吸水管和附件的安装 (1)吸水管在安装时应使用水平尺找平;吸水喇叭口与水池底部距离由设计确定,喇叭口口径应比吸水管管径大2 倍左右;喇叭口与吸水管的连接方式采用焊接,并要用支架固定于池底。喇叭口上应安装防护 网 。防止一些 大型脏 物 被泵吸入 造 成阻 塞。吸水管管径应符合设计要求,且 不得 小 于水泵吸入 口口径;吸水管穿 过池壁 的中心 标 高 与水泵吸入 接口标 高 应符合设计要求,吸入 管水平段 宜有不少于川000 向 水泵方向 的上扬 坡 度 ;与水泵吸入 口的连接应采用偏 心 异 径管;上平下 斜 安装;吸水管不得 呈 现 倒 坡 向 及产生 气 ...
