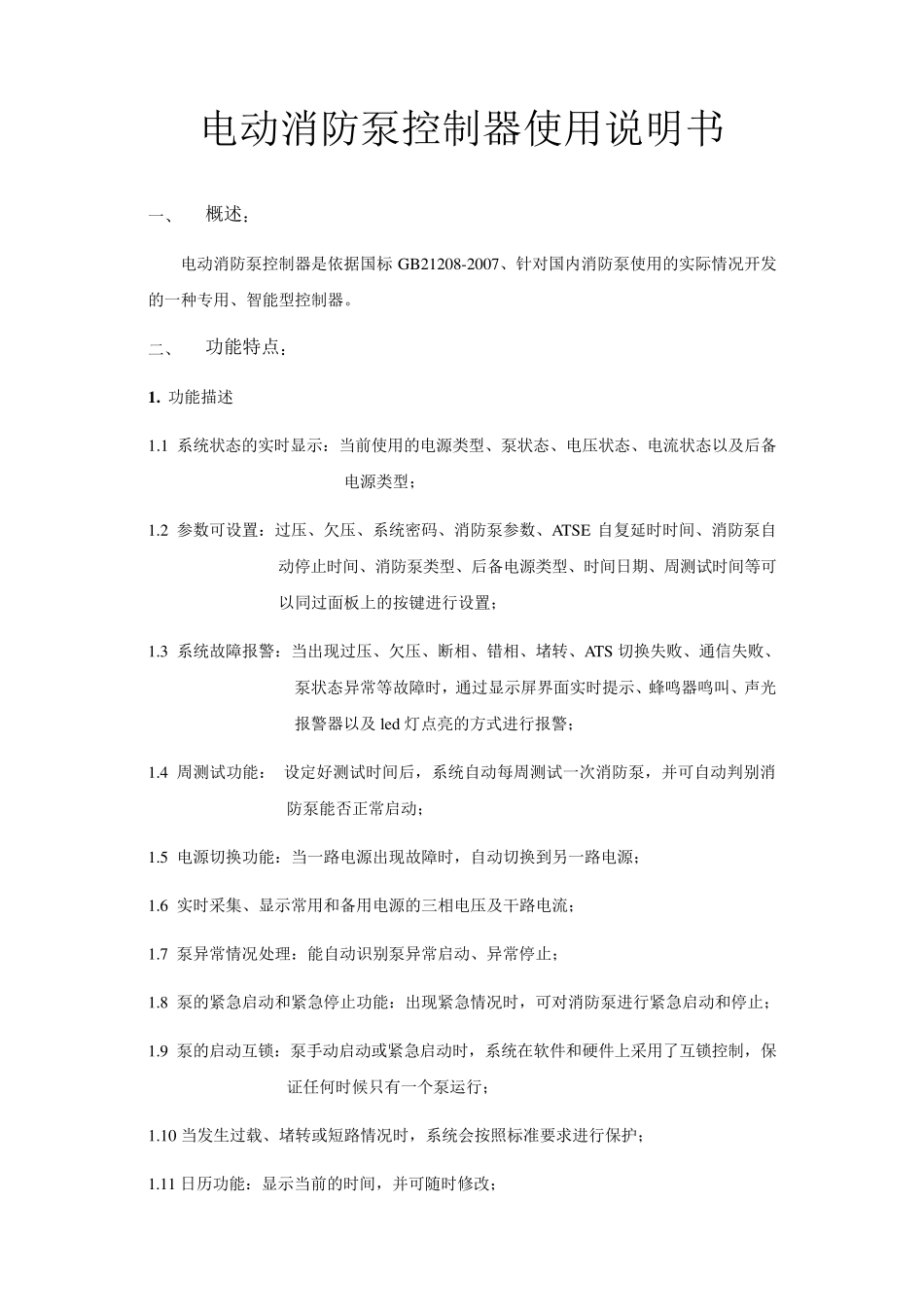

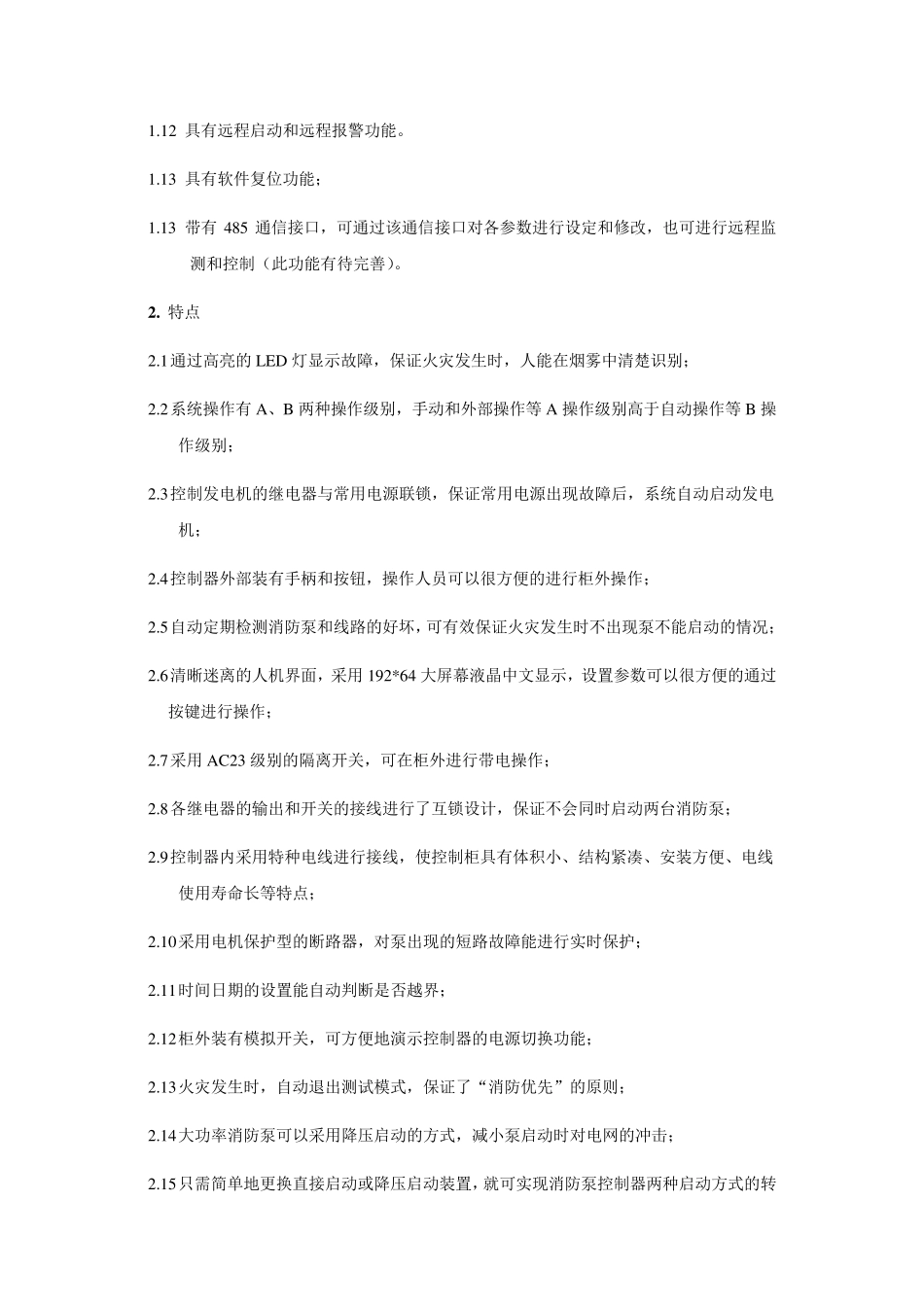

电动消防泵控制器使用说明书 一、 概述： 电动消防泵控制器是依据国标 GB21208-2007、针对国内消防泵使用的实际情况开发的一种专用、智能型控制器。 二、 功能特点： 1 . 功能描述 1.1 系统状态的实时显示：当前使用的电源类型、泵状态、电压状态、电流状态以及后备电源类型； 1.2 参数可设置：过压、欠压、系统密码、消防泵参数、ATSE 自复延时时间、消防泵自动停止时间、消防泵类型、后备电源类型、时间日期、周测试时间等可以同过面板上的按键进行设置； 1.3 系统故障报警：当出现过压、欠压、断相、错相、堵转、ATS 切换失败、通信失败、泵状态异常等故障时，通过显示屏界面实时提示、蜂鸣器鸣叫、声光报警器以及 led 灯点亮的方式进行报警； 1.4 周测试功能： 设定好测试时间后，系统自动每周测试一次消防泵，并可自动判别消防泵能否正常启动； 1.5 电源切换功能：当一路电源出现故障时，自动切换到另一路电源； 1.6 实时采集、显示常用和备用电源的三相电压及干路电流； 1.7 泵异常情况处理：能自动识别泵异常启动、异常停止； 1.8 泵的紧急启动和紧急停止功能：出现紧急情况时，可对消防泵进行紧急启动和停止； 1.9 泵的启动互锁：泵手动启动或紧急启动时，系统在软件和硬件上采用了互锁控制，保证任何时候只 有 一个 泵运 行； 1.10 当发生 过载 、堵转或短 路情况时，系统会 按照 标准 要 求 进行保护 ； 1.11 日历 功能：显示当前的时间，并可随 时修 改 ； 1.12 具有远程启动和远程报警功能。 1.13 具有软件复位功能； 1.13 带有 485 通信接口，可通过该通信接口对各参数进行设定和修改，也可进行远程监测和控制（此功能有待完善）。 2 . 特点 2.1 通过高亮的 LED 灯显示故障，保证火灾发生时，人能在烟雾中清楚识别； 2.2 系统操作有 A、B 两种操作级别，手动和外部操作等 A 操作级别高于自动操作等 B 操作级别； 2.3 控制发电机的继电器与常用电源联锁，保证常用电源出现故障后，系统自动启动发电机； 2.4 控制器外部装有手柄和按钮，操作人员可以很方便的进行柜外操作； 2.5 自动定期检测消防泵和线路的好坏，可有效保证火灾发生时不出现泵不能启动的情况； 2.6 清晰迷离的人机界面，采用 192*64 大屏幕液晶中文显示，设置参数可以很方便的通过 按键进行操作； 2.7 采用 AC23 级别的隔离开关，可在柜外进行带电操作； 2.8 各继电器的...
