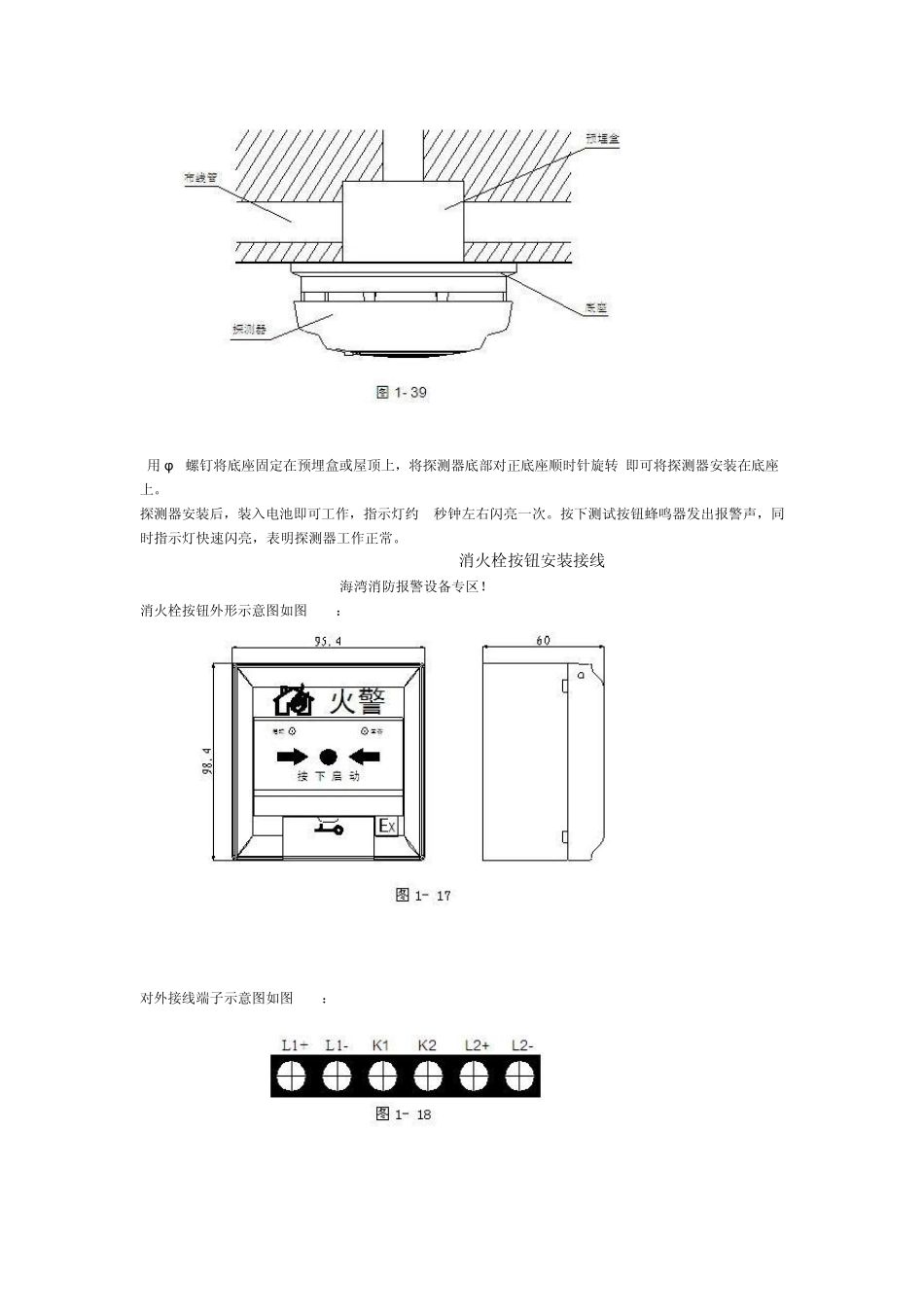

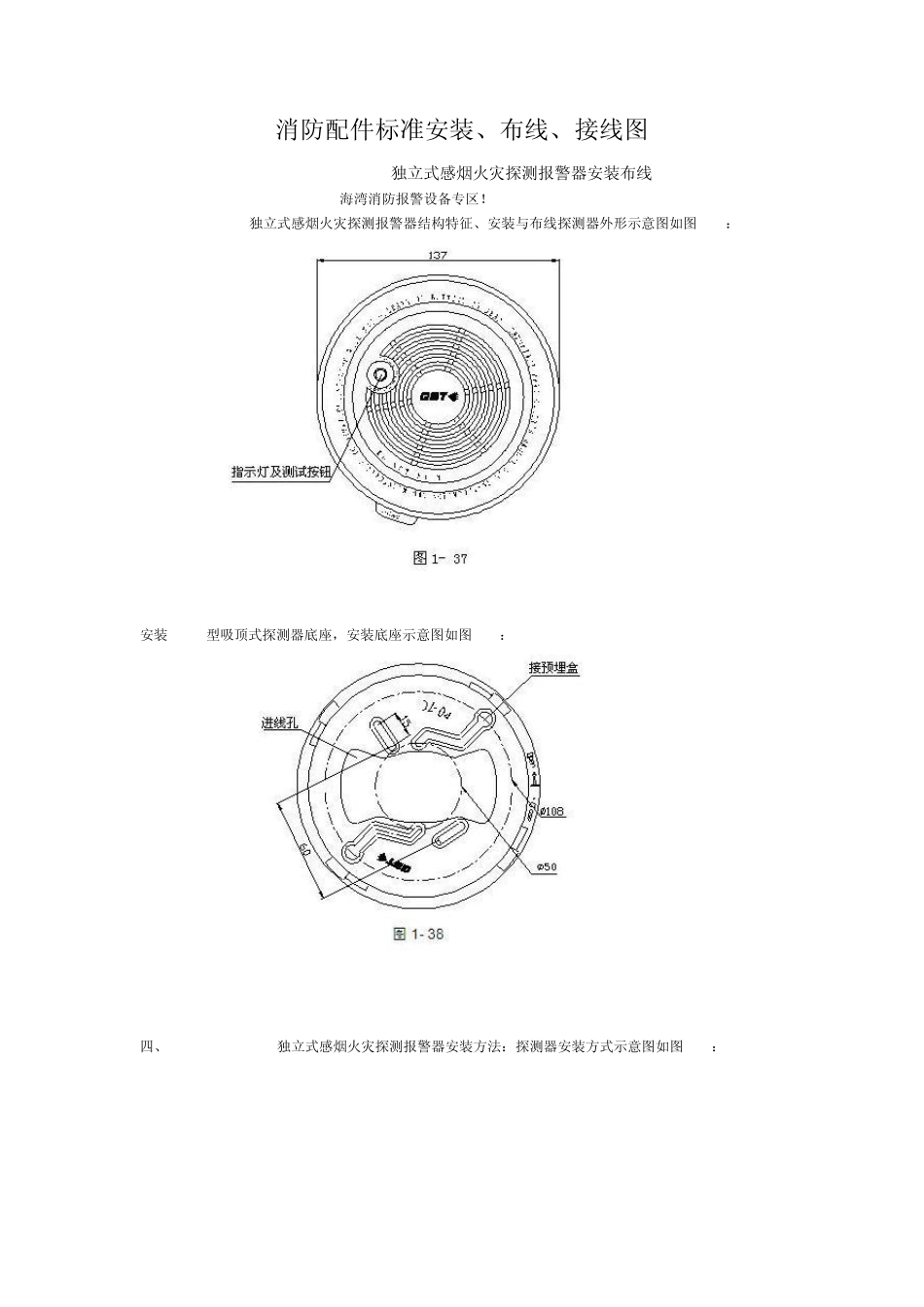

消防配件标准安装、布线、接线图 JTY-GF-GST103/B独立式感烟火灾探测报警器安装布线. 海湾消防报警设备专区！ / 2013-06-09 JTY-GF-GST103/B独立式感烟火灾探测报警器结构特征、安装与布线探测器外形示意图如图1-37： 安装DZ-04型吸顶式探测器底座，安装底座示意图如图1-38： 四、JTY-GF-GST103/B独立式感烟火灾探测报警器安装方法：探测器安装方式示意图如图1-39： 用φ 4螺钉将底座固定在预埋盒或屋顶上，将探测器底部对正底座顺时针旋转,即可将探测器安装在底座上。 探测器安装后，装入电池即可工作，指示灯约50秒钟左右闪亮一次。按下测试按钮蜂鸣器发出报警声，同时指示灯快速闪亮，表明探测器工作正常。 J-SAF-GST9213(Ex)消火栓按钮安装接线 海湾消防报警设备专区！ / 2013-05-28 消火栓按钮外形示意图如图1-17： 对外接线端子示意图如图1-18： 其中： L1+、L1-：接安全栅本安侧 K1、K2：常开输出端子 L2+、L2-：接下一按钮或终端电阻 具体接线参见第一章3.3节GST-LD-8331编址接口模块接线说明。 布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083μ F，分布电感不得大于4.1mH。 消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-19；进线管明装时需拔下按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好按钮即可安装好，安装示意图见图1-20；安装孔距为60mm。 GST-MD-M9514型火灾光警报器安装与接线 海湾消防报警设备专区！ / 2013-05-22 火灾光警报器的外形结构示意图如图2-23： 火灾光警报器采用明装，进线管预埋安装，将底盒安装在86H50型预埋盒上，安装方法与GST-LD-8319型输入模块相同。 火灾光警报器正中处有一红色高亮度发光区，当对应的探测器触发时，该区红灯闪亮。火灾光警报器的对外端子示意图如图2-24： 其中： Z1、Z2为与对应探测器信号二总线的接线端子 布线要求：Z1、Z2信号总线采截面积≥1.0mm2的阻燃RVS型双绞线。 海湾GST-LD-8302切换模块安装及布线 海湾消防报警设备专区！ / 2013-05-02 本编址接口模块采用明装，当进线管预埋时，可将底盒安装在86H50型预埋盒上，安装方法如图2-38；当进线管明装时，采用B-9310型后备盒安装方式。底盒与上盖间采用拔插式结构安装，拆卸简单方便，便于调试维修。 底...
