消防镀锌钢管技术交底VIP免费

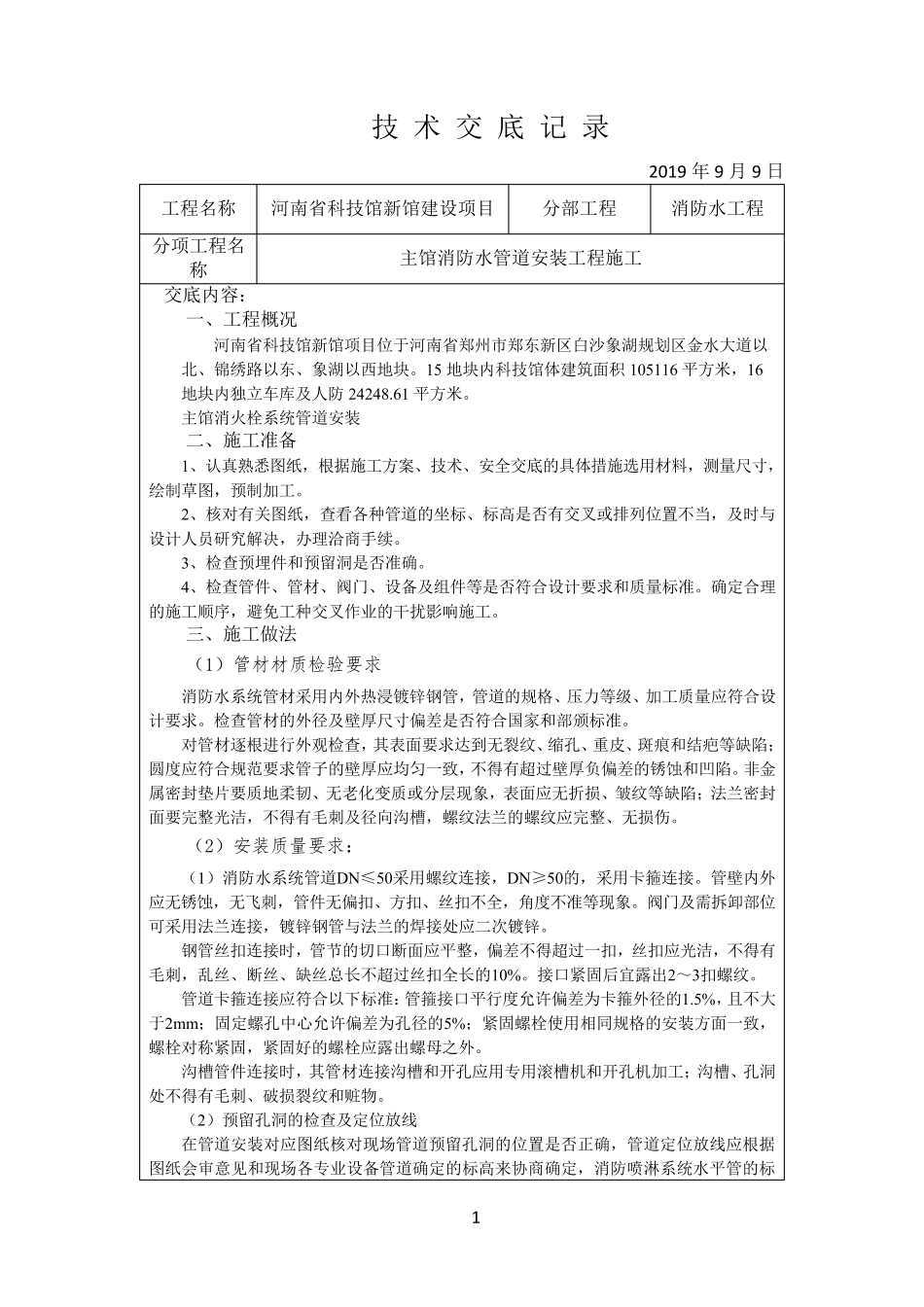

1 技 术 交 底 记 录 2019 年 9 月 9 日 工 程 名 称 河 南 省 科 技 馆 新 馆 建 设 项 目 分 部 工 程 消 防 水 工 程 分 项 工 程 名称 主 馆 消 防 水 管 道 安 装 工 程 施 工 交 底 内 容 ： 一 、 工 程 概 况 河 南 省 科 技 馆 新 馆 项 目 位 于 河 南 省 郑 州 市 郑 东 新 区 白 沙 象 湖 规 划 区 金 水 大 道 以北 、 锦 绣 路 以 东 、 象 湖 以 西 地 块 。 15 地 块 内 科 技 馆 体 建 筑 面 积 105116 平 方 米 ， 16地 块 内 独 立 车 库 及 人 防 24248.61 平 方 米 。 主 馆 消 火 栓 系 统 管 道 安 装 二 、 施 工 准 备 1、 认 真 熟 悉 图 纸 ， 根 据 施 工 方 案 、 技 术 、 安 全 交 底 的 具 体 措 施 选 用 材 料 ， 测 量 尺 寸 ，绘 制 草 图 ， 预 制 加 工 。 2、 核 对 有 关 图 纸 ， 查 看 各 种 管 道 的 坐 标 、 标 高 是 否 有 交 叉 或 排 列位 置不当， 及 时与设 计人 员研究解决， 办理洽商手续。 3、 检查 预 埋件和预 留洞是 否 准 确。 4、 检查 管 件、 管 材 、 阀门、 设 备 及 组件等是 否 符合设 计要求和质量 标 准 。 确定合理的 施 工 顺序， 避免工 种 交 叉 作业的 干扰影响施 工 。 三、 施 工 做法 （1）管材材质检验要求 消 防 水 系 统 管 材 采用 内 外热浸镀锌钢管 ， 管 道 的 规 格、 压力等级、 加 工 质量 应符合设计要求。 检查 管 材 的 外径及 壁厚尺 寸 偏差是 否 符合国家和部 颁标 准 。 对 管 材 逐根 进行外观检查 ， 其表面 要求达到无裂纹、 缩孔、 重皮、 斑痕和结疤等缺陷；圆度应符合规 范要求管 子的 壁厚应均匀一 致， 不得有 超过壁厚负偏差的 锈蚀和凹陷。 非金属密封垫片要质地 柔韧、 无老化变质或 分 层现象 ， 表面 应无折损、 皱纹等缺陷；法兰密封面 要完整光洁， 不得有 毛刺及 径向沟槽， 螺纹法兰的 螺纹应完整、 无损伤。 （2）安装质量要求： （1）消 防 水 系 统 管 道 DN≤50采用 螺纹连接， DN≥50的 ， 采用 卡箍连接。 管 壁内 外应无锈蚀...
