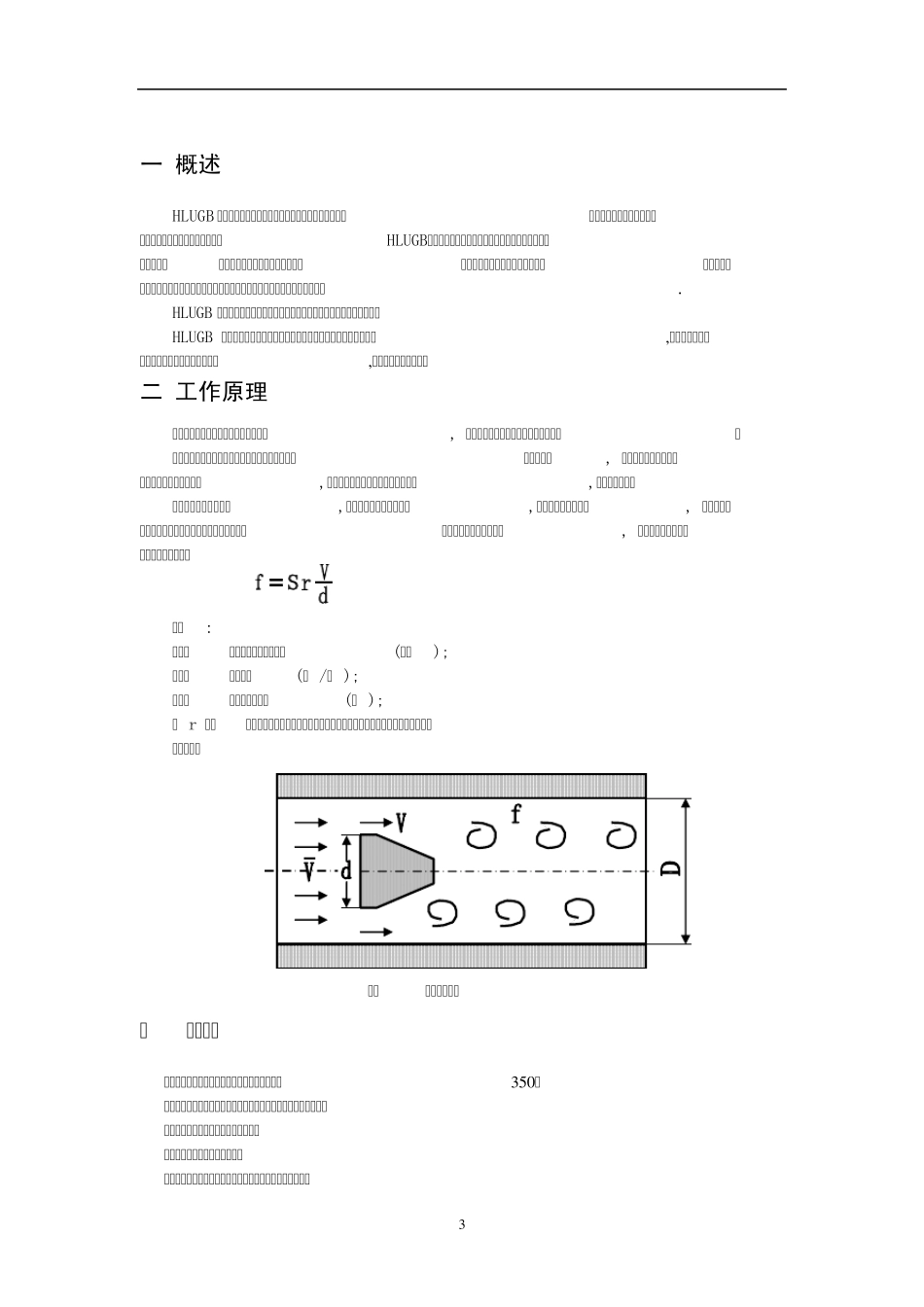

- 1 - HLUGB 系列涡街流量计 使用说明书 开封横河流量仪表有限公司 2010 年 -A 版 2 目 录 一 . 概述- - - - - - - - - - - - - - - - - - - - - - (1) 二．工作原理 - - - - - - - - - - - - - - - - - - - (2) 三 . 产品特点 - - - - - - - - - - - - - - - - - - - (3) 四 . 技术参数 - - - - - - - - - - - - - - - - - - - (4) 五 . 工况流量范围- - - - - - - - - - - - - - - - - -(5) 六 . 安装结构图- - - - - - - - - - - - - - - - - - (6) 七 . 安装及接线 - - - - - - - - - - - - - - - - - - (7) 八 . 流量计参数整定 - - - - - - - - - - - - - - - - (8) 九 . 流量计信号检测、调整和校验方法 - - - - - - - - - (9) 十 . 维护及故障排除 - - - - - - - - - - - - - - - - (10) 十一. 订货须知 - - - - - - - - - - - - - - - - - - - (11) 3 一 概述 HLUGB 系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与HLUGB－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点. HLUGB 系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 HLUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。 二 工作原理 涡街流量计的基本原理是卡门涡街原理,•即“涡街旋涡分离频率与流速成正比”。 流量计流通本体直径与仪表的公称口径基本相同。如图一所示,•流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,•在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,•旋涡分离的频率与柱侧介质流速成正比。 式中: ｆ── 柱体侧旋涡分离的频率(Ｈｚ); Ｖ── 柱侧流速(ｍ /ｓ ); ｄ── 柱体迎流面宽度(ｍ ); Ｓ r ── 斯特...
