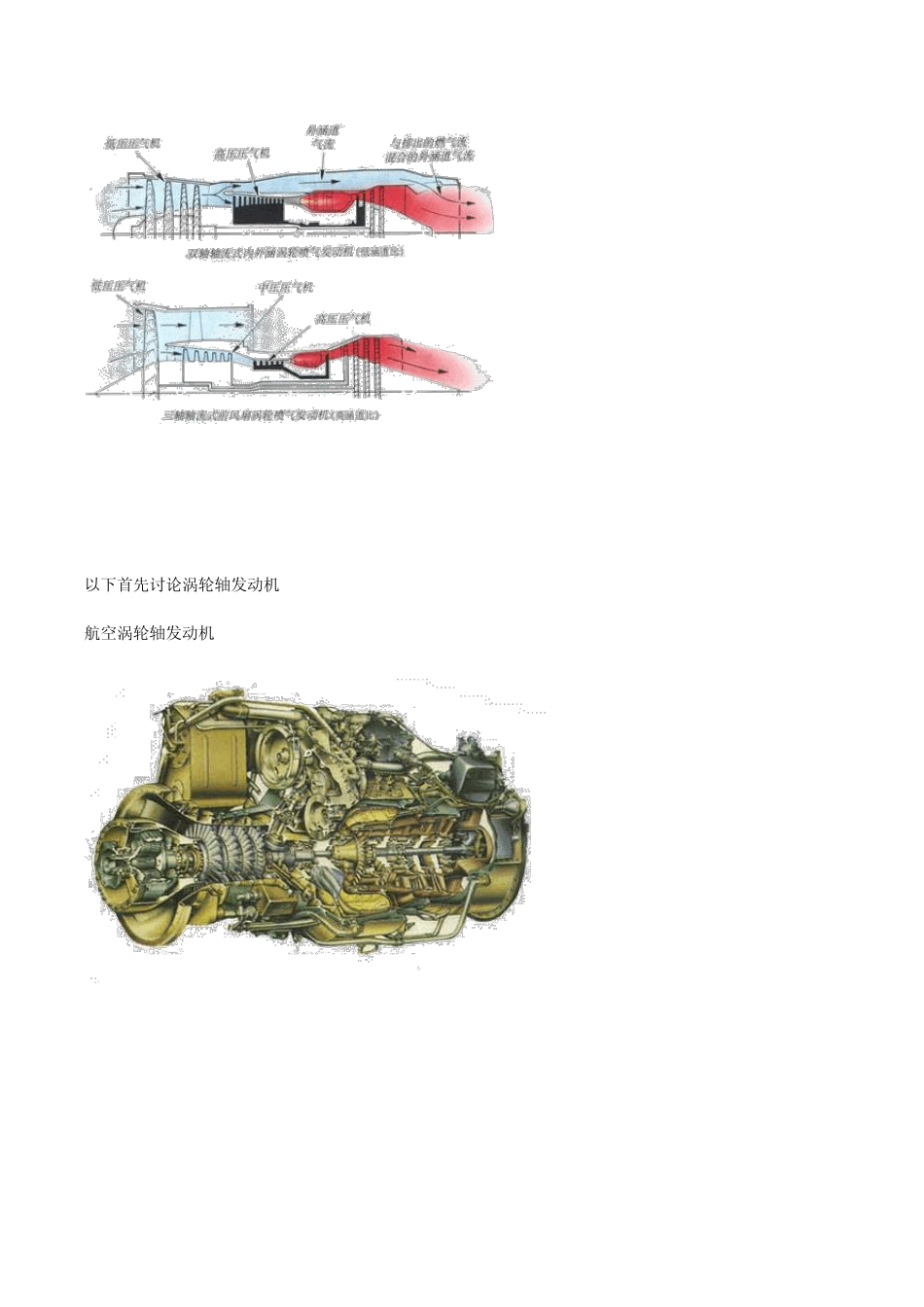

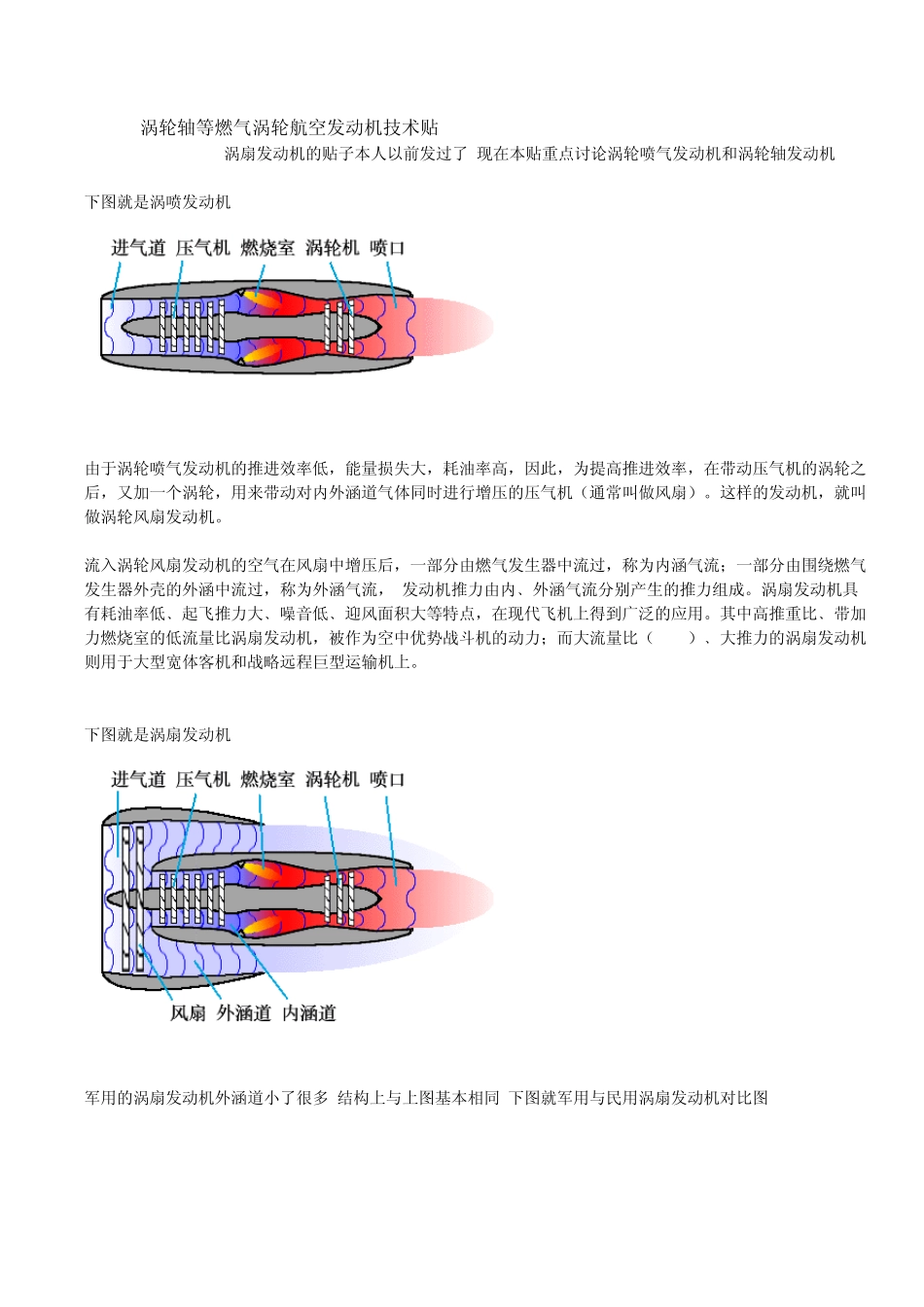

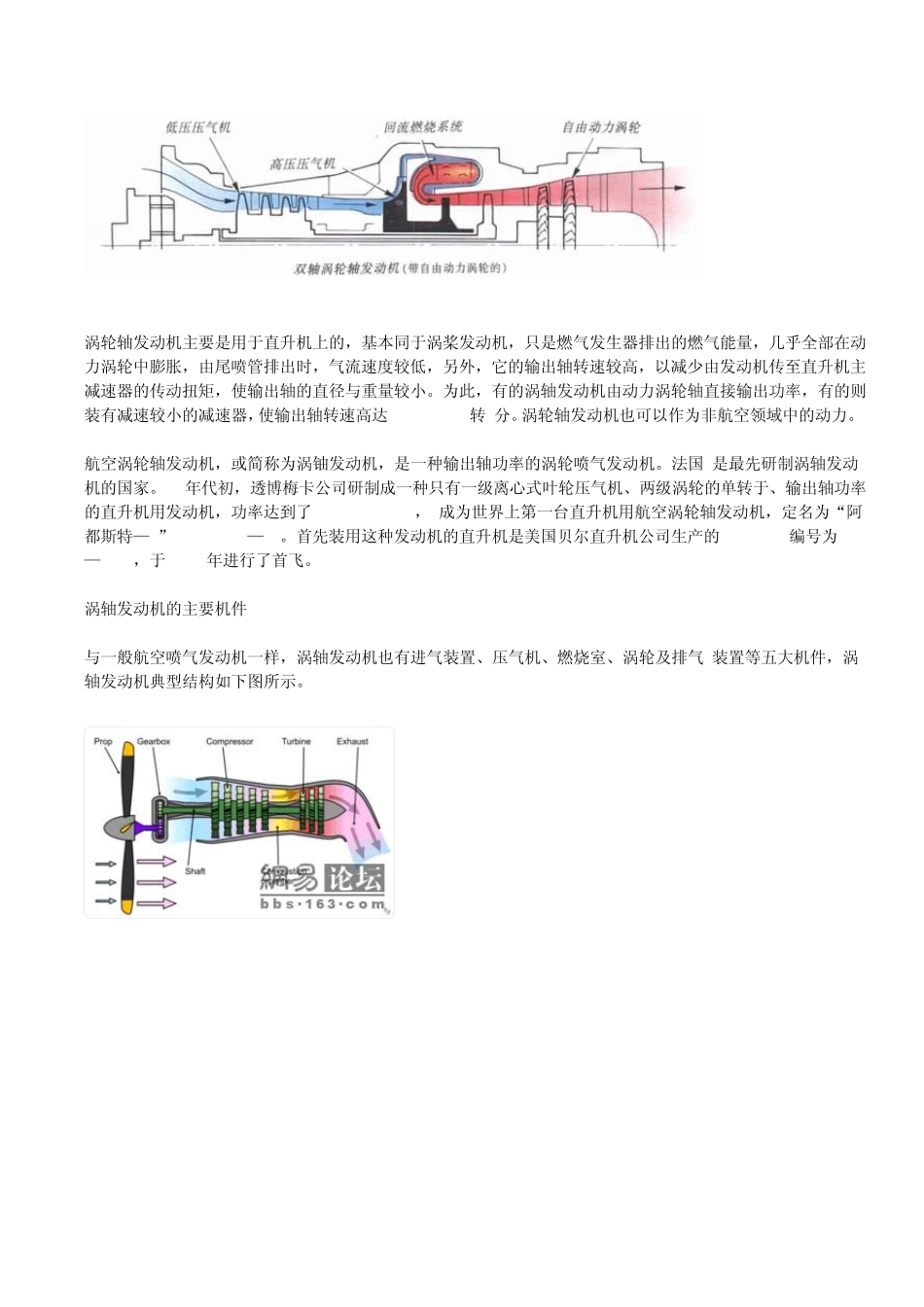

涡轮轴等燃气涡轮航空发动机技术贴 涡扇发动机的贴子本人以前发过了.现在本贴重点讨论涡轮喷气发动机和涡轮轴发动机. 下图就是涡喷发动机: 由于涡轮喷气发动机的推进效率低,能量损失大,耗油率高,因此,为提高推进效率,在带动压气机的涡轮之后,又加一个涡轮,用来带动对内外涵道气体同时进行增压的压气机(通常叫做风扇)。这样的发动机,就叫做涡轮风扇发动机。 流入涡轮风扇发动机的空气在风扇中增压后,一部分由燃气发生器中流过,称为内涵气流;一部分由围绕燃气发生器外壳的外涵中流过,称为外涵气流, 发动机推力由内﹑外涵气流分别产生的推力组成。涡扇发动机具有耗油率低﹑起飞推力大﹑噪音低﹑迎风面积大等特点,在现代飞机上得到广泛的应用。其中高推重比﹑带加力燃烧室的低流量比涡扇发动机,被作为空中优势战斗机的动力;而大流量比(5--8)﹑大推力的涡扇发动机则用于大型宽体客机和战略远程巨型运输机上。 下图就是涡扇发动机: 军用的涡扇发动机外涵道小了很多.结构上与上图基本相同.下图就军用与民用涡扇发动机对比图: 以下首先讨论涡轮轴发动机: 航空涡轮轴发动机 涡轮轴发动机主要是用于直升机上的,基本同于涡桨发动机,只是燃气发生器排出的燃气能量,几乎全部在动力涡轮中膨胀,由尾喷管排出时,气流速度较低,另外,它的输出轴转速较高,以减少由发动机传至直升机主减速器的传动扭矩,使输出轴的直径与重量较小。为此,有的涡轴发动机由动力涡轮轴直接输出功率,有的则装有减速较小的减速器,使输出轴转速高达 6000-8000转/分。涡轮轴发动机也可以作为非航空领域中的动力。 航空涡轮轴发动机,或简称为涡铀发动机,是一种输出轴功率的涡轮喷气发动机。法国 是最先研制涡轴发动机的国家。50年代初,透博梅卡公司研制成一种只有一级离心式叶轮压气机、两级涡轮的单转于、输出轴功率的直升机用发动机,功率达到了 206kW(280hp), 成为世界上第一台直升机用航空涡轮轴发动机,定名为“阿都斯特—l”(Artouste—1)。首先装用这种发动机的直升机是美国贝尔直升机公司生产的 Bell 47(编号为 XH—13F),于 1954年进行了首飞。 涡轴发动机的主要机件 与一般航空喷气发动机一样,涡轴发动机也有进气装置、压气机、燃烧室、涡轮及排气 装置等五大机件,涡轴发动机典型结构如下图所示。 进气装置 由于直升机飞行速度不大,一般最大平飞速度在350km/h以下, 故进气装置的内流进气道采用收敛形,以便气流在收...
