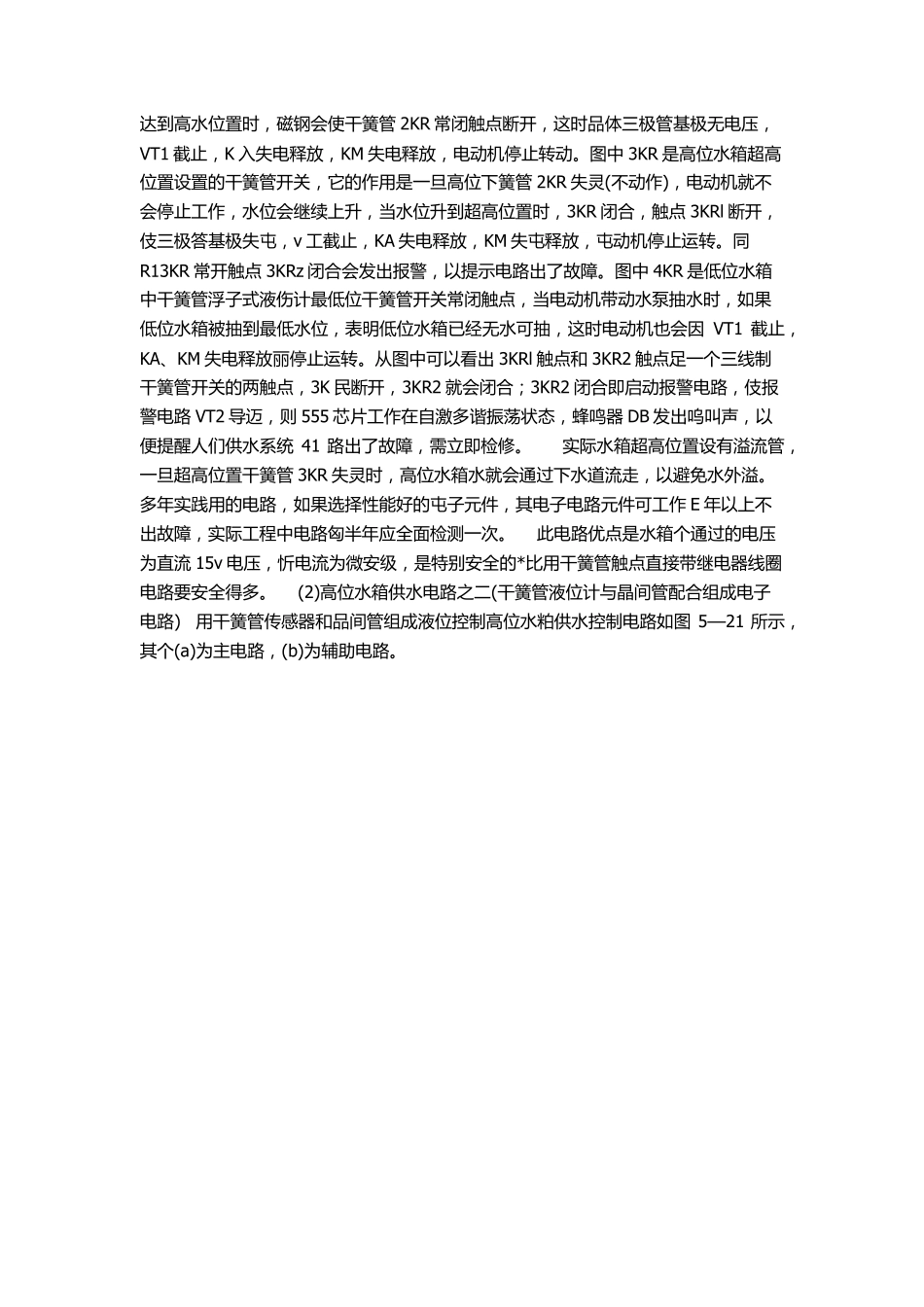

液 位 控 制 电 路 识 图 液 位 控 制 是 很 实 用 的 技 术 ， 液 位 控 制 无 处 不 在 ， 例 如 水 位 控 制 、 油 位 控 制 等 。 液 位控 制 系 统 是 指 其 控 制 系 统 工 作 状 态 完 全 取 决 于 液 面 高 低 。 这 类 控 制 系 统 的 明 显 表 示 就是 液 位 计 。 液 位 计 提 供 的 信 号 有 两 大 类 ， 第 一 类 是 液 位 计 提 供 开 关 信 号 ， 第 二 类 液 位 计 提 供 模拟 (电 压 或 电 流 )信 号 。 目 前 最 常 见 的 液 位 L1 为 浮 子 式 液 位 计 、 电 极 式 液 位 计 和 压 力 式液 位 汁 。 这 三 种 类 型 液 位 计 采 样 元 件 各 不 相 同 。 下 面 介 绍 浮 子 式 液 位 计 组 成 的 控 制 电路 。 浮 于 式 液 位 计 ’ 最 常 用 的 浮 子 式 液 位 计 实 际上就 是 一 种 接近开 关 。 目 前 最 常 见 的 是 干接管浮 子 式 液位 计 。 这 种 液 位 计 主要由干簧管和 磁钢组 成 。 磁钢被压 制 在 浮 子 内部， 另外还有 一 个是 装干簧管及其 连接线的 绝缘圆管。 浮 子 中心有 一 个圆孔， 恰好能套在 绝缘管上， 并能上下 自力 移动。 干簧管浮 子 式 液 位 计 的 实 物示 意图 和 电 气符号 如 图 1 所示 ， 2．用 干簧管浮 予式 液 位 计 组 成 控 制 电 路 干簧管浮 子 式 液 位 计 ， 因其 干簧管通电能力 和 结构的 不 同 ， 它所提 供 的 通电 电 流 和 触点方式 也就 不 同 。 有 的 干簧管结构为三 线式 ， 即有 一 条公用 线， 另外两 条线， 一 条为 常 开 触点引线， 另一 条为 常 闭触点引线。 如 何正确接线确有 技 巧。 干簧管实 物示 意图 如 图 2 所示 。 高 位 水 箱供 水 系 统 控制 电 路 之一 (干簧管传感器与晶体管组 成 液 位 控 制 电 路 ) 楼房建筑必不 可少的 是 供 水 系统 。 供 水 方式 分为 高 位 水 箱供 水 和 低 位 水 箱供 水 两 种 。 高 位 水 箱供 水 ， 就 必须通过水泵将水 从低 位 常 压 水 箱提 升到高 位 水 箱。 这 里...
