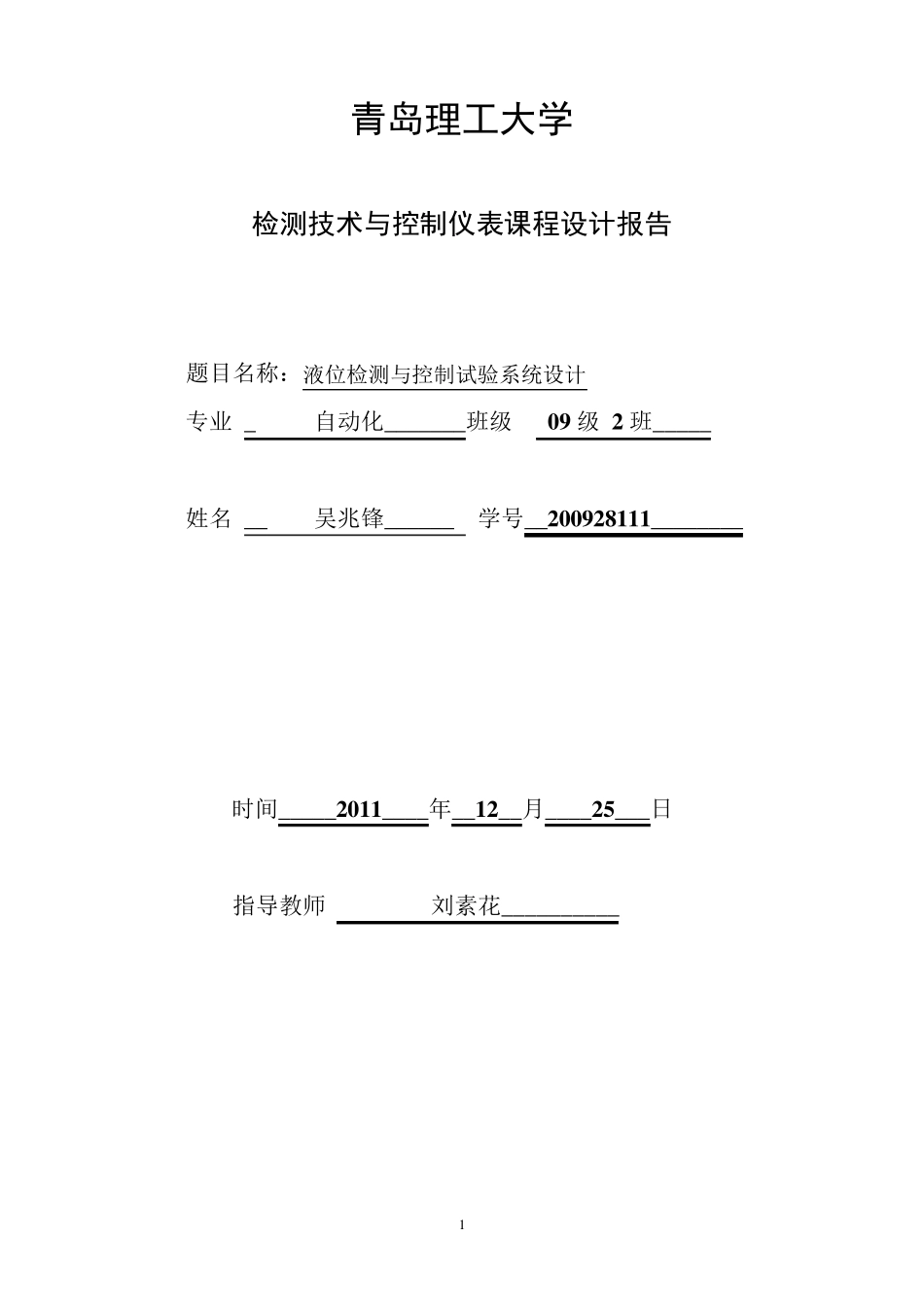

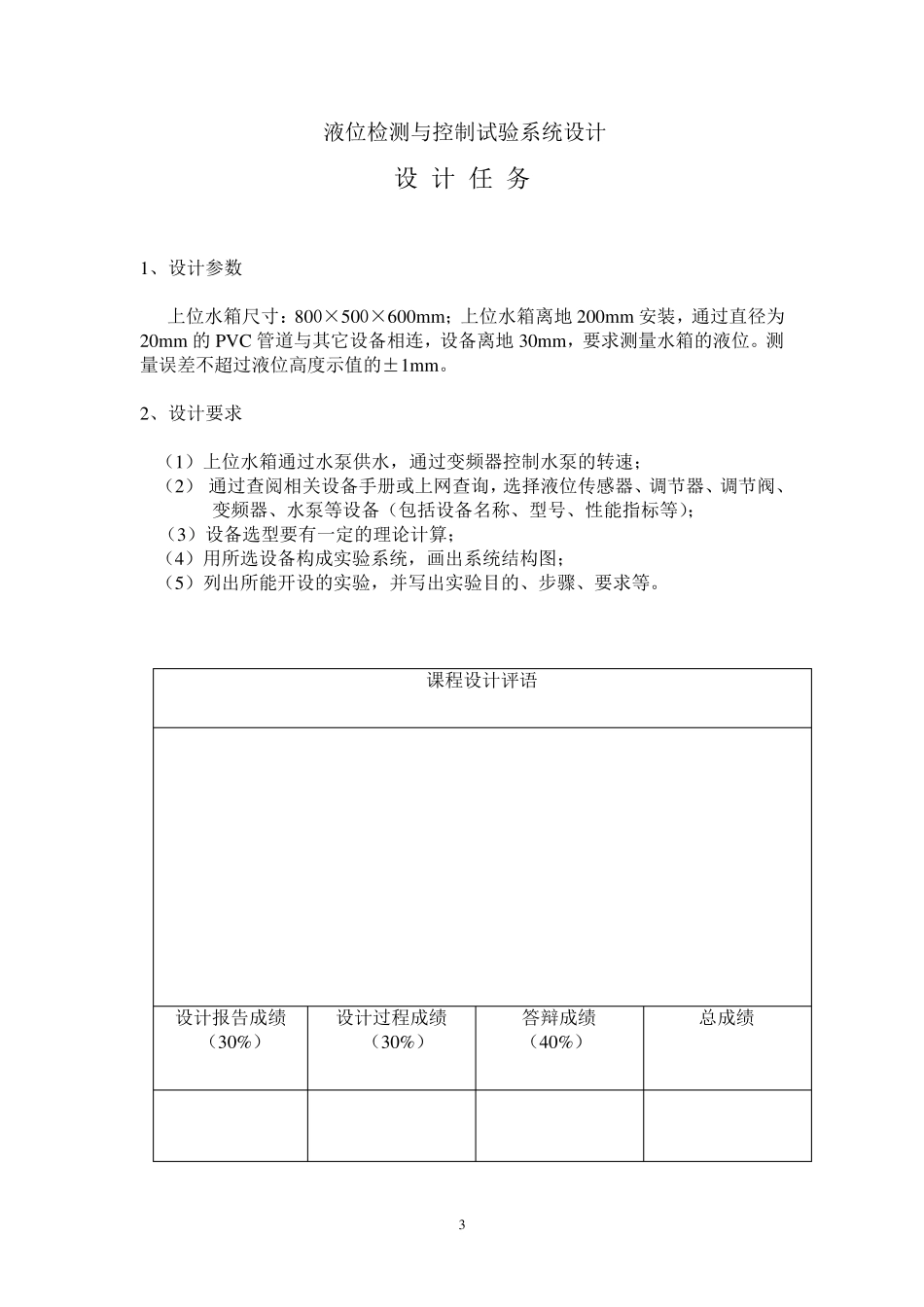

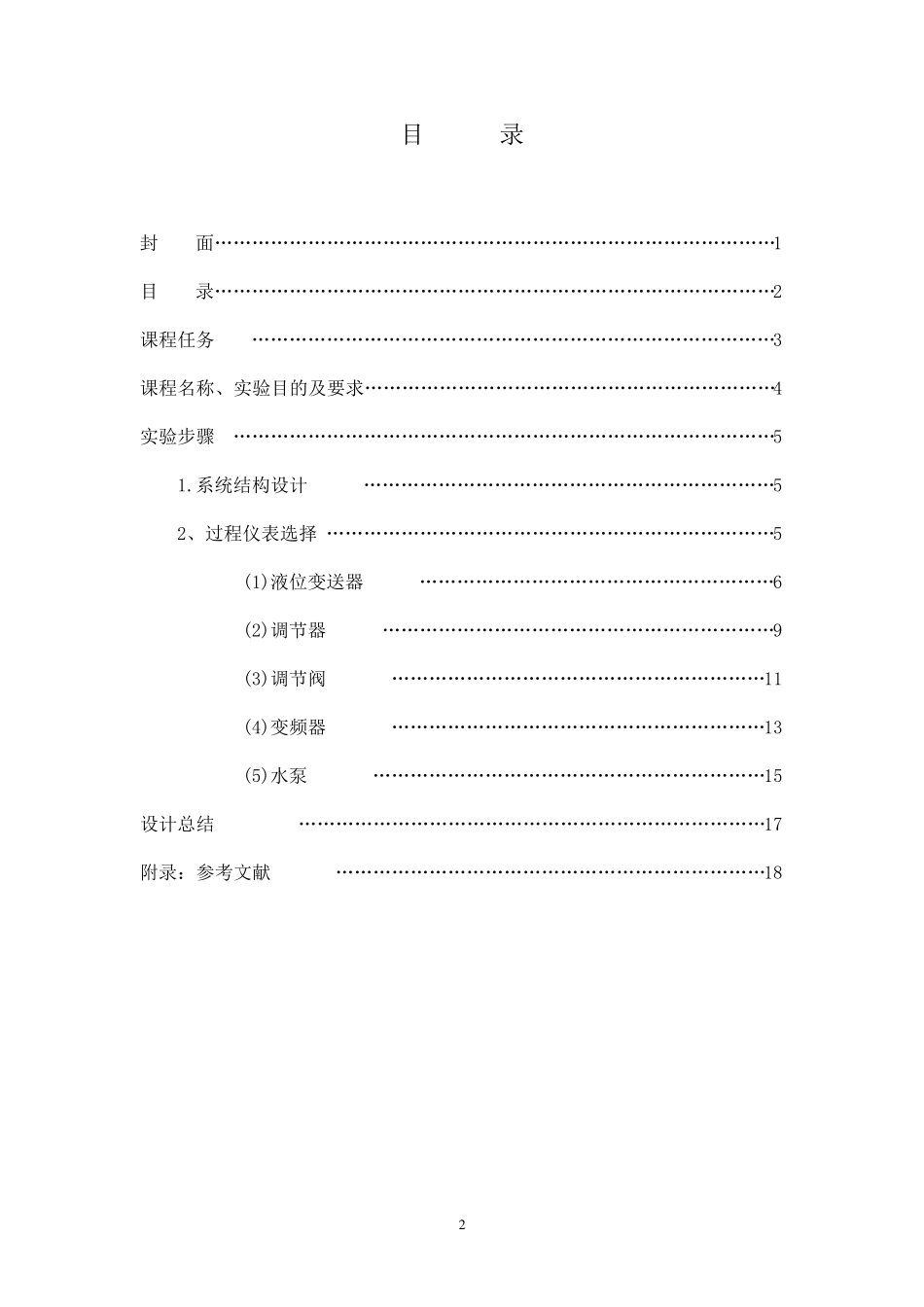

1 青岛理工大学 检测技术与控制仪表课程设计报告 题目名称:液位检测与控制试验系统设计 专业 _ 自动化_ _ _ _ _ _ _ 班级 0 9 级 2 班_ _ _ _ _ 姓名 _ _ 吴兆锋_ _ _ _ _ _ 学号_ _ 2 0 0 9 2 8 1 1 1 _ _ _ _ _ _ _ _ 时间_ _ _ _ _ 2 0 1 1 _ _ _ _ 年_ _ 1 2 _ _ 月_ _ _ _ 2 5 _ _ _ 日 指导教师 刘素花_ _ _ _ _ _ _ _ _ _ 2 目 录 封 面………………………………………………………………………………1 目 录………………………………………………………………………………2 课程任务 …………………………………………………………………………3 课程名称、实验目的及要求…………………………………………………………4 实验步骤 ……………………………………………………………………………5 1.系统结构设计 …………………………………………………………5 2、过程仪表选择 ………………………………………………………………5 (1)液位变送器 …………………………………………………6 (2)调节器 ………………………………………………………9 (3)调节阀 ……………………………………………………11 (4)变频器 ……………………………………………………13 (5)水泵 ………………………………………………………15 设计总结 …………………………………………………………………17 附录:参考文献 ……………………………………………………………18 3 液位检测与控制试验系统设计 设 计 任 务 1、设计参数 上位水箱尺寸:800×500×600mm;上位水箱离地200mm 安装,通过直径为20mm 的PVC 管道与其它设备相连,设备离地30mm,要求测量水箱的液位。测量误差不超过液位高度示值的±1mm。 2、设计要求 (1)上位水箱通过水泵供水,通过变频器控制水泵的转速; (2) 通过查阅相关设备手册或上网查询,选择液位传感器、调节器、调节阀、变频器、水泵等设备(包括设备名称、型号、性能指标等); (3)设备选型要有一定的理论计算; (4)用所选设备构成实验系统,画出系统结构图; (5)列出所能开设的实验,并写出实验目的、步骤、要求等。 课程设计评语 设计报告成绩 (30%) 设计过程成绩 (30%) 答辩成绩 (40%) 总成绩 4 液 位 检 测 与 控 制 试 验 系 统 设...
