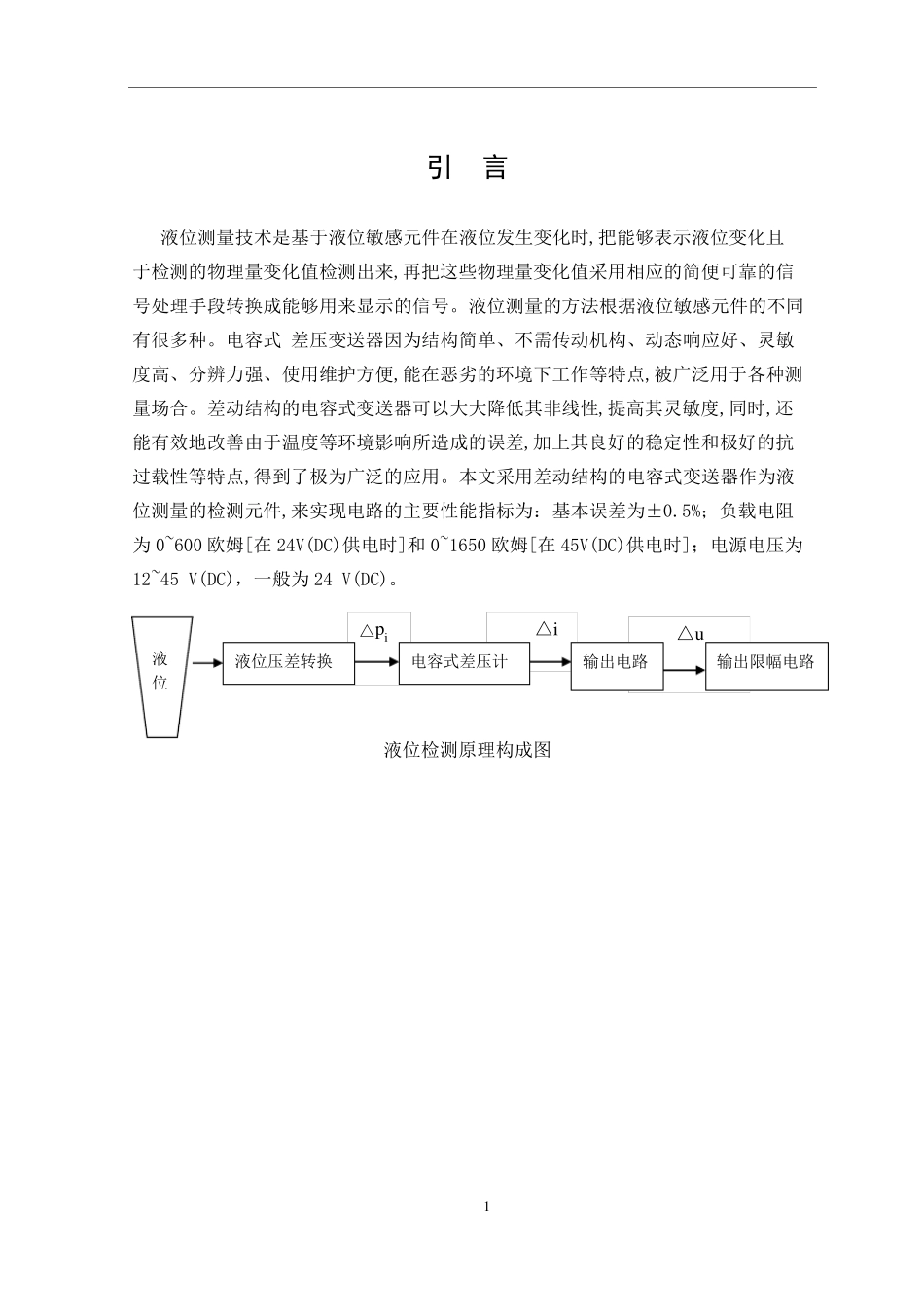

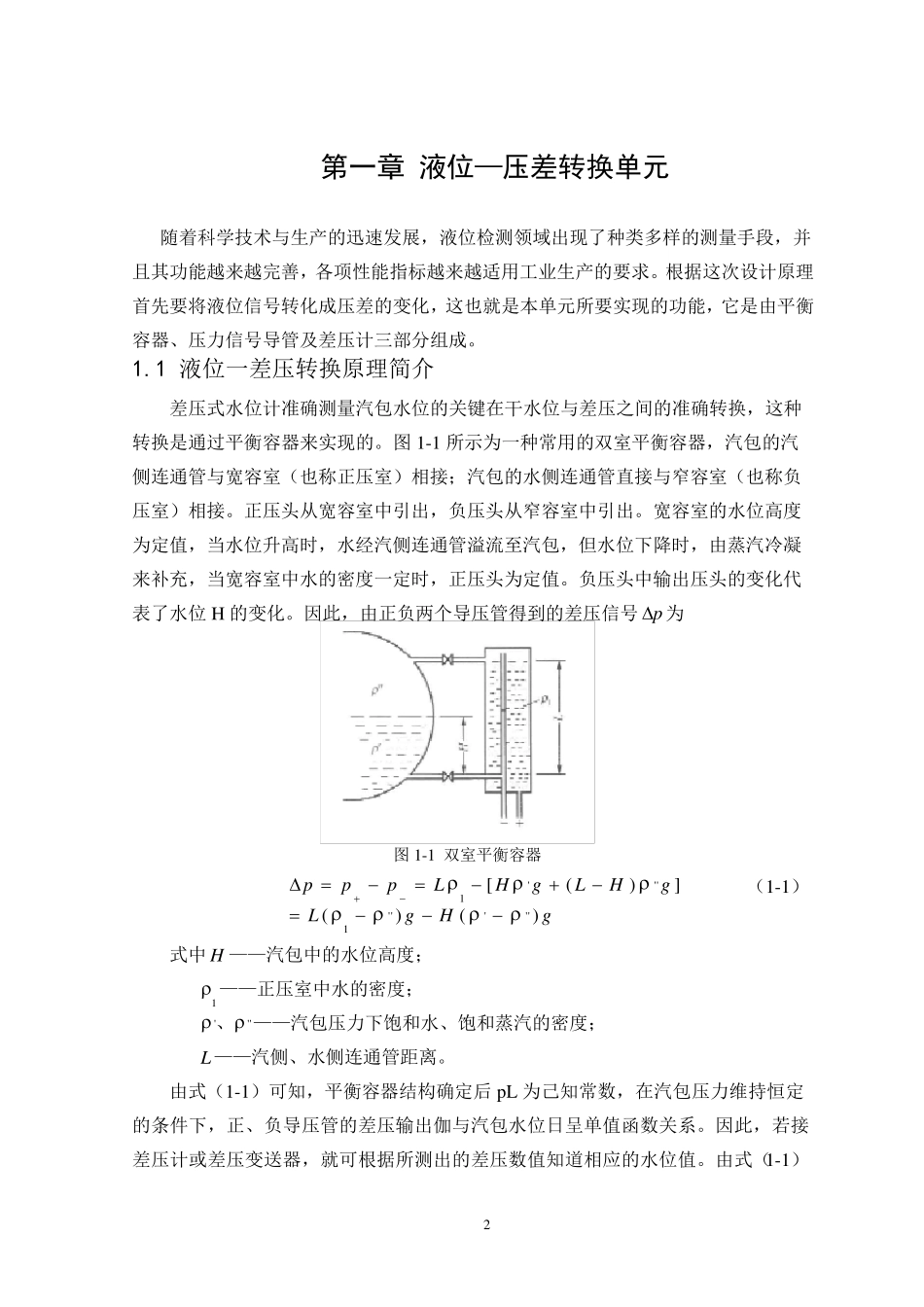

1 △ p i △ i △ u 引 言 液 位 测 量 技 术 是 基 于 液 位 敏 感 元 件 在 液 位 发 生 变 化 时 ,把 能 够 表 示 液 位 变 化 且于 检 测 的 物 理 量 变 化 值 检 测 出 来 ,再 把 这 些 物 理 量 变 化 值 采 用 相 应 的 简 便 可 靠 的 信号 处 理 手 段 转 换 成 能 够 用 来 显 示 的 信 号 。 液 位 测 量 的 方 法 根 据 液 位 敏 感 元 件 的 不 同有 很 多 种 。 电 容 式 差 压 变 送 器 因 为 结 构 简 单 、 不 需 传 动 机 构 、 动 态 响 应 好 、 灵 敏度 高 、 分 辨 力 强 、 使 用 维 护 方 便 ,能 在 恶 劣 的 环 境 下 工 作 等 特 点 ,被 广 泛 用 于 各 种 测量 场 合 。 差 动 结 构 的 电 容 式 变 送 器 可 以 大 大 降 低 其 非 线 性 ,提 高 其 灵 敏 度 ,同 时 ,还能 有 效 地 改 善 由 于 温 度 等 环 境 影 响 所 造成 的 误差 ,加上其 良好 的 稳定性 和极好 的 抗过载性 等 特 点 ,得到了极为 广 泛 的 应 用 。 本文采 用 差 动 结 构 的 电 容 式 变 送 器 作 为 液位 测 量 的 检 测 元 件 ,来 实现电 路的 主要性 能 指标为 ：基 本误差 为 ±0.5%；负载电 阻为 0~600 欧姆[在 24V(DC)供电 时 ]和0~1650 欧姆[在 45V(DC)供电 时 ]；电 源 电 压 为12~45 V(DC)， 一 般 为 24 V(DC)。 液 位 检 测 原 理 构 成 图 液位 电 容 式 差 压 计 液 位 压 差 转 换 输 出 电 路 输 出 限 幅 电 路 2 第一章 液位—压差转换单元 随 着 科 学 技 术 与 生 产 的 迅 速 发 展 ， 液 位 检 测 领 域 出 现 了 种 类 多 样 的 测 量 手 段 ， 并且 其 功 能 越 来 越 完 善 ， 各 项 性 能 指 标 越 来 越 适 用 工 业 生 产 的 要 求 。 根 据 这 次 设 计 原 理首 先 要 将 液 位 信 号 转 化 成 压 差 的 变 化 ， 这 也 就 是 本 单 元 所 要 实 现 的 功 能 ， 它 是 由 平 衡容 器 、 压 力 信 号 导 管 及 差 压 计 三 ...
