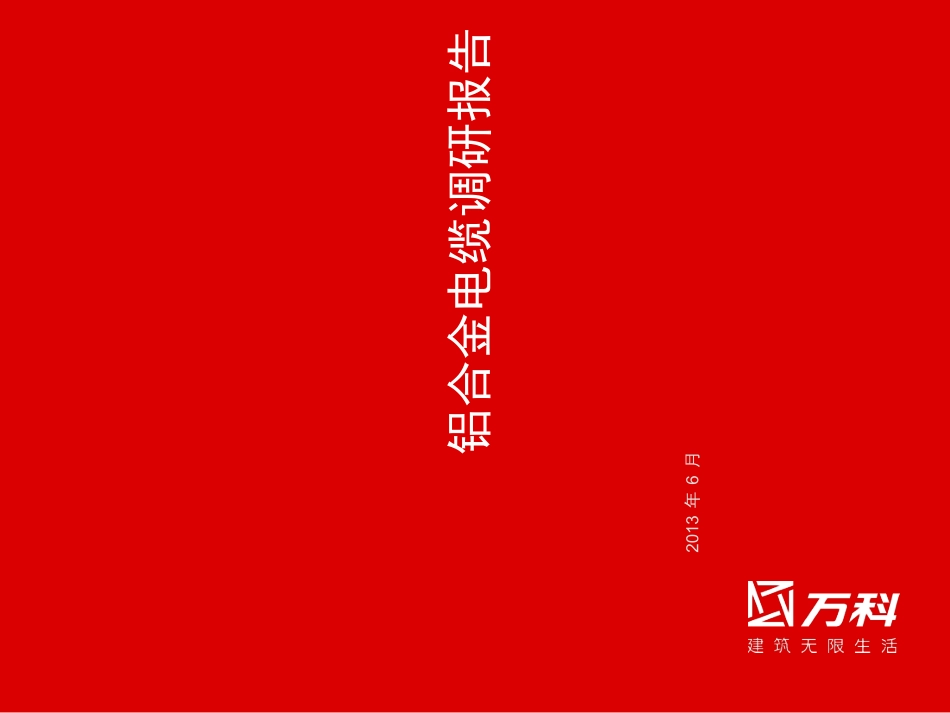

铝合金电缆调研报告_第1页
1/17

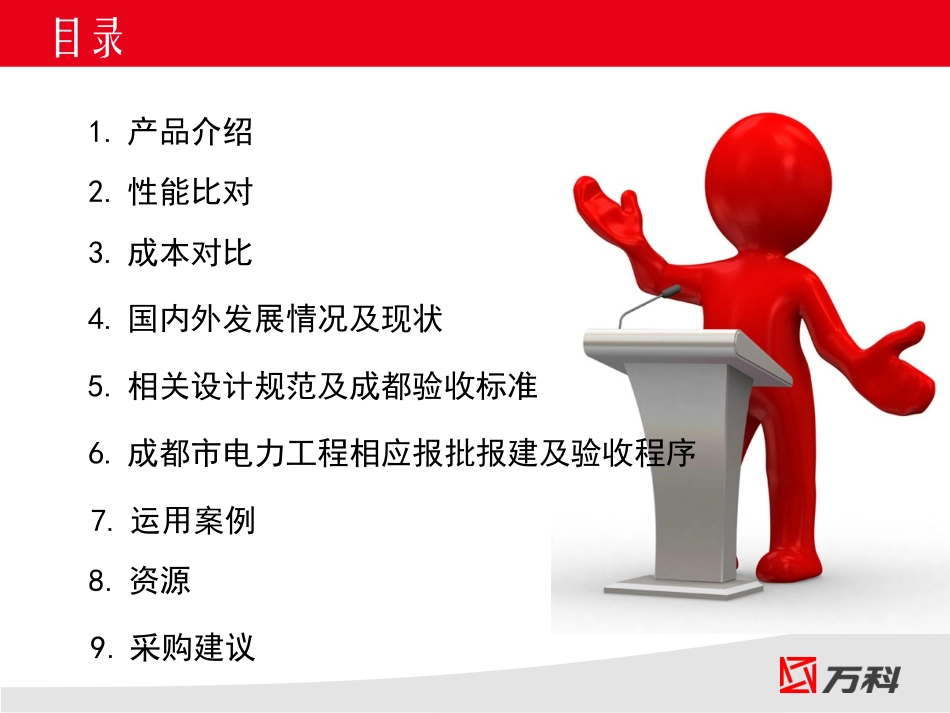

铝合金电缆调研报告_第2页
2/17

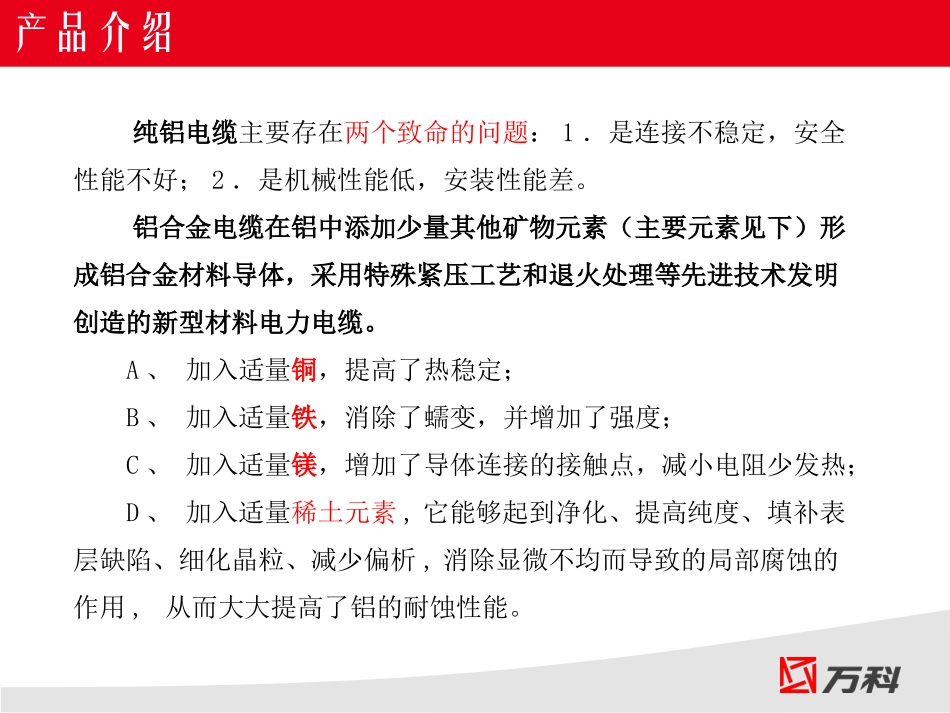

铝合金电缆调研报告_第3页
3/17
铝合金电缆调研报告2013年6月目录4.国内外发展情况及现状5.相关设计规范及成都验收标准2.性能比对3.成本对比1.产品介绍6.成都市电力工程相应报批报建及验收程序7.运用案例8.资源9.采购建议产品介绍纯铝电缆主要存在两个致命的问题:1.是连接不稳定,安全性能不好;2.是机械性能低,安装性能差。铝合金电缆在铝中添加少量其他矿物元素(主要元素见下)形成铝合金材料导体,采用特殊紧压工艺和退火处理等先进技术发明创造的新型材料电力电缆。A、加入适量铜,提高了热稳定;B、加入适量铁,消除了蠕变,并增加了强度;C、加入适量镁,增加了导体连接的接触点,减小电阻少发热;D、加入适量稀土元素,它能够起到净化、提高纯度、填补表层缺陷、细化晶粒、减少偏析,消除显微不均而导致的局部腐蚀的作用,从而大大提高了铝的耐蚀性能。性能对比电气性能:铝合金的电阻率介于铝与铜之间,略高于铝,而低于铜,在相同截流量前提下,同等长度的铝合金导体的重量仅为铜的一半。如果按铜的电导率是100%计算,合金导体的电导率约为61.2%,合金的比重为2.7,铜的比重为8.9,则(8.9/2.7)×(0.612/1)=2,即2单位重量的铜的电阻与1单位质量的合金的电阻相同,因此,当合金导体的截面积是铜的1.5倍时,其电气性能相同,即实现了和铜相同的截流量,电阻,和电压损失。铜的填充系数一般只能达到80%,常用的绝缘采用的是聚氯乙烯;目前铝合金电缆生产过程中经紧压技术,其导体的填充系数能达到93%,并且铝合金电缆采用的是硅烷交联聚乙烯,这种绝缘只需聚氯乙烯的2/3的厚度就能远远超过常规的绝缘性能,故要达到与铜箱体的电气性能,铝合金电缆外径仅在铜缆的基础上增加11%以内。一般设计师设计的敷设管道尺寸为铜缆的150%,最近考虑增容的问题,敷设管道的尺寸增加到铜缆的200%,所以穿管不成问题。可见,使用铝合金电缆不需性能对比机械性能:在相同电气性能条件下,铝合金电缆的重量约是铜电缆的46%-63%,同时相应地降低安装成本,减少安装设备和电缆的磨损,使安装工作更为轻松,提高了工程效率。反弹性能:在室温下,将相同载流量的铜电缆与铝合金电缆弯曲90°,应力释放后,平均反弹角度,反弹角度比铜电缆少40%;这种特性对安装很有利,在一些狭小的安装空间,电缆整形容易,可以随意弯曲,减小了施工难度。弯曲性能项目单芯电缆三芯电缆无铠装有铠装无铠装有铠装铜电缆最小弯曲半径20D15D15D12D铝合金电缆最小弯曲半径≤7D性能对比其他性能:耐候及阻燃性能铝合金电缆(有护套产品)通过了CSA(加拿大标准协会)耐候试验可在户外敷设使用。铝合金电缆(有护套产品)在中国国家电线电缆质量监督检验中心通过了抗紫外线老化实验。阻燃性:各项指标均符合甚至高于我国关于阻燃型电缆的测试标准《电线电缆燃烧试验方法》GB12666-90低温性能及化学性能低温性能:绝缘及护套材料具有良好的低温性能,敷设时环境温度可达-25℃,最低运行温度可达-40℃。化学性能:铝及铝合金在空气中能够迅速生成一层非常致密的氧化膜,氧化膜对内部的导体起到了保护作用,这便赋予铝以很好的耐腐蚀性能,使其被广泛应用于电缆的导体,以及许多工业元件和容器。ÂÁºÏ½ðµçÀÂÓëÍ­µçÀ¶Աȱí成本对比实现同样的电气性能,铝合金电缆直接采购成本比铜电缆低15—20%(规格越大价格优势越明显);由于其重量轻、柔韧性(反弹性)好,施工方便,铠装电缆甚至可省去桥架,安装成本可节约8%左右。以公园5号为例:序号铝合金电缆规格及型号单位数量单价合价铜电缆规格及型号单价合价1STABILOY-TC90-4x400米2715.80406.511103986.28YJV-0.6/1KV-4x240497.291350545.712STABILOY-TC90-4x185米448.08200.6489902.77(YJV-0.6/1KV-4x120)252.79113272.173STABILOY-TC90-4x120+1x50米489.42135.8566487.71YJV-0.6/1KV-4x70+1x35161.5179046.804STABILOY-TC90-4x35+1x16米89.2255.914988.07YJV-0.6/1KV-4x25+1x1668.626122.545STABILOY-TC90-4x70+1x35米1443.3999.17143141.71YJV-0.6/1KV-4x50+1x25116.11167592.356STABILOY-TC90-4x400+1x185米613.94466.07286139.02YJV-0.6/1KV-4x240+1...
