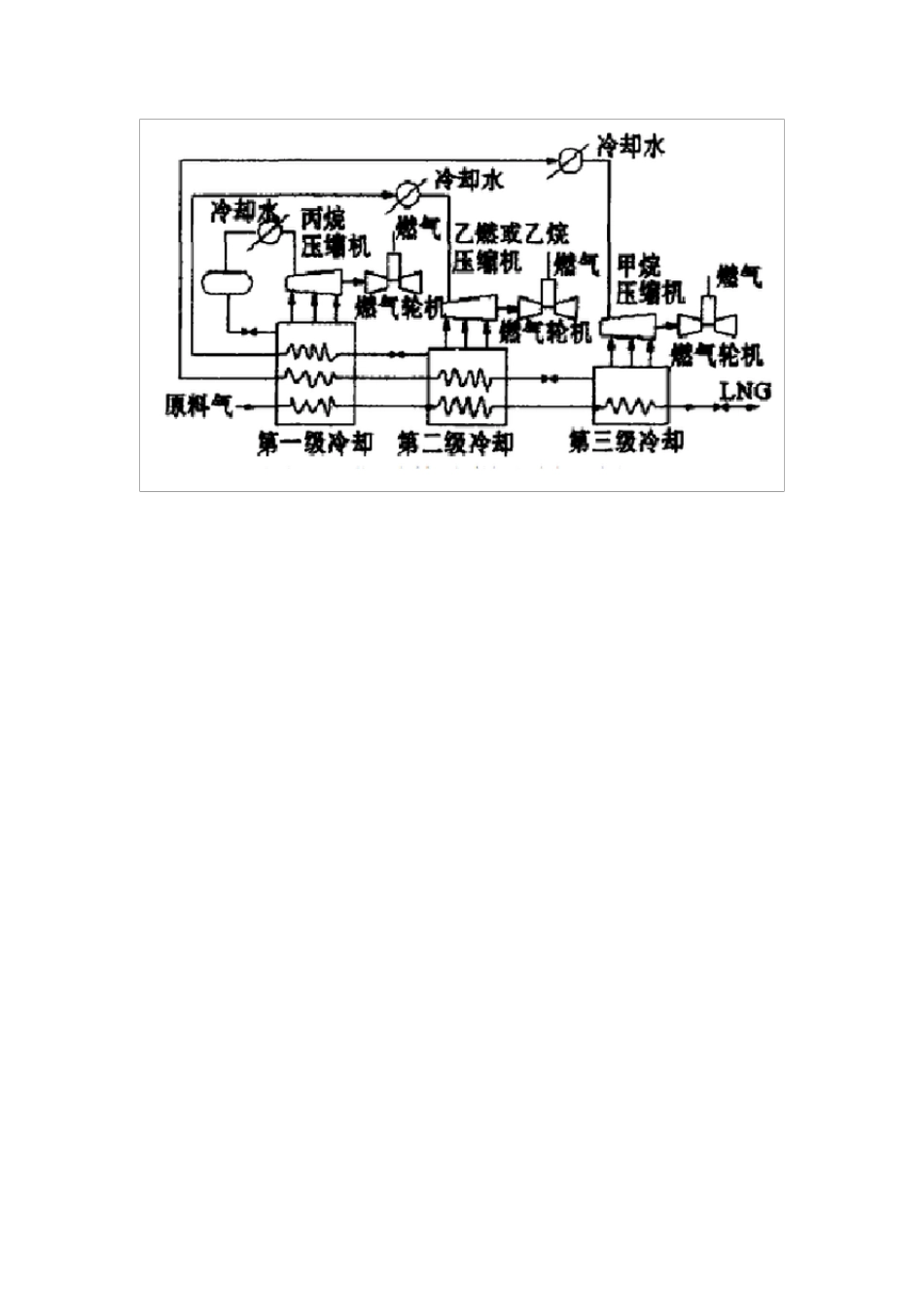

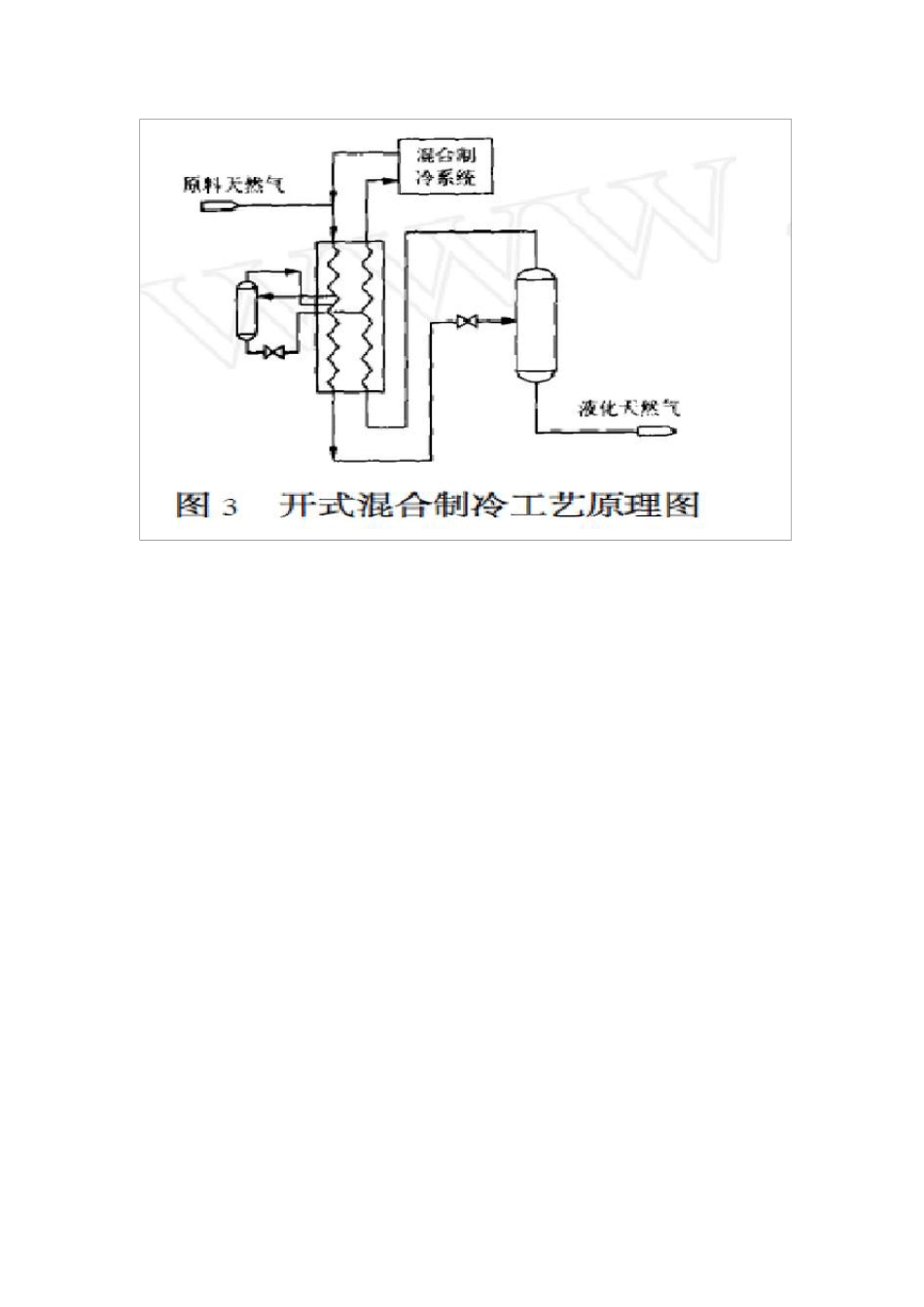

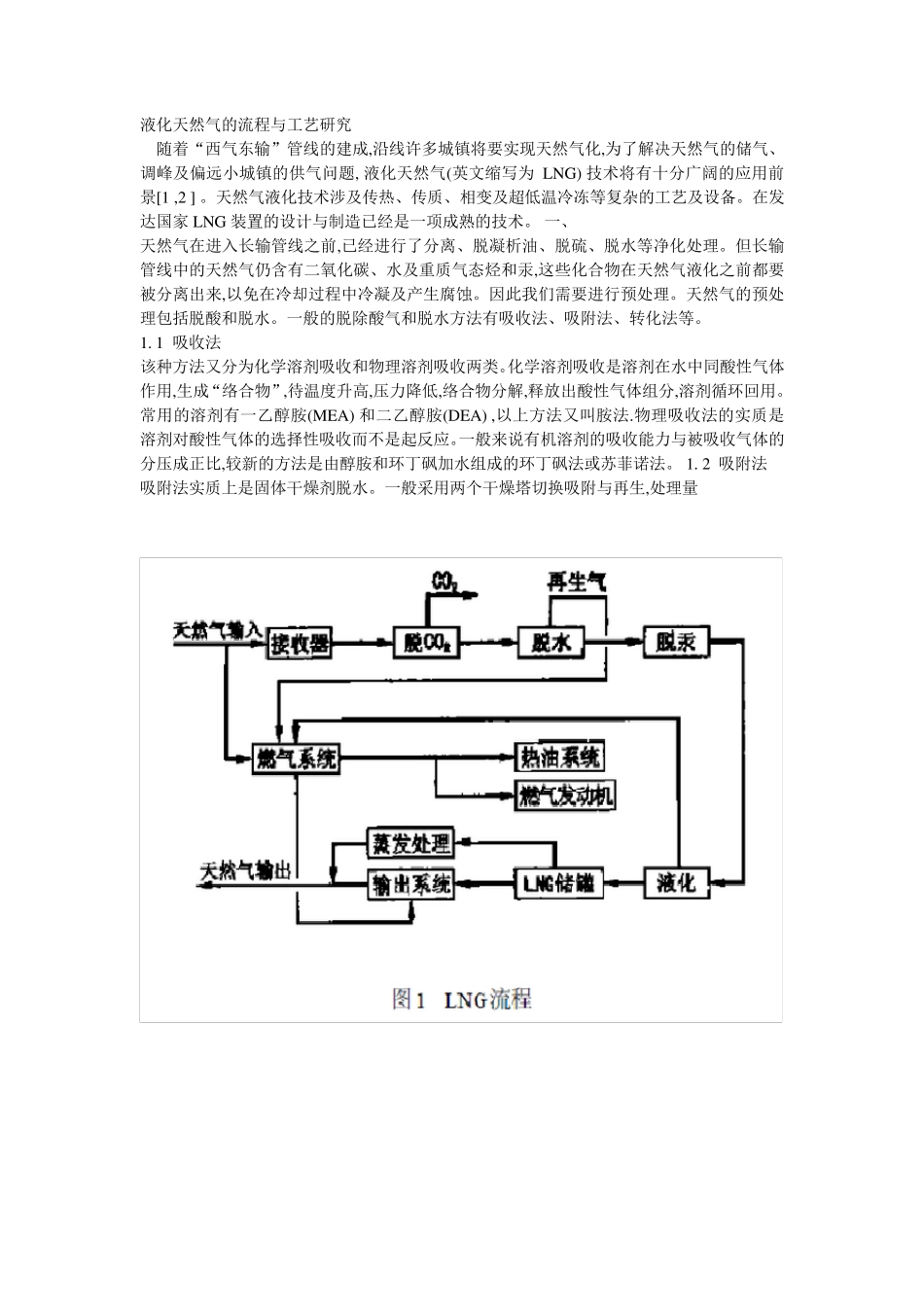

液化天然气的流程与工艺研究 随着“西气东输”管线的建成,沿线许多城镇将要实现天然气化,为了解决天然气的储气、调峰及偏远小城镇的供气问题, 液化天然气(英文缩写为 LNG) 技术将有十分广阔的应用前景[1 ,2 ] 。天然气液化技术涉及传热、传质、相变及超低温冷冻等复杂的工艺及设备。在发达国家 LNG 装置的设计与制造已经是一项成熟的技术。 一、 天然气在进入长输管线之前,已经进行了分离、脱凝析油、脱硫、脱水等净化处理。但长输管线中的天然气仍含有二氧化碳、水及重质气态烃和汞,这些化合物在天然气液化之前都要被分离出来,以免在冷却过程中冷凝及产生腐蚀。因此我们需要进行预处理。天然气的预处理包括脱酸和脱水。一般的脱除酸气和脱水方法有吸收法、吸附法、转化法等。 1. 1 吸收法 该种方法又分为化学溶剂吸收和物理溶剂吸收两类。化学溶剂吸收是溶剂在水中同酸性气体作用,生成“络合物”,待温度升高,压力降低,络合物分解,释放出酸性气体组分,溶剂循环回用。常用的溶剂有一乙醇胺(MEA) 和二乙醇胺(DEA) ,以上方法又叫胺法.物理吸收法的实质是溶剂对酸性气体的选择性吸收而不是起反应。一般来说有机溶剂的吸收能力与被吸收气体的分压成正比,较新的方法是由醇胺和环丁砜加水组成的环丁砜法或苏菲诺法。 1. 2 吸附法 吸附法实质上是固体干燥剂脱水。一般采用两个干燥塔切换吸附与再生,处理量 大的可用3 个或4 个塔。固体干燥剂种类很多,例如氯化钙、硅胶、活性炭、分子筛等。其中分子筛法是高效脱水方法,特别是抗酸性分子筛问世后,即使高酸性天然气也可以在不脱酸性气体情况下脱水。所以分子筛是优良的脱水剂。从长输管道来的天然气进行脱除CO2 和水后,进入液化工序。 二、 天然气液化系统主要包括天然气的预处理、液化、储存、运输、利用这5 个子系统。一般生产工艺过程是,将含甲烷90 %以上的天然气,经过“三脱”(即脱水、脱烃、脱酸性气体等) 净化处理后,采取先进的膨胀制冷工艺或外部冷源,使甲烷变为- 162 ℃的低温液体。目前天然气液化装置工艺路线主要有 3 种类型:阶式制冷工艺、混合制冷工艺和膨胀制冷工艺。 1. 阶式制冷工艺 阶式制冷工艺是一种常规制冷工艺(图 1) 。对于天然气液化过程,一般是由丙烷、乙烯和甲烷为制冷剂的3 个制冷循环阶组成,逐级提供天然气液化所需的冷量,制冷温度梯度分别为- 30 ℃、- 90℃及- 150 ℃左右。净化后的原料天然气在3 个制冷循环的冷却器中逐级冷却、...
