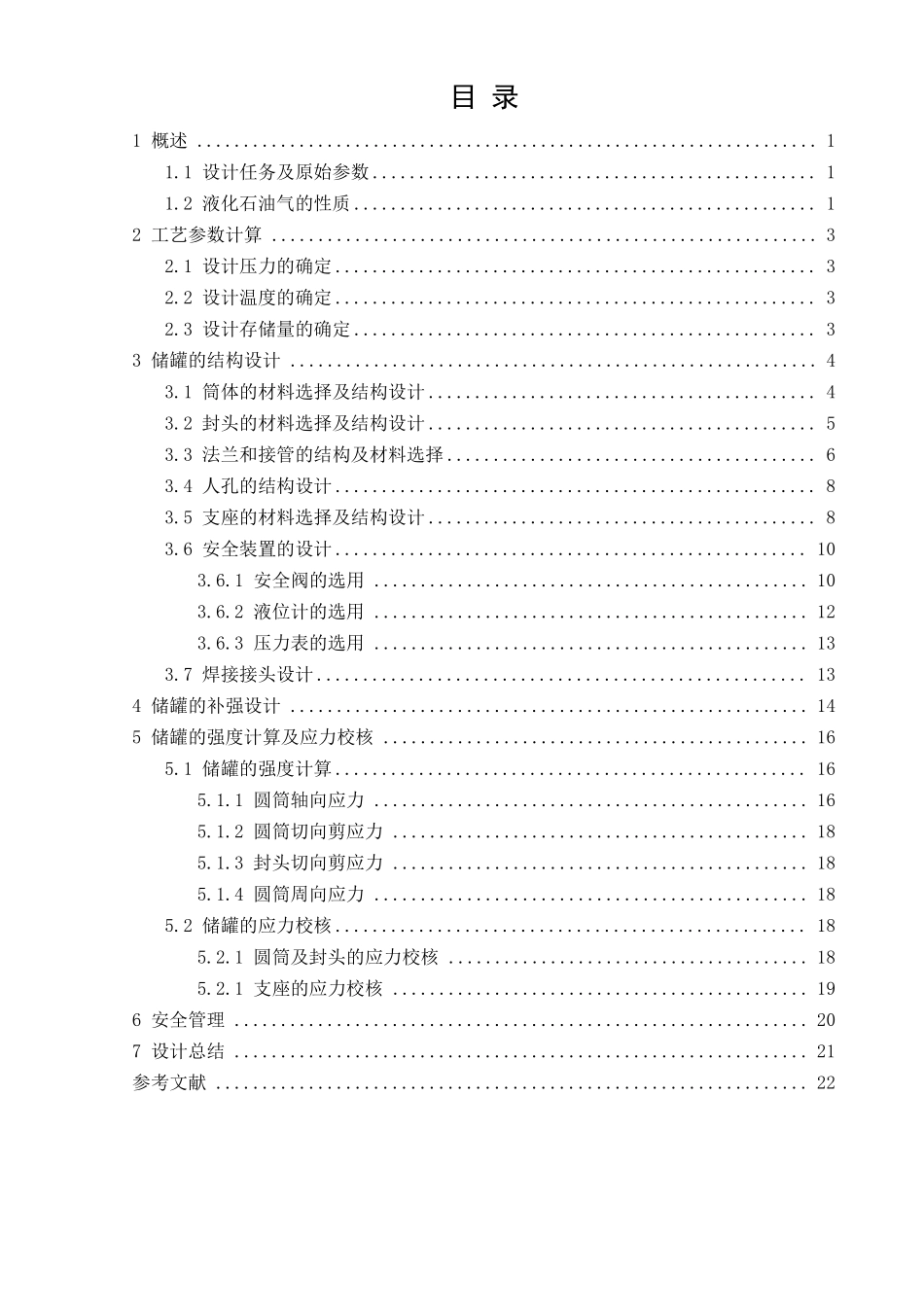

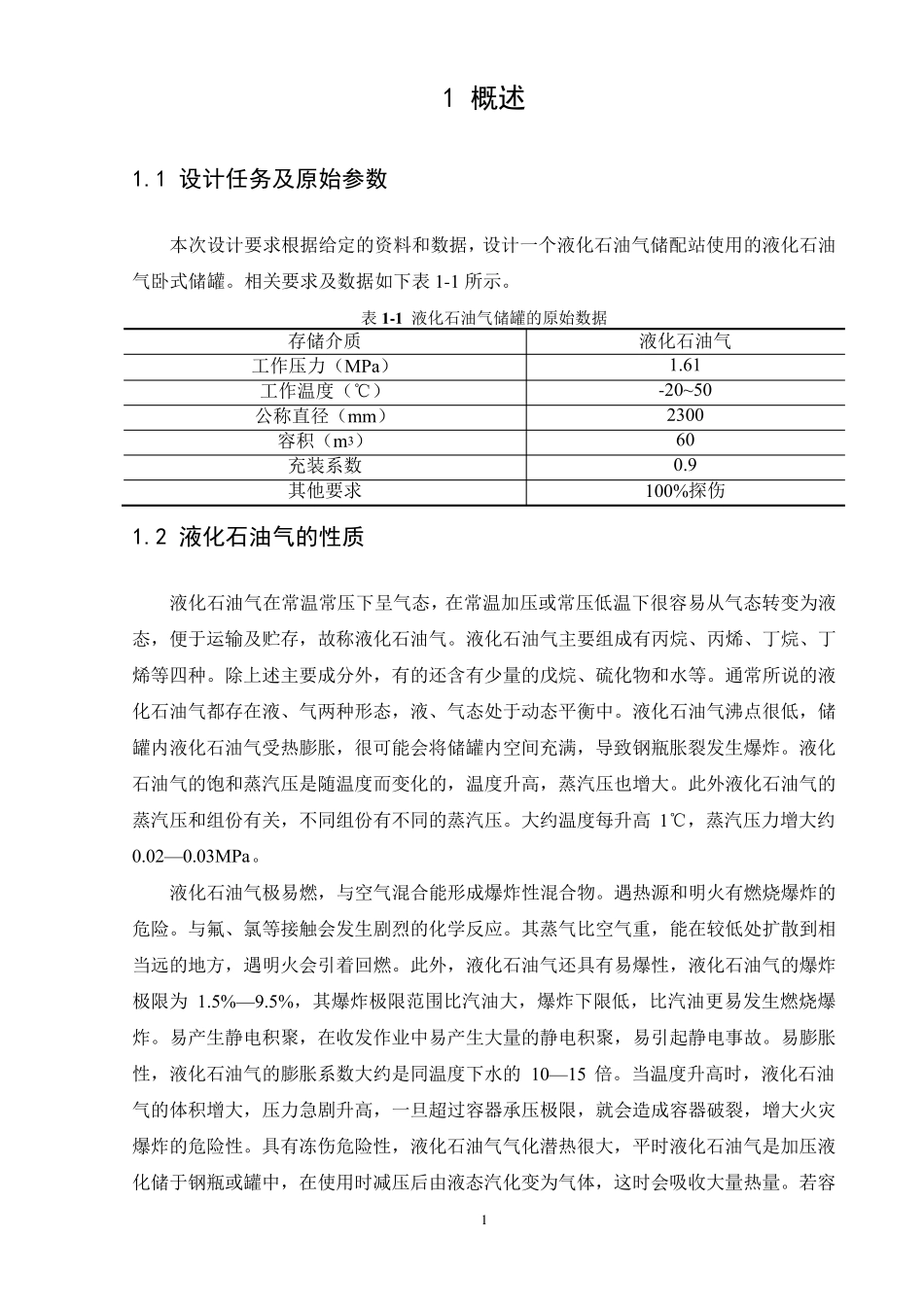

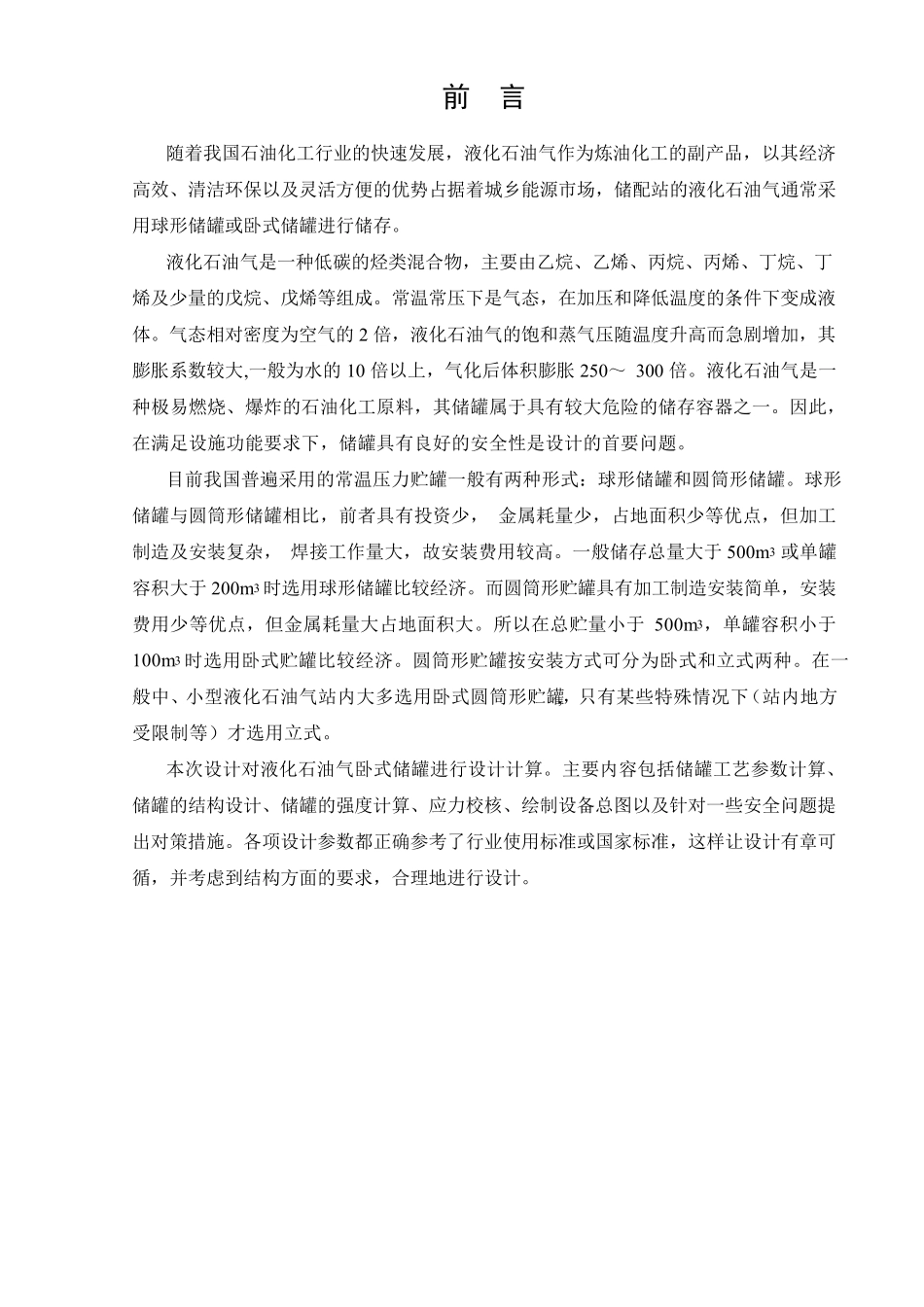

前 言 随着我国石油化工行业的快速发展，液化石油气作为炼油化工的副产品，以其经济高效、清洁环保以及灵活方便的优势占据着城乡能源市场，储配站的液化石油气通常采用球形储罐或卧式储罐进行储存。 液化石油气是一种低碳的烃类混合物，主要由乙烷、乙烯、丙烷、丙烯、丁烷、丁烯及少量的戊烷、戊烯等组成。常温常压下是气态，在加压和降低温度的条件下变成液体。气态相对密度为空气的2 倍，液化石油气的饱和蒸气压随温度升高而急剧增加，其膨胀系数较大,一般为水的10 倍以上，气化后体积膨胀 250～ 300 倍。液化石油气是一种极易燃烧、爆炸的石油化工原料，其储罐属于具有较大危险的储存容器之一。因此，在满足设施功能要求下，储罐具有良好的安全性是设计的首要问题。 目前我国普遍采用的常温压力贮罐一般有两种形式：球形储罐和圆筒形储罐。球形储罐与圆筒形储罐相比，前者具有投资少， 金属耗量少，占地面积少等优点，但加工制造及安装复杂， 焊接工作量大，故安装费用较高。一般储存总量大于 500m 3 或单罐容积大于 200m 3 时选用球形储罐比较经济。而圆筒形贮罐具有加工制造安装简单，安装费用少等优点，但金属耗量大占地面积大。所以在总贮量小于 500m 3，单罐容积小于100m 3 时选用卧式贮罐比较经济。圆筒形贮罐按安装方式可分为卧式和立式两种。在一般中、小型液化石油气站内大多选用卧式圆筒形贮罐,，只有某些特殊情况下（站内地方受限制等）才选用立式。 本次设计对液化石油气卧式储罐进行设计计算。主要内容包括储罐工艺参数计算、储罐的结构设计、储罐的强度计算、应力校核、绘制设备总图以及针对一些安全问题提出对策措施。各项设计参数都正确参考了行业使用标准或国家标准，这样让设计有章可循，并考虑到结构方面的要求，合理地进行设计。 目 录 1 概述 ................................................................... 1 1.1 设计任务及原始参数 ................................................ 1 1.2 液化石油气的性质 .................................................. 1 2 工艺参数计算 ........................................................... 3 2.1 设计压力的确定 .................................................... 3 2.2 设计温度的确定 .................................................... 3 2.3 设计存储量的确定 ..........................
