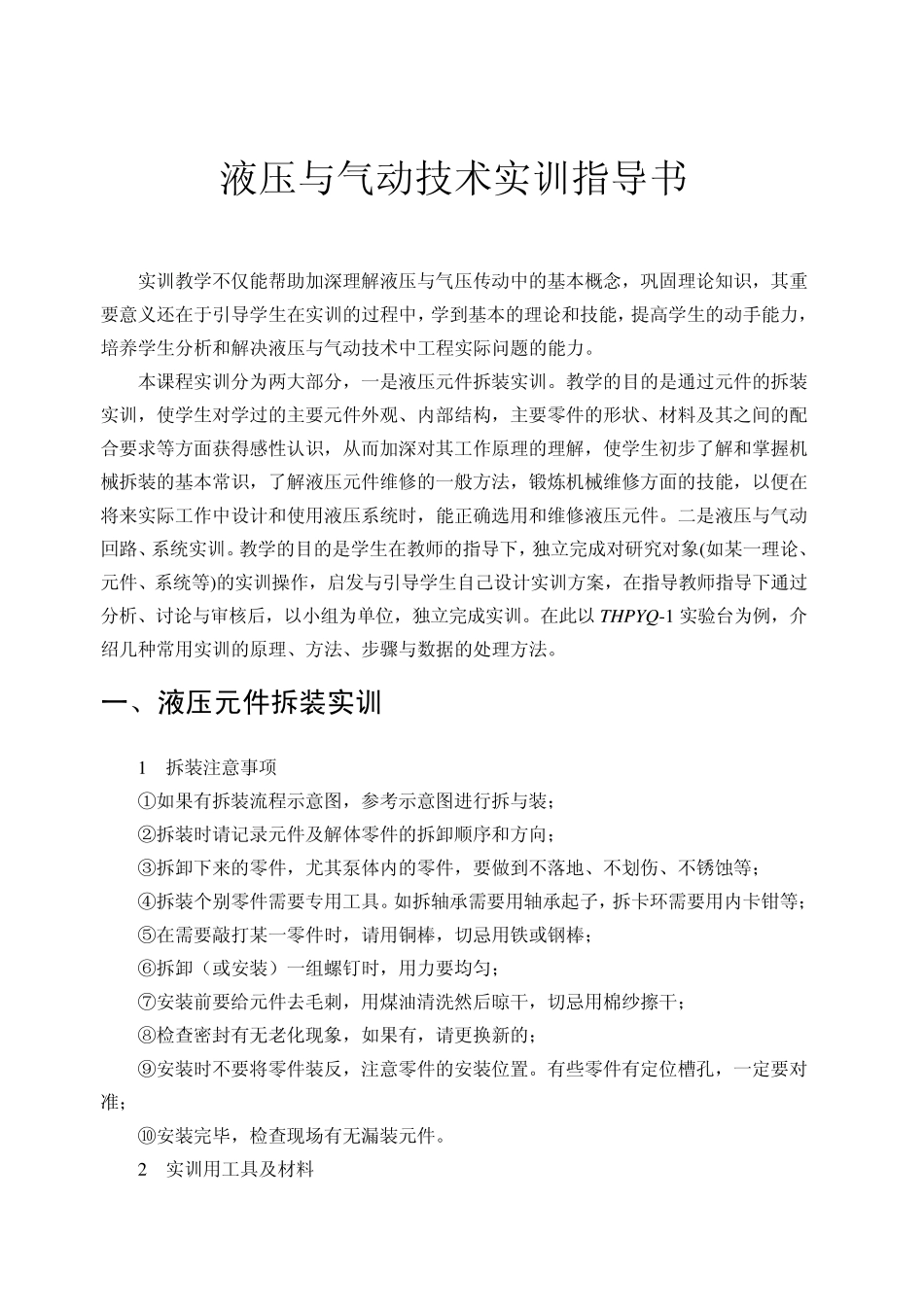

液压与气动技术实训指导书 实训教学不仅能帮助加深理解液压与气压传动中的基本概念，巩固理论知识，其重要意义还在于引导学生在实训的过程中，学到基本的理论和技能，提高学生的动手能力，培养学生分析和解决液压与气动技术中工程实际问题的能力。 本课程实训分为两大部分，一是液压元件拆装实训。教学的目的是通过元件的拆装实训，使学生对学过的主要元件外观、内部结构，主要零件的形状、材料及其之间的配合要求等方面获得感性认识，从而加深对其工作原理的理解，使学生初步了解和掌握机械拆装的基本常识，了解液压元件维修的一般方法，锻炼机械维修方面的技能，以便在将来实际工作中设计和使用液压系统时，能正确选用和维修液压元件。二是液压与气动回路、系统实训。教学的目的是学生在教师的指导下，独立完成对研究对象(如某一理论、元件、系统等)的实训操作，启发与引导学生自己设计实训方案，在指导教师指导下通过分析、讨论与审核后，以小组为单位，独立完成实训。在此以 THPYQ-1 实验台为例，介绍几种常用实训的原理、方法、步骤与数据的处理方法。 一、液压元件拆装实训 1 . 拆装注意事项 ①如果有拆装流程示意图，参考示意图进行拆与装； ②拆装时请记录元件及解体零件的拆卸顺序和方向； ③拆卸下来的零件，尤其泵体内的零件，要做到不落地、不划伤、不锈蚀等； ④拆装个别零件需要专用工具。如拆轴承需要用轴承起子，拆卡环需要用内卡钳等； ⑤在需要敲打某一零件时，请用铜棒，切忌用铁或钢棒； ⑥拆卸（或安装）一组螺钉时，用力要均匀； ⑦安装前要给元件去毛刺，用煤油清洗然后晾干，切忌用棉纱擦干； ⑧检查密封有无老化现象，如果有，请更换新的； ⑨安装时不要将零件装反，注意零件的安装位置。有些零件有定位槽孔，一定要对准； ⑩安装完毕，检查现场有无漏装元件。 2 . 实训用工具及材料 钳工台虎钳、内六角扳手、活口扳手、螺丝刀、涨圈钳、游标卡尺、钢板尺、润滑油、化纤布料、各类液压泵、液压阀及其它液压元件等。 （一）液压泵拆装实训 1 . 实训目的 通过对各种液压泵进行拆装，使学生对各种液压泵的结构有深入了解，并能依据流体力学的基本概念和定律来分析总结容积式泵的特性，掌握各种液压泵的工作原理、结构特点、使用性能等。同时锻炼学生实际动手能力。 2 . 实训任务 1 ）了解液压泵的种类及分类方法； 2 ）通过对液压泵的实际拆装操作，掌握各种液压泵的工作原理和结构； 3...
