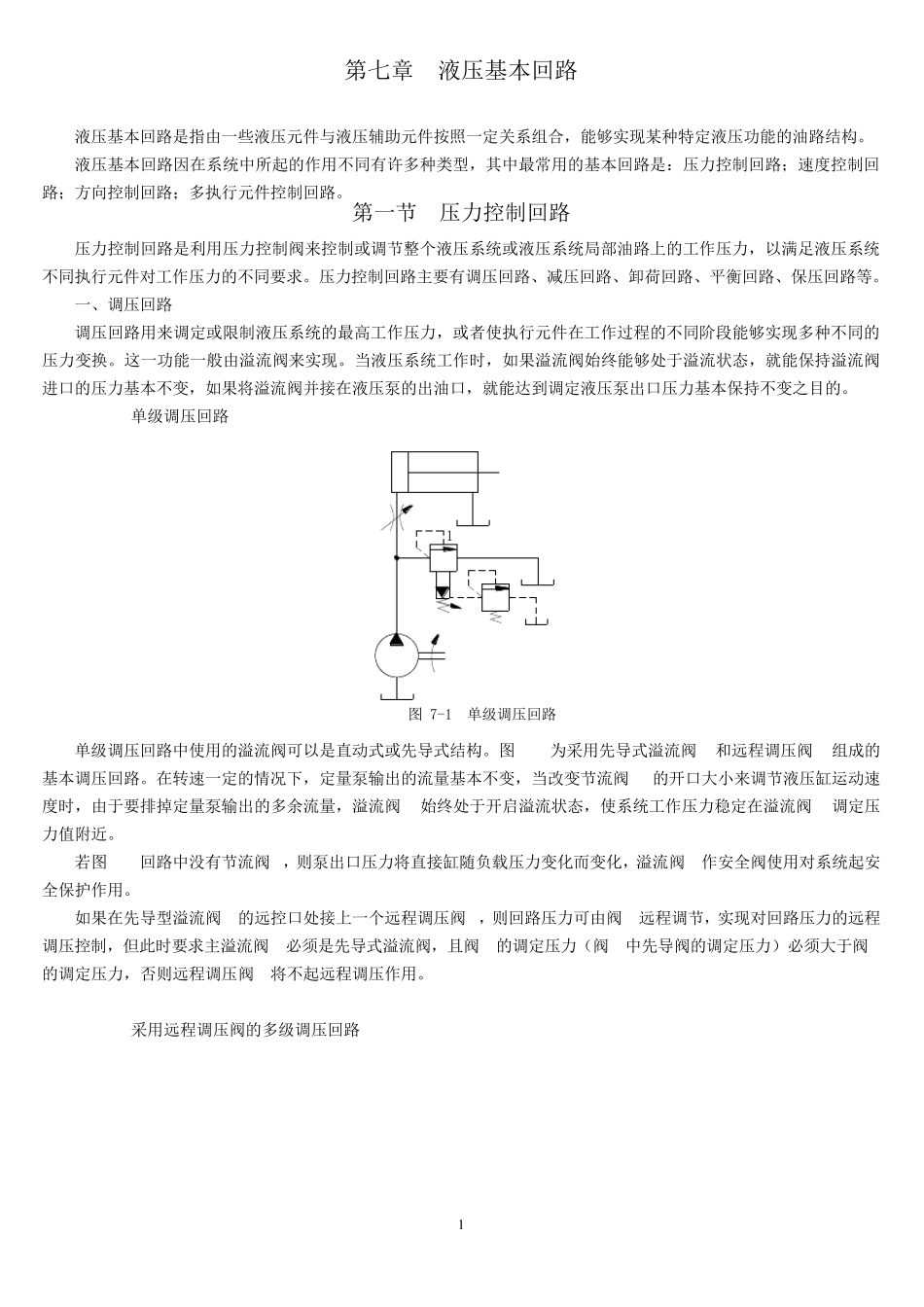

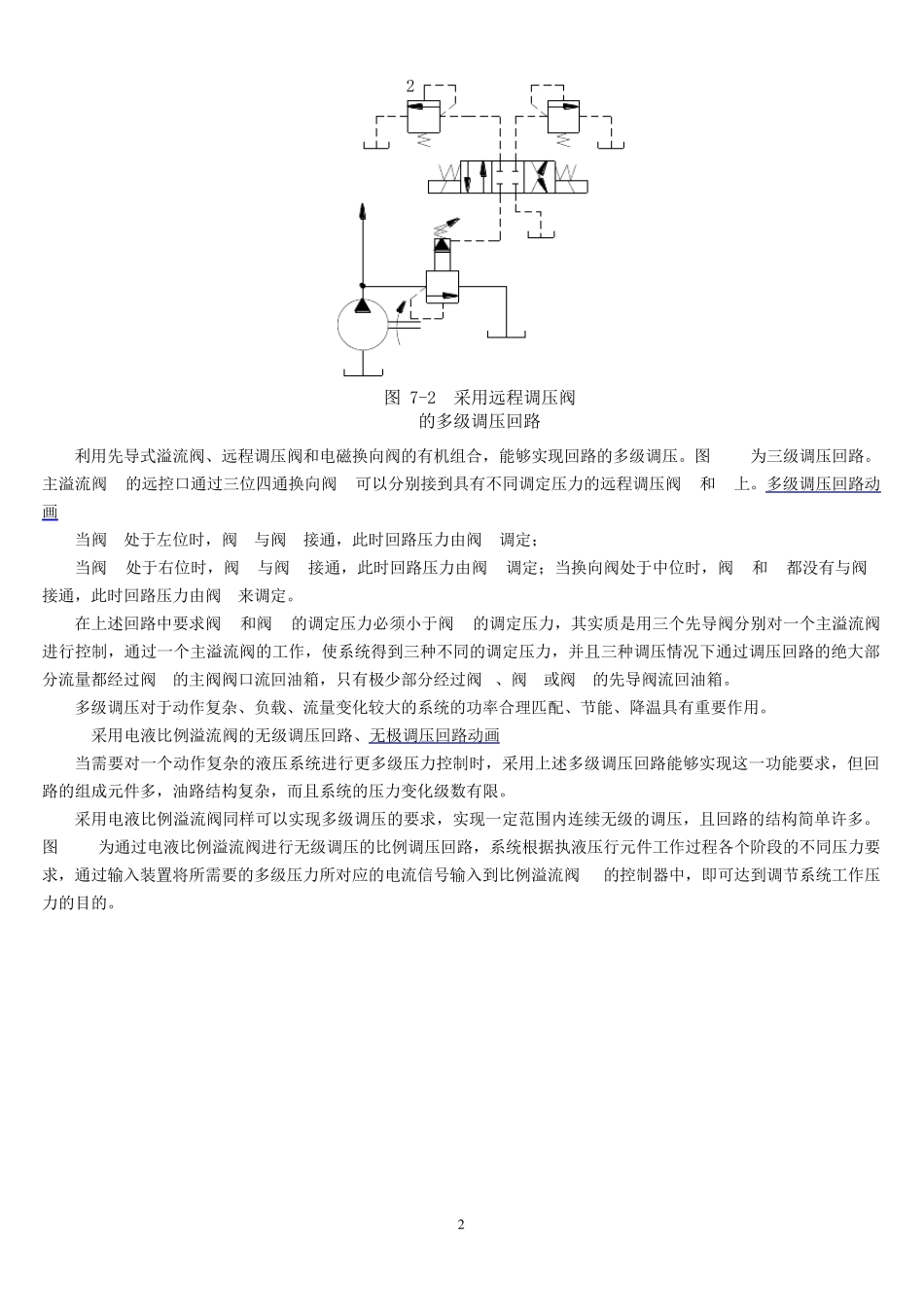

1 第七章 液压基本回路 液压基本回路是指由一些液压元件与液压辅助元件按照一定关系组合,能够实现某种特定液压功能的油路结构。 液压基本回路因在系统中所起的作用不同有许多种类型,其中最常用的基本回路是:压力控制回路;速度控制回路;方向控制回路;多执行元件控制回路。 第一节 压力控制回路 压力控制回路是利用压力控制阀来控制或调节整个液压系统或液压系统局部油路上的工作压力,以满足液压系统不同执行元件对工作压力的不同要求。压力控制回路主要有调压回路、减压回路、卸荷回路、平衡回路、保压回路等。 一、调压回路 调压回路用来调定或限制液压系统的最高工作压力,或者使执行元件在工作过程的不同阶段能够实现多种不同的压力变换。这一功能一般由溢流阀来实现。当液压系统工作时,如果溢流阀始终能够处于溢流状态,就能保持溢流阀进口的压力基本不变,如果将溢流阀并接在液压泵的出油口,就能达到调定液压泵出口压力基本保持不变之目的。 1. 1. 单级调压回路 图 7-1 单级调压回路213 单级调压回路中使用的溢流阀可以是直动式或先导式结构。图 7-1为采用先导式溢流阀1和远程调压阀3组成的基本调压回路。在转速一定的情况下,定量泵输出的流量基本不变,当改变节流阀2的开口大小来调节液压缸运动速度时,由于要排掉定量泵输出的多余流量,溢流阀1始终处于开启溢流状态,使系统工作压力稳定在溢流阀1调定压力值附近。 若图 7-1回路中没有节流阀2,则泵出口压力将直接缸随负载压力变化而变化,溢流阀1作安全阀使用对系统起安全保护作用。 如果在先导型溢流阀1的远控口处接上一个远程调压阀3,则回路压力可由阀3远程调节,实现对回路压力的远程调压控制,但此时要求主溢流阀1必须是先导式溢流阀,且阀1的调定压力(阀1中先导阀的调定压力)必须大于阀3的调定压力,否则远程调压阀3将不起远程调压作用。 2. 2. 采用远程调压阀的多级调压回路 2 2341图 7-2 采用远程调压阀的多级调压回路 利用先导式溢流阀、远程调压阀和电磁换向阀的有机组合,能够实现回路的多级调压。图 7-2为三级调压回路。主溢流阀1的远控口通过三位四通换向阀4可以分别接到具有不同调定压力的远程调压阀2和 3上。多级调压回路动画 当阀4处于左位时,阀2与阀1接通,此时回路压力由阀2调定; 当阀4处于右位时,阀3与阀1接通,此时回路压力由阀3调定;当换向阀处于中位时,阀2和 3都没有与阀1接通,此时回路压力由阀1来调定。 在上述...
