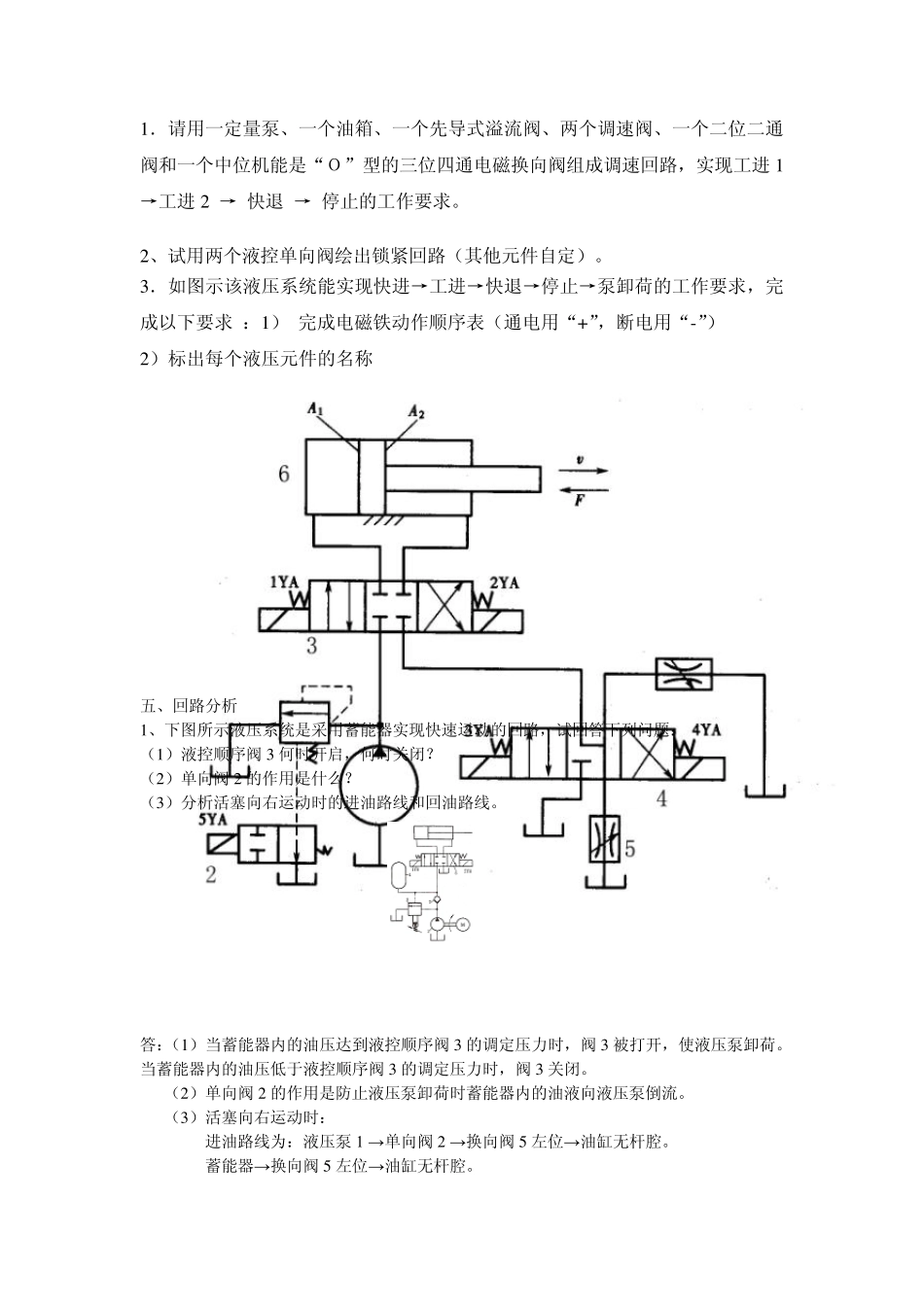

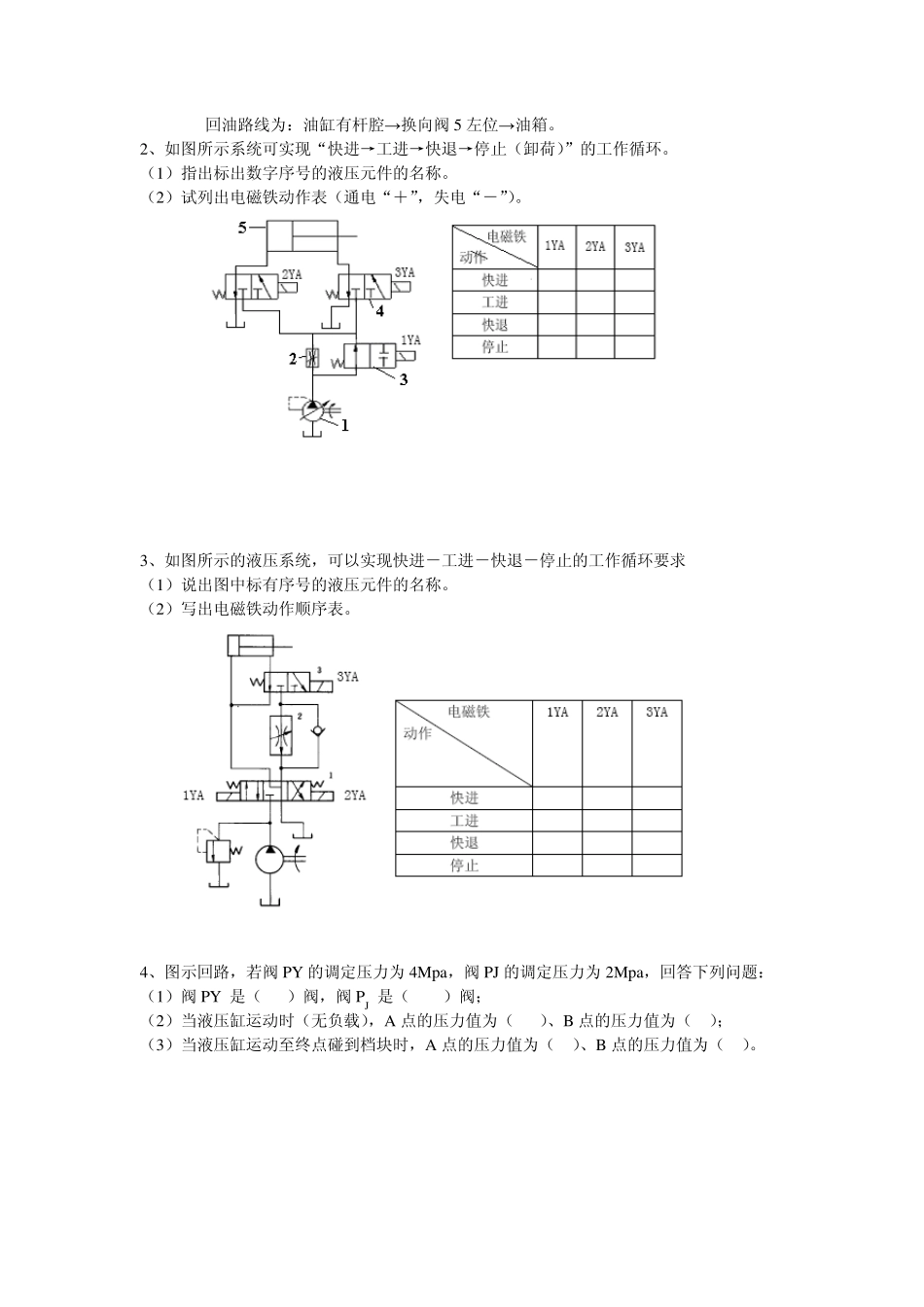

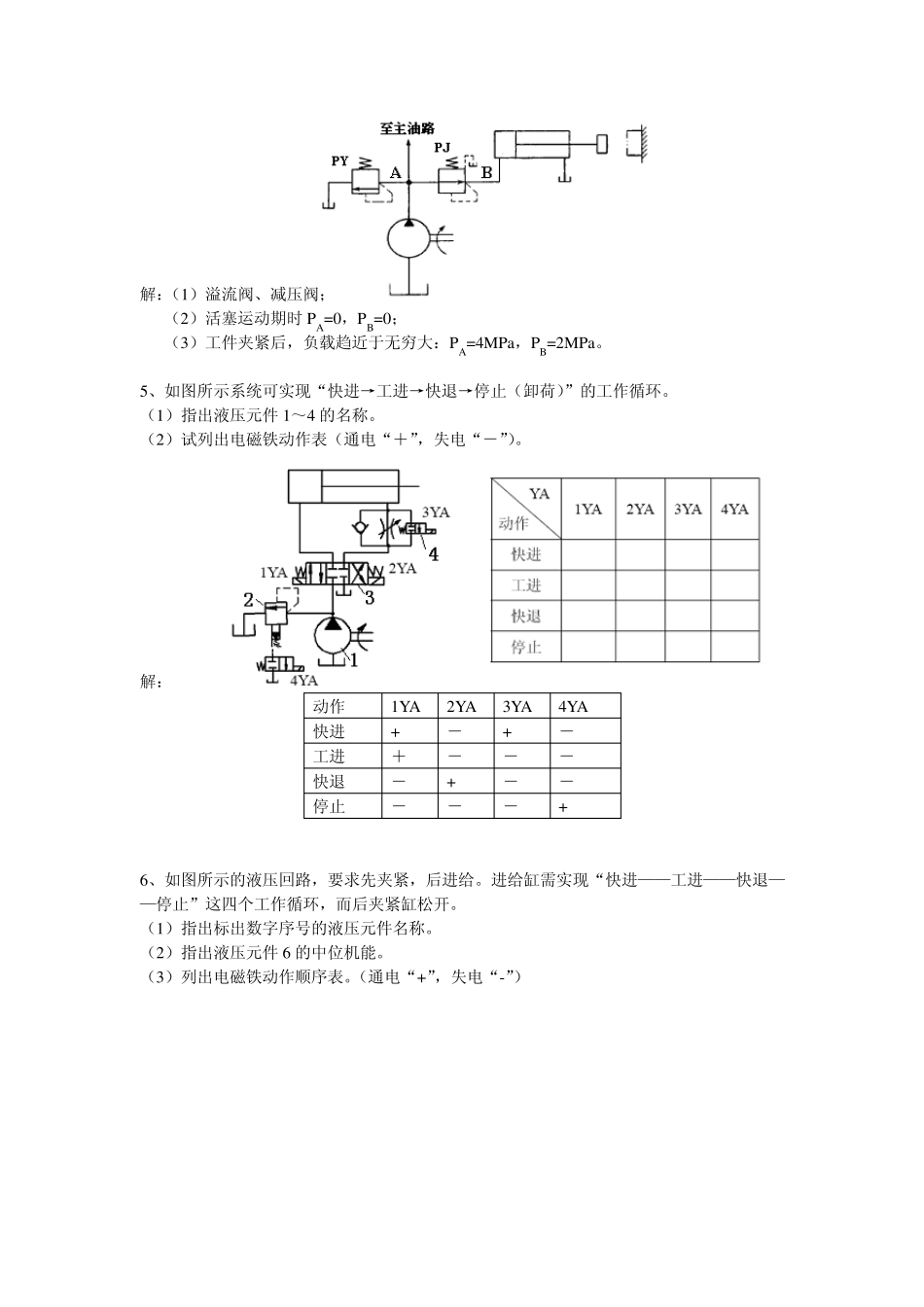

1 ．请用一定量泵、一个油箱、一个先导式溢流阀、两个调速阀、一个二位二通阀和一个中位机能是“Ｏ”型的三位四通电磁换向阀组成调速回路，实现工进 1→工进 2 → 快退 → 停止的工作要求。 2 、试用两个液控单向阀绘出锁紧回路（其他元件自定）。 3 ．如图示该液压系统能实现快进→工进→快退→停止→泵卸荷的工作要求，完成以下要求 ：1 ） 完成电磁铁动作顺序表（通电用“+”，断电用“-”） 2 ）标出每个液压元件的名称 五、回路分析 1 、下图所示液压系统是采用蓄能器实现快速运动的回路，试回答下列问题： （1 ）液控顺序阀3 何时开启，何时关闭？ （2 ）单向阀2 的作用是什么？ （3 ）分析活塞向右运动时的进油路线和回油路线。 答：（1 ）当蓄能器内的油压达到液控顺序阀3 的调定压力时，阀3 被打开，使液压泵卸荷。当蓄能器内的油压低于液控顺序阀3 的调定压力时，阀3 关闭。 （2 ）单向阀2 的作用是防止液压泵卸荷时蓄能器内的油液向液压泵倒流。 （3 ）活塞向右运动时： 进油路线为：液压泵1 → 单向阀2 → 换向阀5 左位→ 油缸无杆腔。 蓄能器→ 换向阀5 左位→ 油缸无杆腔。 回油路线为：油缸有杆腔→换向阀5 左位→油箱。 2、如图所示系统可实现“快进→工进→快退→停止（卸荷）”的工作循环。 （1）指出标出数字序号的液压元件的名称。 （2）试列出电磁铁动作表（通电“＋”，失电“－”）。 3、如图所示的液压系统，可以实现快进－工进－快退－停止的工作循环要求 （1）说出图中标有序号的液压元件的名称。 （2）写出电磁铁动作顺序表。 4、图示回路，若阀PY 的调定压力为4Mpa，阀PJ 的调定压力为2Mpa，回答下列问题： （1）阀PY 是（ ）阀，阀PJ 是（ ）阀； （2）当液压缸运动时（无负载），A 点的压力值为（ ）、B 点的压力值为（ ）； （3）当液压缸运动至终点碰到档块时，A 点的压力值为（ ）、B 点的压力值为（ ）。 解：（1）溢流阀、减压阀； （2）活塞运动期时PA=0，PB=0； （3）工件夹紧后，负载趋近于无穷大：PA=4MPa，PB=2MPa。 5、如图所示系统可实现“快进→工进→快退→停止（卸荷）”的工作循环。 （1）指出液压元件1～4 的名称。 （2）试列出电磁铁动作表（通电“＋”，失电“－”）。 解： 动作 1YA 2YA 3YA 4YA 快进 + － + － 工进 ＋ － － － 快退 － + － － 停止 － － － + 6、如图所示...
