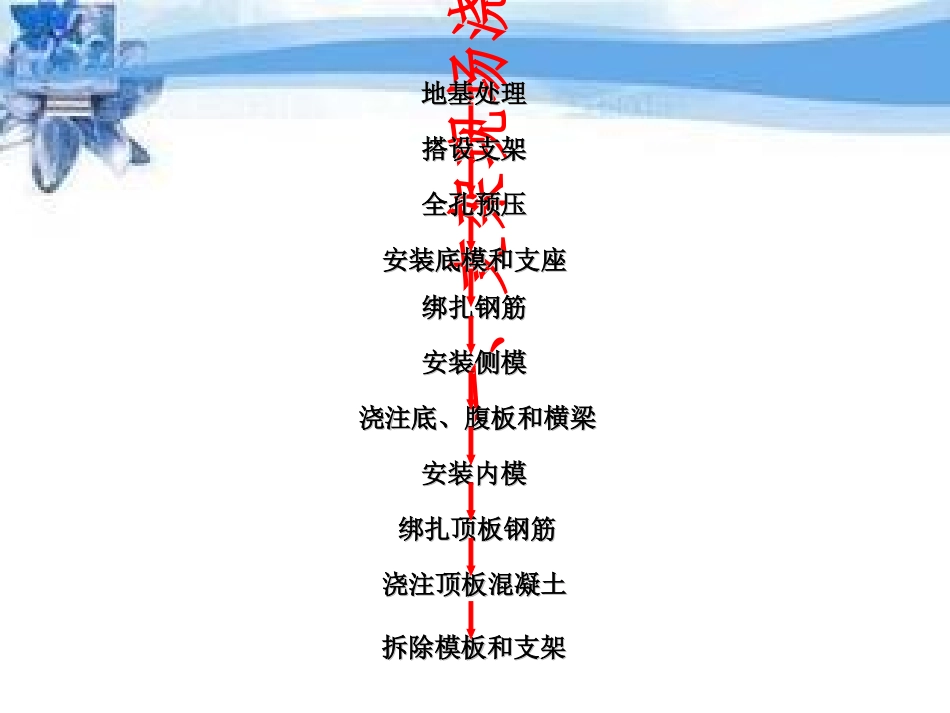

满堂支架现场施工法满堂支架的施工工艺满堂支架的施工工艺支架现场浇筑工艺流程支架的类型支架的搭设支架的预压与拆除满堂支架施工优缺点扩展（碗扣式脚手架）（碗扣式脚手架）一、支架现场浇筑工艺流程安装内模安装内模拆除模板和支架拆除模板和支架地基处理地基处理搭设支架搭设支架安装侧模安装侧模安装底模和支座安装底模和支座绑扎钢筋绑扎钢筋浇注底、腹板和横梁浇注底、腹板和横梁绑扎顶板钢筋绑扎顶板钢筋浇注顶板混凝土浇注顶板混凝土全孔预压全孔预压二、支架类型二、支架类型支架的基本要求支架的基本要求：宽度应满足工人操作、材料堆置和运输的需要，脚手架的宽度一般为1.5～2.0m；并保证有足够的强度、刚度和稳定性；构造简单；装拆方便并能多次周转使用。满堂式支架简图满堂式支架简图三、支架的搭设三、支架的搭设支架设计：支架设计：（1）支架虽为临时结构，但它要在施工过程中承受桥梁的大部分荷载，因此从受力和使用性能上要求必须有足够的强度和刚度，同时支架的基础应可靠，构件之间的结合要紧密，并要有足够的纵，横，斜向的连接杆件，是支架成为空间稳定的整体。（2）对河道中的支架要充分考虑洪水和漂流物的影响。支架组拼后，应考虑洪水的影响及漂流物对支架安全的威胁。（3）支架在受荷后将有变形和挠度，在安装前要进行计算，以变设置合理的预拱度，使结构的外形尺寸和标高符合设计要求。（4）支架上要设置落架设备，落架时要对称，均匀，不应使主梁局部受力（5）构造和制作简单，拆卸方便要能增加周转次数。四、支架的预压与拆除四、支架的预压与拆除支架的预压支架的预压目的：为消除支架在搭设时接缝处的非弹性变形和地基的非弹性沉陷而获得稳定的支架，应逐孔进行预压。为获得支架在荷载作用下的弹性变形数据，确定合理的施工预拱度，使箱梁在卸落支架后获得符合设计的标高和外形，应进行沉降观测。（支架预压的目的：1、检查支架的安全性，确保施工安全。2、消除地基非弹性变形和支架非弹性变形的影响，有利于桥面线形控制。）材料：用编织袋装砂或水箱对支架进行预压，预压荷载为梁体自重的120%。11、堆载、堆载支架预压时因考虑到堆载的物品和施工过程中工人的操作误差等因素，则取1.2的不均匀系数，用编织袋装砂作预压材料，砂袋的堆积高度按梁体自重分布曲线图变化取值，从而使预压荷载的分布与梁体荷载的分布相吻合。22、监测点布设、监测点布设在堆载区设置系统测量点，其分布跨中、1/4处、1/8处、每跨两端，每个断面的底板边线、底板中线处各布置一个监测点，同时相应地在地基础上设置监测点，在支架基础上对应地再布设观测点。33、监测方法、监测方法为了找出支架在上部荷载作用下的塑性、弹性变形，在加载50%和100%后均要复测各控制点标高，加载100%预压荷载并持荷24小时后要再次复测各控制点标高，如果加载100%后所测数据与持荷24小时后所测数据变化很小时，待24小时内累计沉降量不超过1.5mm，方达到设计要求，表明地基及支架已基本沉降到位，可卸载，否则还须持荷进行预压，直到地基及支架沉降到位方可卸压。卸压完成后，要再次复测各控制点标高，以便得出支架和地基的弹性变形量（等于卸压后标高减去持荷后所测标高），用总沉降量（即支架持荷后稳定沉降量）减去弹性变形量为支架和地基的非弹性变形（即塑性变形）量。预压完成后要根据预压成果通过可调顶托调整支架的标高。沉降观测一直持续到整个箱梁浇注完毕，特别注意砼浇注时支架的沉降，若浇注时，支架沉降超过预压沉降观测时预留沉降量时，应停止继续浇注，以防事故的发生。44、预压注意事项、预压注意事项（1）脚手架要符合相关要求。（2）工作人员必须戴安全帽、系安全带、穿防滑鞋。（3）作业层上施工荷载应符合设计要求，不得超载。（4）当有六级及六级以上大风和雾、雨雪天气时停止脚手架搭设。（5）支架拼装完成后，上下通道设置栏杆并且要设置安全网。支架的拆除支架的拆除拆除顺序满堂支架拆架程序应遵守由上而下，先搭后拆的原则，不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除大横杆、斜撑、剪刀...
