液压油缸的设计内容和步骤VIP专享VIP免费

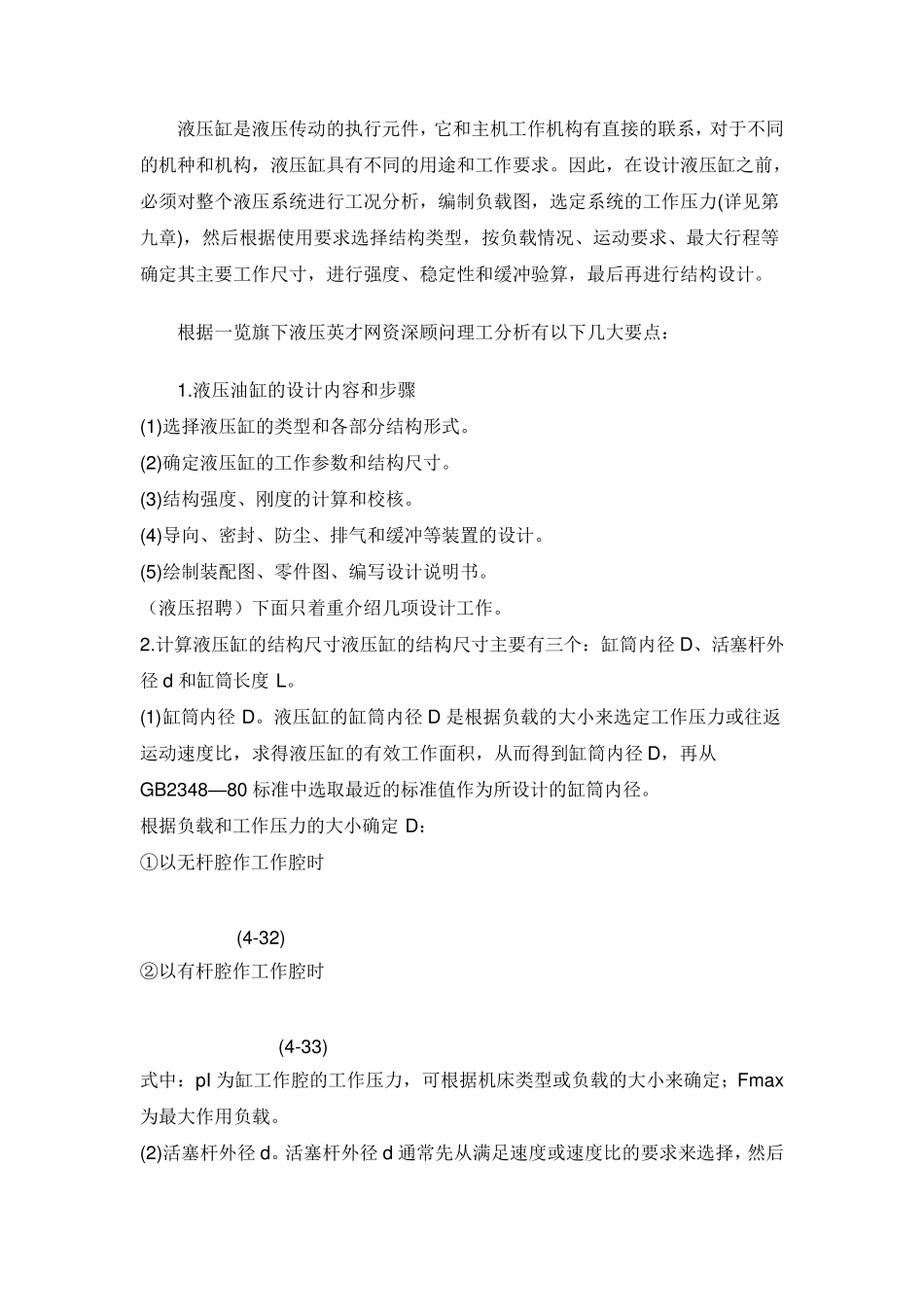

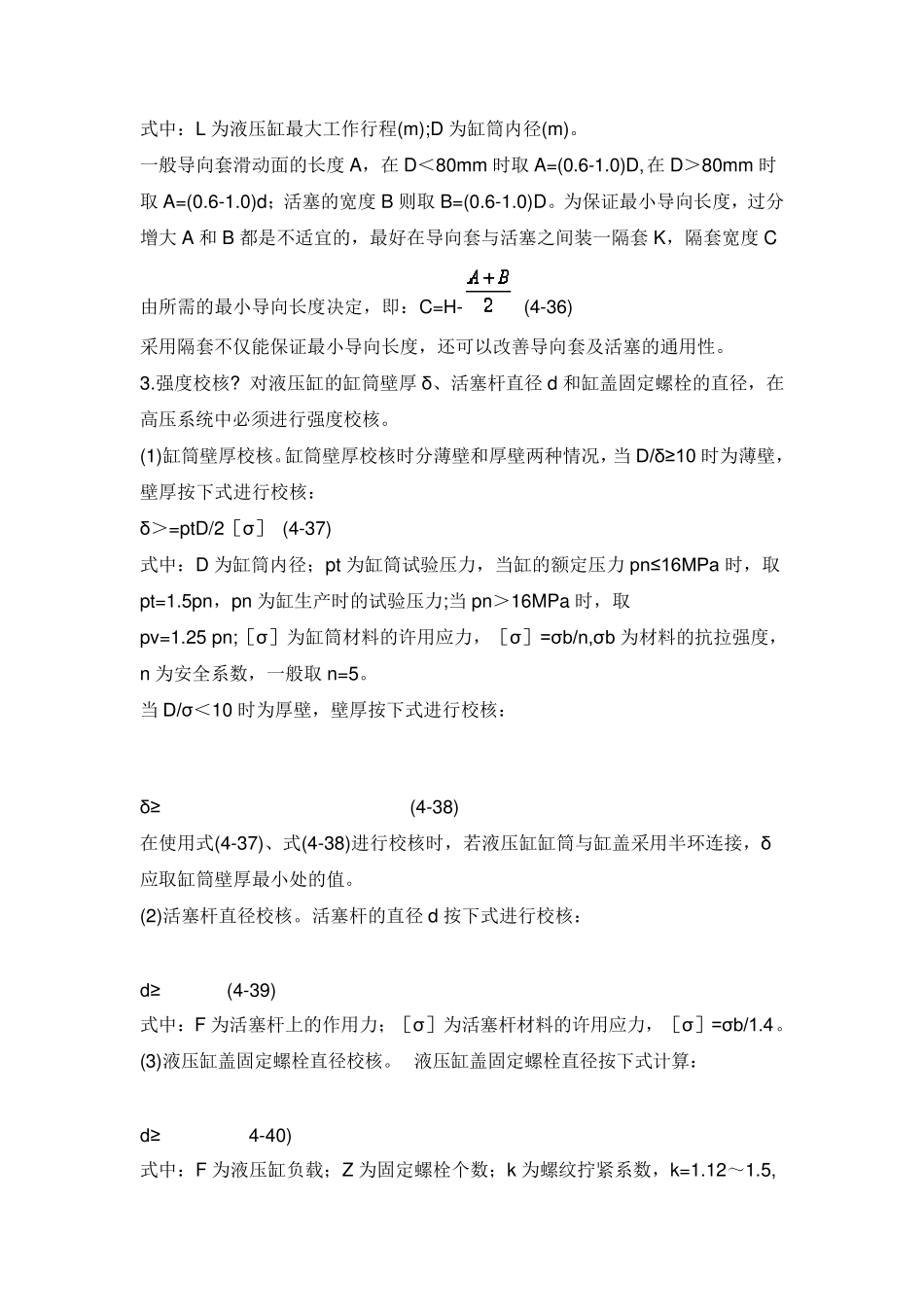

液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力(详见第九章)，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。 根据一览旗下液压英才网资深顾问理工分析有以下几大要点： 1.液压油缸的设计内容和步骤 (1)选择液压缸的类型和各部分结构形式。 (2)确定液压缸的工作参数和结构尺寸。 (3)结构强度、刚度的计算和校核。 (4)导向、密封、防尘、排气和缓冲等装置的设计。 (5)绘制装配图、零件图、编写设计说明书。 （液压招聘）下面只着重介绍几项设计工作。 2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d 和缸筒长度 L。 (1)缸筒内径D。液压缸的缸筒内径D 是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80 标准中选取最近的标准值作为所设计的缸筒内径。 根据负载和工作压力的大小确定 D： ①以无杆腔作工作腔时 (4-32) ②以有杆腔作工作腔时 (4-33) 式中：pI 为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；Fmax为最大作用负载。 (2)活塞杆外径d。活塞杆外径d 通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。若速度比为 λv，则该处应有一个带根号的式子： (4-34) 也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3～0.5D。 受压力作用时： p I＜5MPa 时，d=0.5～0.55D 5MPa＜p I＜7MPa 时，d=0.6～0.7D p I＞7MPa 时,d=0.7D (3)缸筒长度L。缸筒长度L 由最大工作行程长度加上各种结构需要来确定，即： L=l+B+A+M+C 式中：l 为活塞的最大工作行程；B 为活塞宽度，一般为(0.6-1)D;A 为活塞杆导向长度，取(0.6-1.5)D;M 为活塞杆密封长度，由密封方式定；C 为其他长度。 一般缸筒的长度最好不超过内径的 20 倍。 另外，液压缸的结构尺寸还有最小导向长度H。 (4)最小导向长度的确定。 当活塞杆全部外伸时，从活塞支承面中点到导向套滑动面中点的距离称为最小导向长度H(如图 4-19 所示)。如果导向长度过小，将使液压缸的初始挠度(间隙引起的挠度)增大，影响液压缸的稳定性，因此设计时必须保证有一最小...
