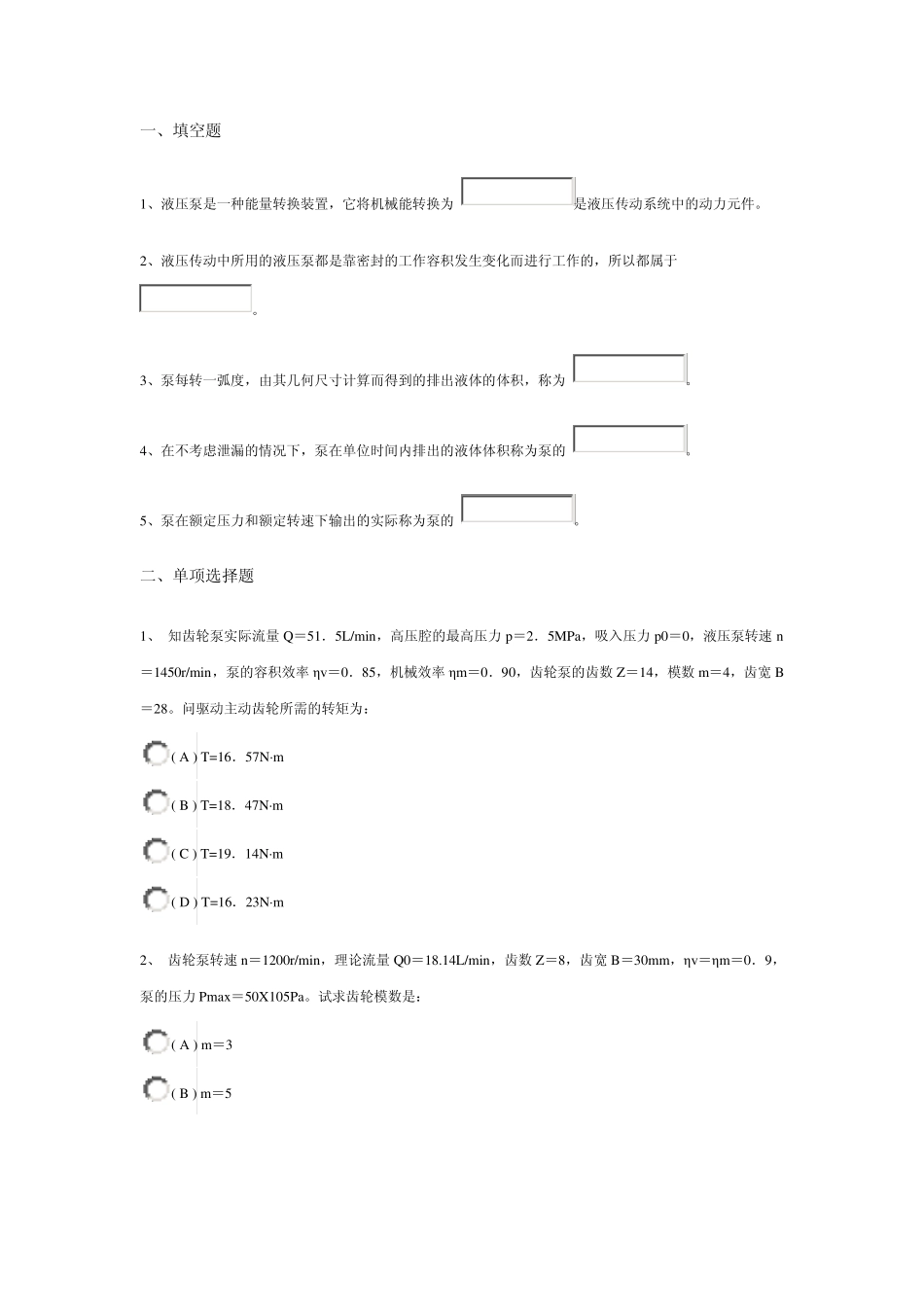

一、填空题 1、液压泵是一种能量转换装置，它将机械能转换为 是液压传动系统中的动力元件。 2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于 。 3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为 。 4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的 。 5、泵在额定压力和额定转速下输出的实际称为泵的 。 二、单项选择题 1、 知齿轮泵实际流量 Q＝51．5L/min，高压腔的最高压力 p＝2．5MPa，吸入压力 p0＝0，液压泵转速 n＝1450r/min，泵的容积效率 ηv＝0．85，机械效率 ηm＝0．90，齿轮泵的齿数 Z＝14，模数 m＝4，齿宽 B＝28。问驱动主动齿轮所需的转矩为： ( A ) T=16．57N·m ( B ) T=18．47N·m ( C ) T=19．14N·m ( D ) T=16．23N·m 2、 齿轮泵转速 n＝1200r/min，理论流量 Q0＝18.14L/min，齿数 Z＝8，齿宽 B＝30mm，ηv＝ηm＝0．9，泵的压力 Pmax＝50X105Pa。试求齿轮模数是： ( A ) m＝3 ( B ) m＝5 ( C ) m＝4 ( D ) m＝2 3、设某一齿轮泵齿轮模数m＝4，齿宽B＝20mm，齿数Z＝9，啮合角ah＝32015'，液压泵的转速 n＝1450r/min，高压腔最高压力 pmax=16MPa，液压泵自吸工作，泵的容积效率 ηv＝0.90，机械效率 ηm＝0．90。那 么齿轮泵平均理论流量和实际流量分别为： ( A ) (1)Q0 ＝26．3L/min，Q=29.23L/min. ( B ) (1)Q0＝28.23L/min，Q=26．3L/min. ( C ) (1)Q0＝29.23L/min，Q=28．3L/min. ( D ) (1)Q0＝29.23L/min，Q=26．3L/min. 4、已知一内啮合摆线泵的结构参数创成圆半径 R=55mm 主动齿轮Ｚ=6，外转子齿形半径 a＝20mm，齿宽B＝35mm，短幅系数 K=0.625，当泵转速 n=1450r/min、输出压力为 2．5MPa、容积效率 ηv=0．8 时，该泵的输出功率为： ( A ) p＝3．65W ( B ) p＝5．65kW ( C ) p＝3．65Kw ( D ) p＝4．55kW。 5、 2-12 某齿轮液压马达理论排量 q0=10ml/r，总效率 η =0.75，容积效率 ηv= 0.90。试 求供油压力 p＝10MPa，供油流量 Q=24L/min，求理论转数和实际输出功率为： ( A ) n=38r/s，p=3kW ( B ) n=36r/s，p=4kW ( C ) n=33r/s，p=4kW ( D ) n=36r/s，p=3kW 6、变量叶片泵的转子半径 r＝41．5mm，定子半径 R＝44．5mm，叶片宽度 B＝30mm，转子与定子间的最小间隙 δ＝0．5mm。当排量 g＝16...
