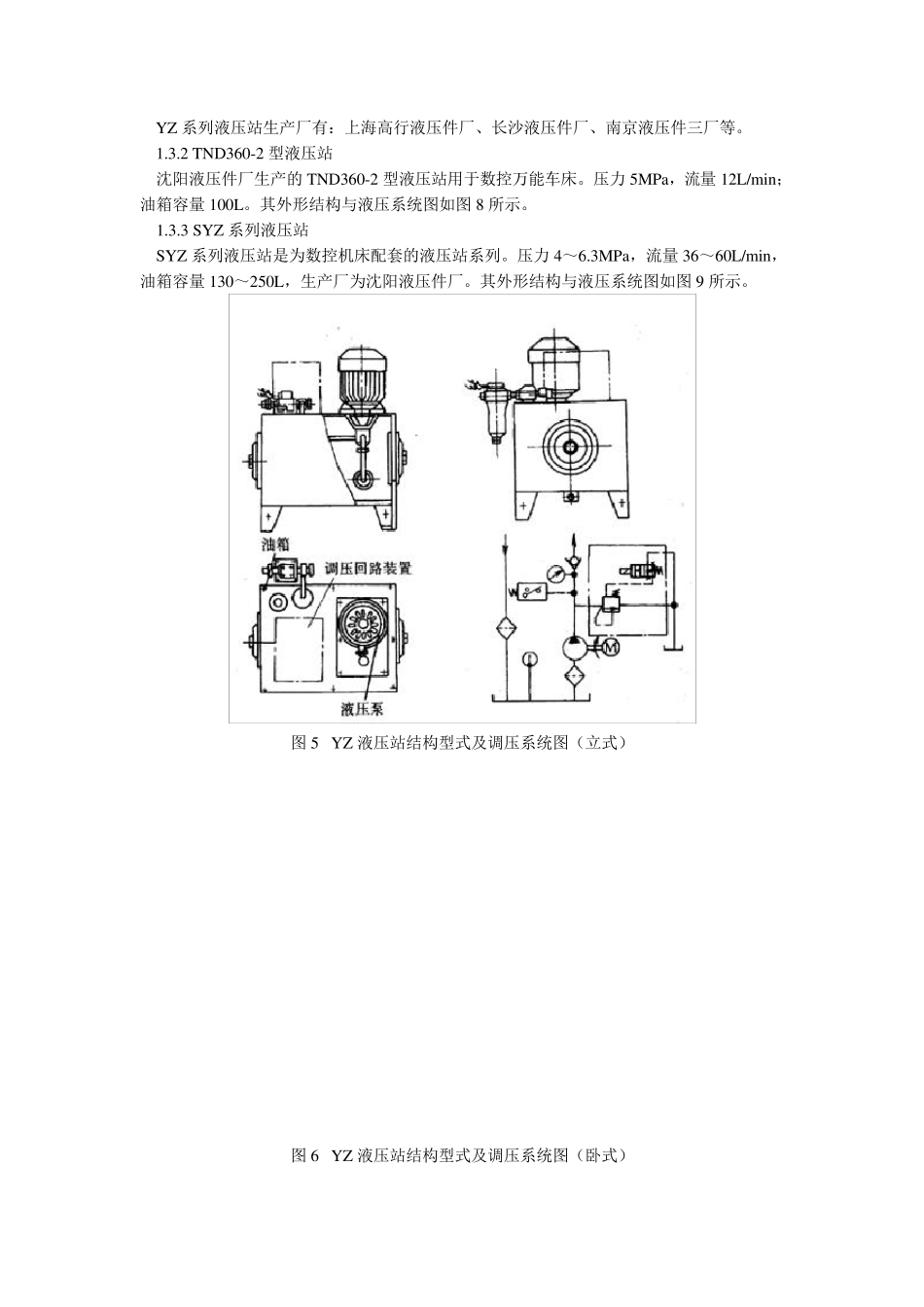

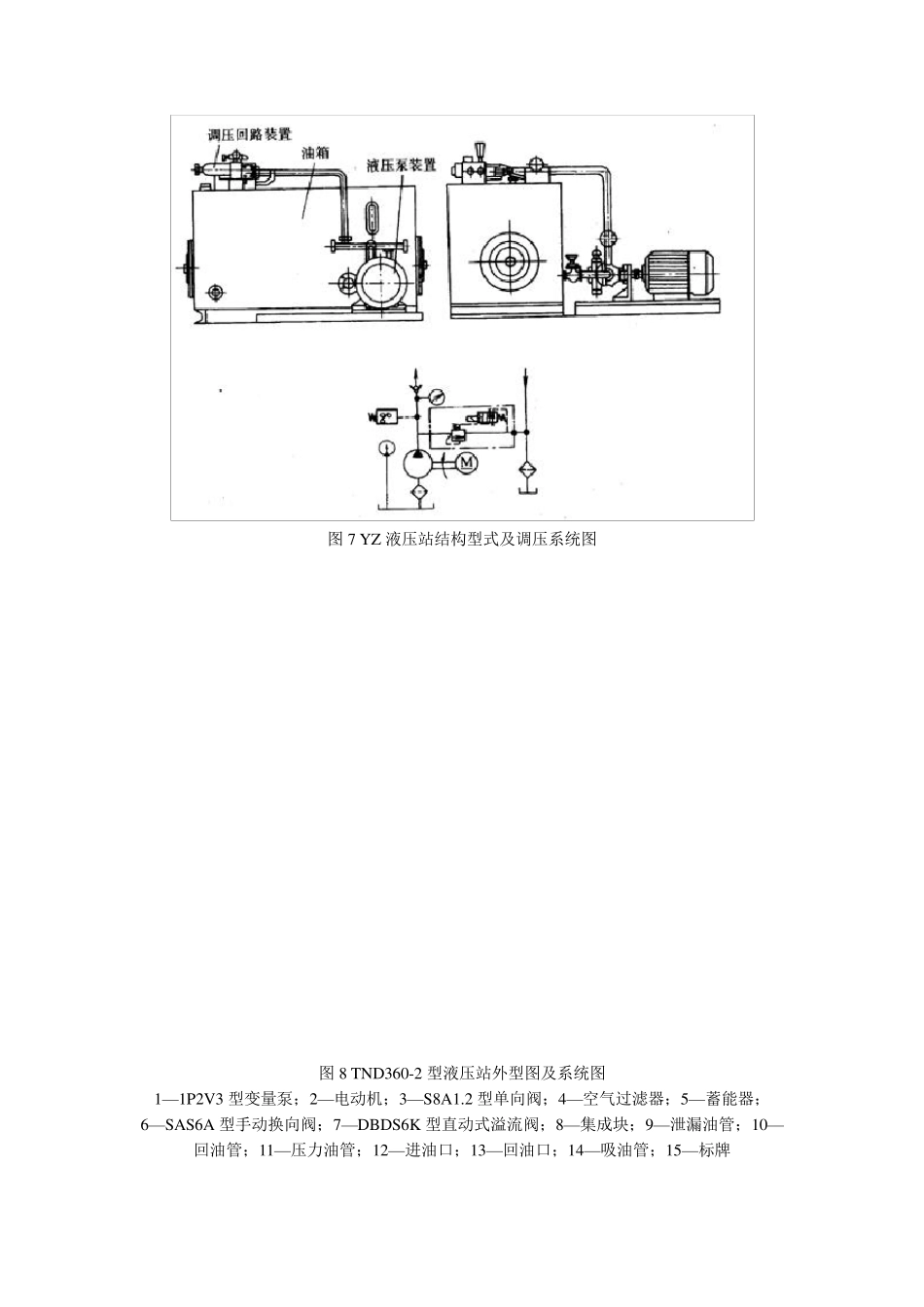

结构形式 1.1 概述 液压泵站是液压系统的重要组成部分（动力源）。它向液压系统提供一定压力、流量的工作介质。在液压泵站上装上必需的液压阀可以直接控制液压执行元件工作。 1.2 液压泵站的结构形式 液压泵站上泵组的布置方式分成上置式和非上置式。泵组置于油箱上的上置式液压泵站中，采用立式电动机并将液压泵置于油箱之内时，称为立式（图 1）；采用卧式电动机时称为卧式（图 2）。非上置式液压泵站中，泵组与油箱并列布置的为旁置式（图 3）；泵组置于油箱下面时为下置式（图 4）。 图 1 上置式液压站（立式） 图 2 上置式液压站（卧式） 图 3 旁置式液压站图 4 下置式液压站 典型产品 典型液压站产品 目前我国生产液压泵站的厂家很多，液压泵站的种类也繁多，但多数厂家是根据用户的具体要求设计和制造的，尚未系列化和标准化。下面介绍几种典型液压站产品 1.3.1 YZ系列液压站 YZ系列液压站，油箱容量为 25～6300L，共 18 种规格。选用不同的泵，得到各种不同的流量和压力级。外形结构有上置式（分立式及卧式）和非上置式，见图 5～7。 YZ 系列液压站生产厂有：上海高行液压件厂、长沙液压件厂、南京液压件三厂等。 1.3.2 TND360-2 型液压站 沈阳液压件厂生产的 TND360-2 型液压站用于数控万能车床。压力 5MPa，流量 12L/min；油箱容量 100L。其外形结构与液压系统图如图 8 所示。 1.3.3 SYZ 系列液压站 SYZ 系列液压站是为数控机床配套的液压站系列。压力 4～6.3MPa，流量 36～60L/min，油箱容量 130～250L，生产厂为沈阳液压件厂。其外形结构与液压系统图如图 9 所示。 图 5 YZ 液压站结构型式及调压系统图（立式） 图 6 YZ 液压站结构型式及调压系统图（卧式） 图7 YZ液压站结构型式及调压系统图 图8 TND360-2 型液压站外型图及系统图 1—1P2V3 型变量泵；2—电动机；3—S8A1.2 型单向阀；4—空气过滤器；5—蓄能器；6—SAS6A 型手动换向阀；7—DBDS6K 型直动式溢流阀；8—集成块；9—泄漏油管；10—回油管；11—压力油管；12—进油口；13—回油口；14—吸油管；15—标牌 图9 SYZ 型液压站外型图及液压系统原理图 1—油箱；2—标牌；3—Y100L1-4 型电动机；4—MS2P20 型六点压力表开关；5—叠加阀组；6—集成块；7—YBN1-25B 型变量叶片泵；8—EF1-25 型空气过滤器；9—液面计；10—YLH-63型过滤器； 油箱的设计要点 油箱 油箱在液压系统中除了储油...
