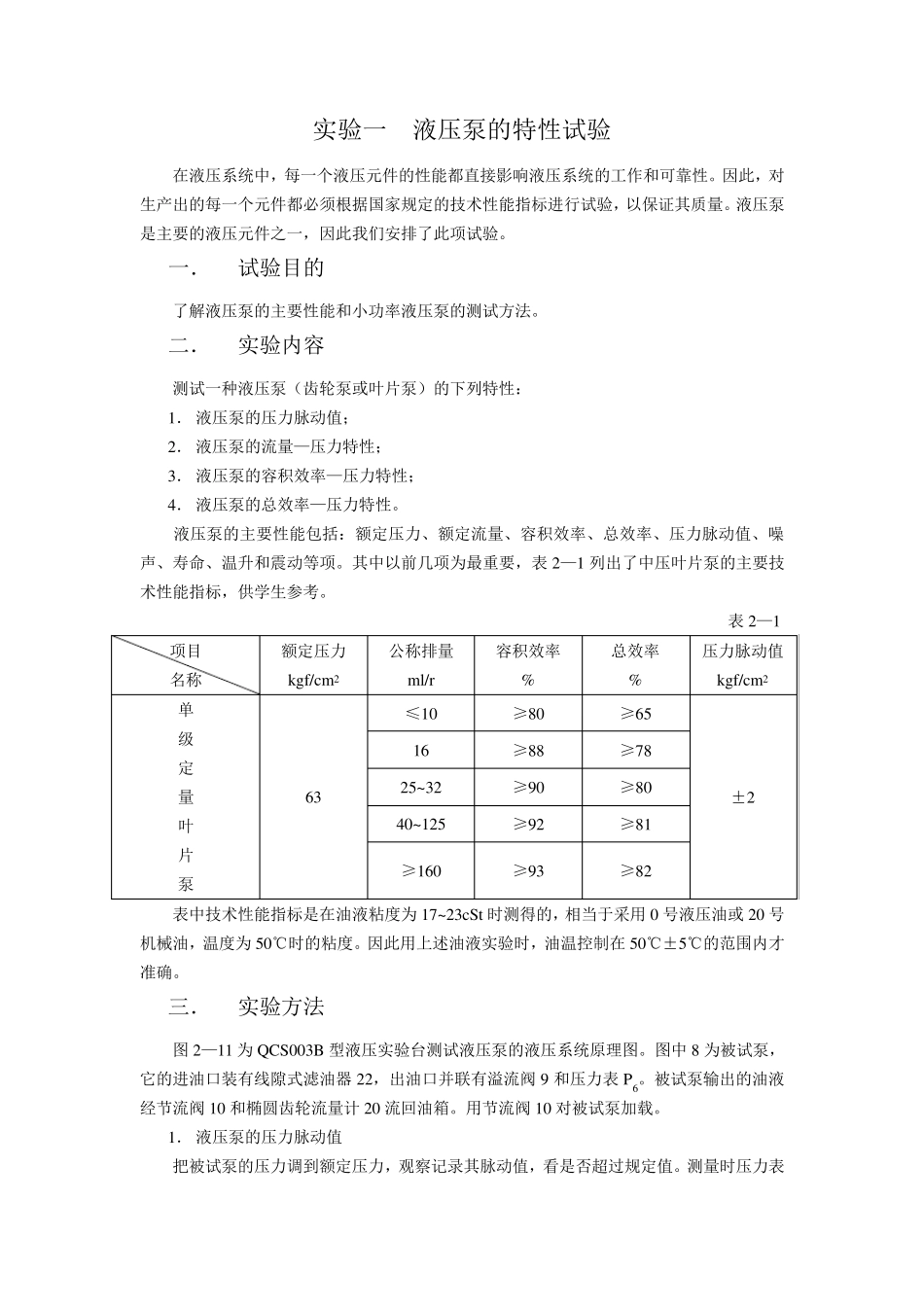

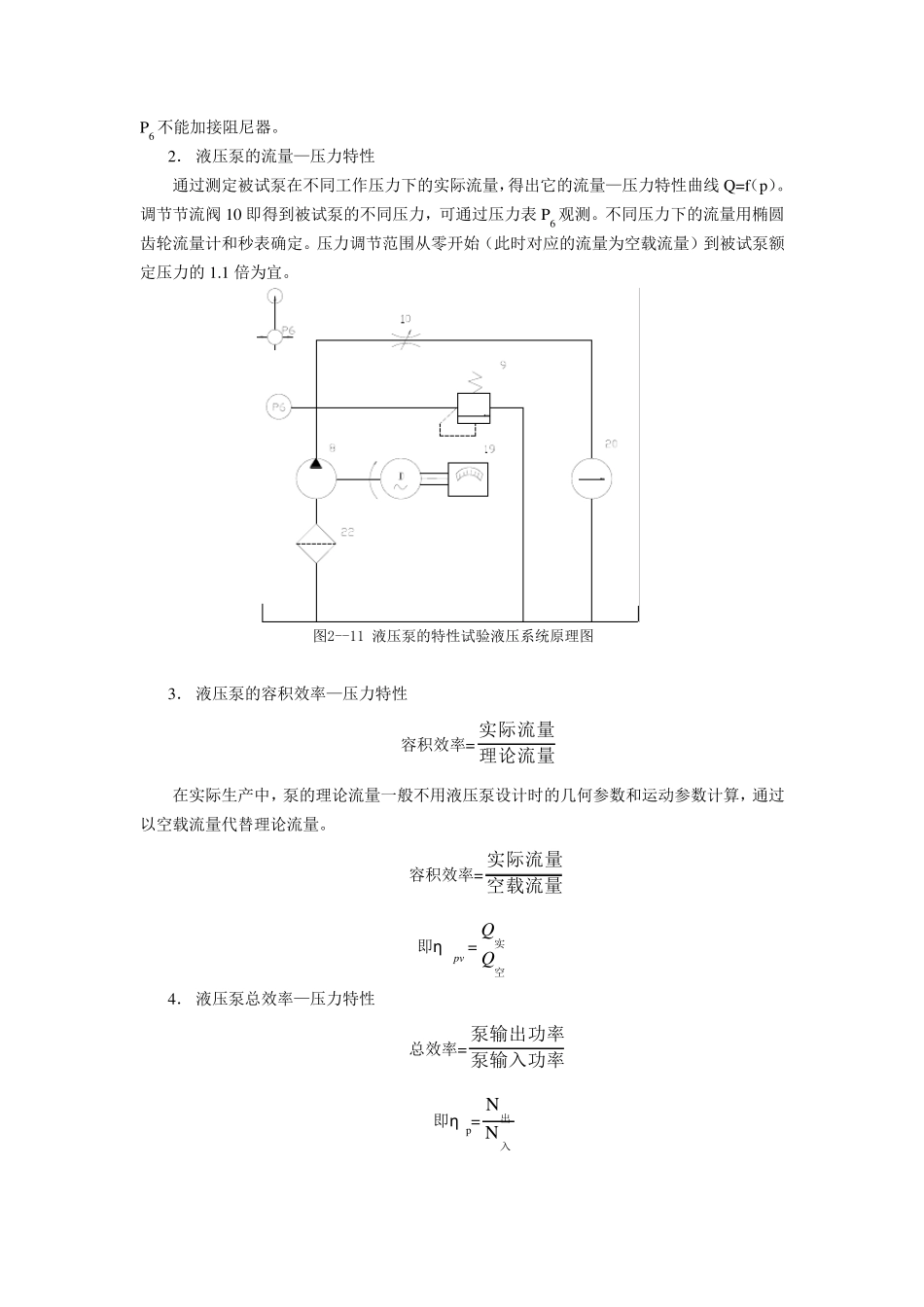

实验一 液压泵的特性试验 在液压系统中，每一个液压元件的性能都直接影响液压系统的工作和可靠性。因此，对生产出的每一个元件都必须根据国家规定的技术性能指标进行试验，以保证其质量。液压泵是主要的液压元件之一，因此我们安排了此项试验。 一． 试验目的 了解液压泵的主要性能和小功率液压泵的测试方法。 二． 实验内容 测试一种液压泵（齿轮泵或叶片泵）的下列特性： 1． 液压泵的压力脉动值； 2． 液压泵的流量—压力特性； 3． 液压泵的容积效率—压力特性； 4． 液压泵的总效率—压力特性。 液压泵的主要性能包括：额定压力、额定流量、容积效率、总效率、压力脉动值、噪声、寿命、温升和震动等项。其中以前几项为最重要，表 2—1 列出了中压叶片泵的主要技术性能指标，供学生参考。 表 2—1 项目 名称 额定压力 kgf/cm2 公称排量 ml/r 容积效率 % 总效率 % 压力脉动值 kgf/cm2 单 级 定 量 叶 片 泵 63 ≤10 ≥80 ≥65 ±2 16 ≥88 ≥78 25~ 32 ≥90 ≥80 40~ 125 ≥92 ≥81 ≥160 ≥93 ≥82 表中技术性能指标是在油液粘度为 17~ 23cSt 时测得的，相当于采用 0 号液压油或 20 号机械油，温度为 50℃时的粘度。因此用上述油液实验时，油温控制在 50℃±5℃的范围内才准确。 三． 实验方法 图 2—11 为 QCS003B 型液压实验台测试液压泵的液压系统原理图。图中 8 为被试泵，它的进油口装有线隙式滤油器 22，出油口并联有溢流阀 9 和压力表 P6。被试泵输出的油液经节流阀 10 和椭圆齿轮流量计 20 流回油箱。用节流阀 10 对被试泵加载。 1． 液压泵的压力脉动值 把被试泵的压力调到额定压力，观察记录其脉动值，看是否超过规定值。测量时压力表 P6 不能加接阻尼器。 2． 液压泵的流量—压力特性 通过测定被试泵在不同工作压力下的实际流量，得出它的流量—压力特性曲线 Q=f（p ）。调节节流阀 10 即得到被试泵的不同压力，可通过压力表 P6 观测。不同压力下的流量用椭圆齿轮流量计和秒表确定。压力调节范围从零开始（此时对应的流量为空载流量）到被试泵额定压力的1.1 倍为宜。 图2--11 液压泵的特性试验液压系统原理图 3． 液压泵的容积效率—压力特性 容积效率= 理论流量实际流量 在实际生产中，泵的理论流量一般不用液压泵设计时的几何参数和运动参数计算，通过以空载流量代替理论流量。 容积效率= 空载流量实际流量 ...
