液晶显示器DVI接口知识详解VIP免费

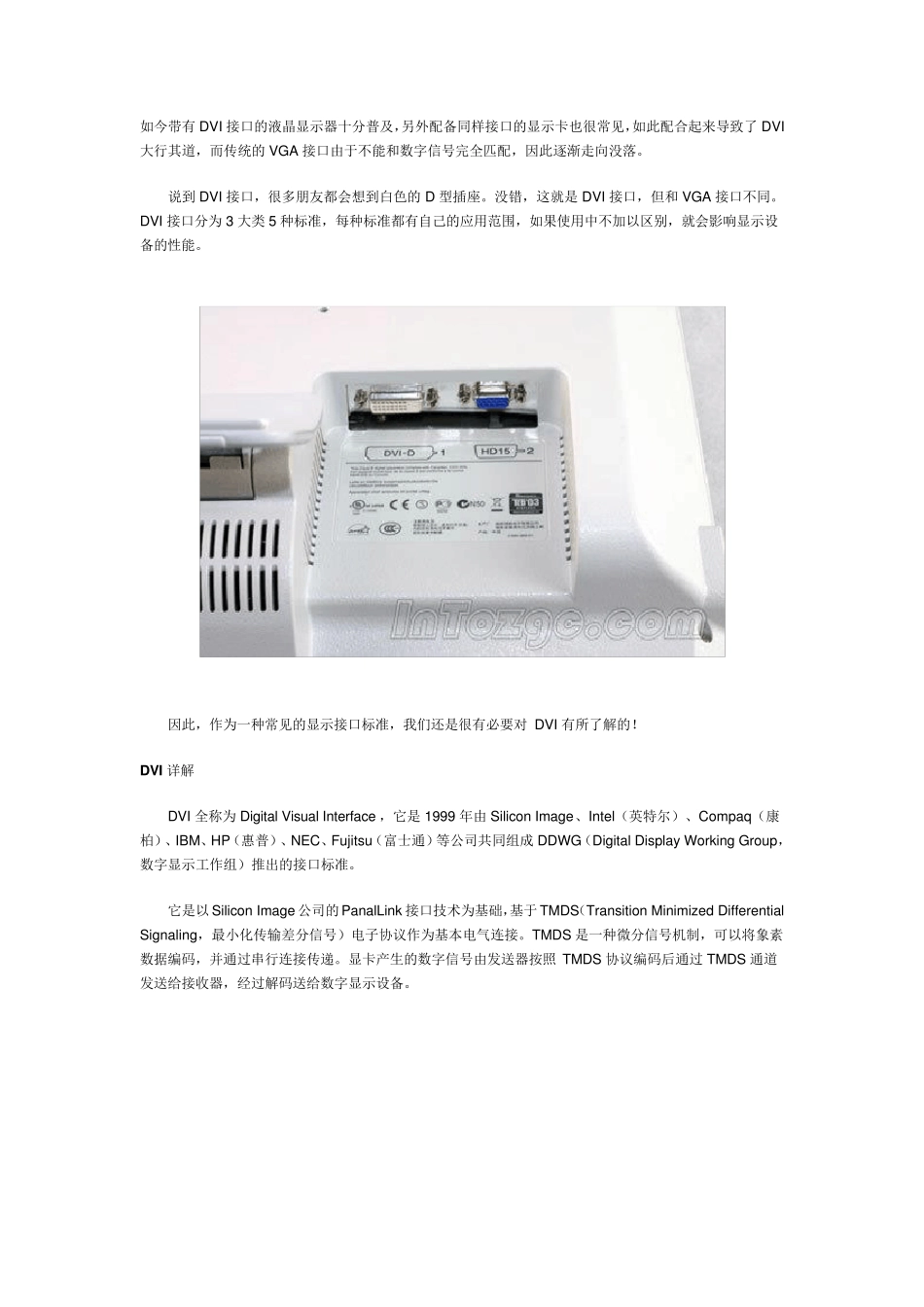

如今带有DVI 接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA 接口由于不能和数字信号完全匹配，因此逐渐走向没落。 说到DVI 接口，很多朋友都会想到白色的D 型插座。没错，这就是DVI 接口，但和VGA 接口不同。DVI 接口分为3 大类5 种标准，每种标准都有自己的应用范围，如果使用中不加以区别，就会影响显示设备的性能。 因此，作为一种常见的显示接口标准，我们还是很有必要对DVI 有所了解的！ DV I 详解 DVI 全称为Digital Visual Interface ，它是1999 年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。 它是以Silicon Image 公司的PanalLink 接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。TMDS 是一种微分信号机制，可以将象 素数据 编 码 ，并 通过 串 行连接传递 。显卡产 生 的数字信号由发 送 器按 照TMDS 协议编 码 后 通过 TMDS 通道发 送 给 接收 器，经 过 解码 送 给 数字显示设备。 DV I 接口的阵脚定义 一个DVI 显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB 上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。 和传统的VGA 信号相比，采用DVI 信号的液晶显示器不存在相位问题，不会引起像素抖动。另外，采用DVI 信号后，显示器不会造成几何失真，大大提高了画面的质量。 DV I 的不同标准 和VGA 接口不同，DVI 接口存在很多标准，使用显示器时一定要搞明白。 从下面的图表中可以看到，DVI 一共分为5 种标准。其中DVI-D 和DVI-I 分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备，普通消费者很难见到。 DVI-A 是一种模拟传输标准，晚期的大屏幕专业CRT 中能看见。不过由 于 和VGA 没 有本质区 别 ，性能也不高，因此DVI-A 事 实 上已 经 被 废 弃 了。至 于 DFP 接口，这是一种已 经 被 废 弃 的早 期...
