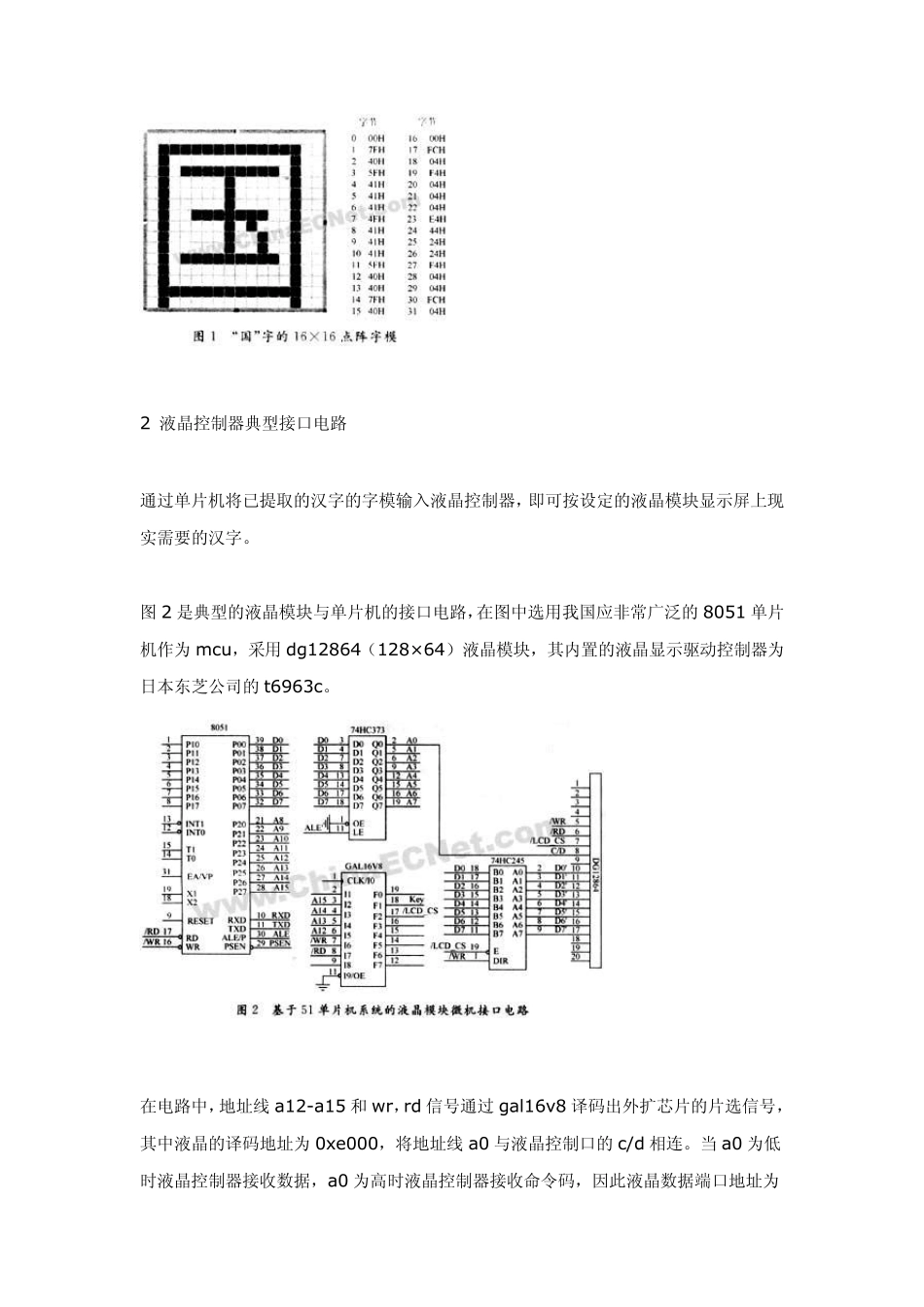

液晶显示器汉字字模存储方法 液晶显示器件（lcd）独具的低压、微功耗特性使他在单片机系统中特得到了广泛的应用，常用的液晶显示模块分为数显液晶模块、点阵字符液晶模块和点阵图形液晶模块，其中图形液晶模块在我国应用较为广泛，因为汉字不能象西文字符那样用字符模块即可显示，要想显示汉字必须用图形模块。 1 液晶模块显示汉字方法 使用图形液晶模块以点阵形式来显示汉字和图形，每 8 个点组成 1 个字节，每个点用一个二进制位表示，存1 的点显示时在屏上显示一个亮点，存0 的点则在屏上不显示，最常用的16× 16 的汉字点阵由 32 个字节组成。 以在我国应用较为普及的液晶显示驱动控制器t6963c 为例，在液晶屏上横向 8 个点为1 个字节数据，则“国”字的16× 16 点阵字模如图 1 所示，通过字模提取软件按照先左后右，先上后下的方式对“国”字进行字模提取，则可获得图 1 右边的字模对应的32 个字节值。 将这些字节按一定顺序写入液晶控制器的显示缓冲区，就可在液晶屏上显示16× 16 的“国”字。同理一个 24× 24 的汉字则需 72 个字节，存放方式如下： 其他规格的汉字存放方式以此类推。 2 液晶控制器典型接口电路 通过单片机将已提取的汉字的字模输入液晶控制器，即可按设定的液晶模块显示屏上现实需要的汉字。 图 2 是典型的液晶模块与单片机的接口电路，在图中选用我国应非常广泛的8051 单片机作为 mcu，采用 dg12864（128× 64）液晶模块，其内置的液晶显示驱动控制器为日本东芝公司的t6963c。 在电路中，地址线 a12-a15 和 wr，rd 信号通过gal16v8 译码出外扩芯片的片选信号，其中液晶的译码地址为 0xe000，将地址线 a0 与液晶控制口的c/d 相连。当 a0 为低时液晶控制器接收数据，a0 为高时液晶控制器接收命令码，因此液晶数据端口地址为0xe000，液晶命令端口为0xe001，采用keil c51 进行程序设计，在程序中可进行如下定义。 #define xbyte（（unsigned char volatile xdata* ）0） #define lcd_data xbyte[0xe000] //液晶数据端口 #define lcd_code xbyte[0xe001] //液晶命令端口 单片机的数据线通过 74hc245 双向缓冲器与液晶控制器的数据口相连，用液晶控制器的片选信号/lcd_cs 作为74hc245 的使能信号，单片机的写信号/wr 控制数据传送方向。/wr 为低时，单片机数据写入液晶控制器；/wr 为高时，cpu 读取液晶控制器的数据和状态； 3 汉字字...
