液晶显示器维修重点笔记VIP免费

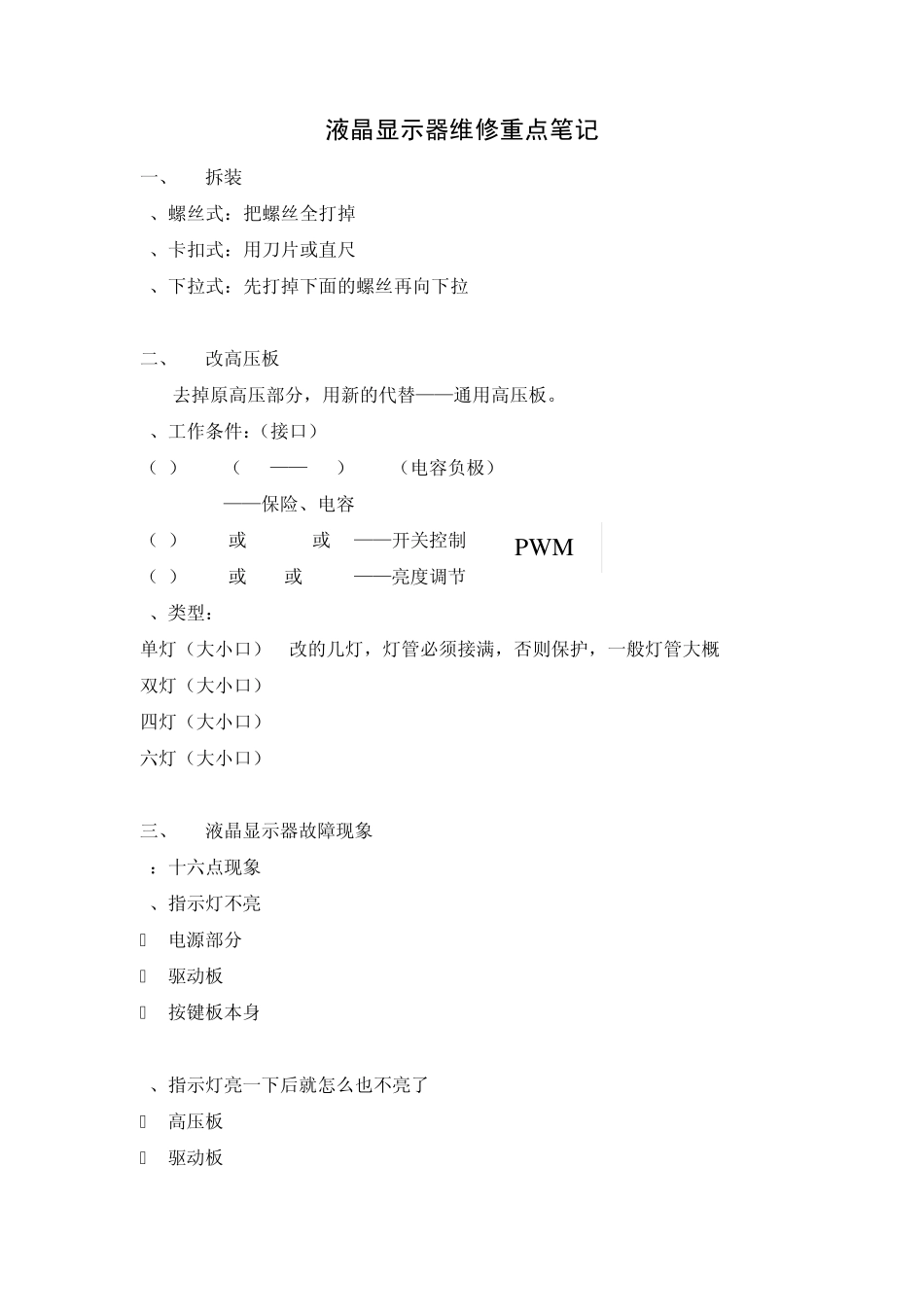

液晶显示器维修重点笔记_第1页
1/6

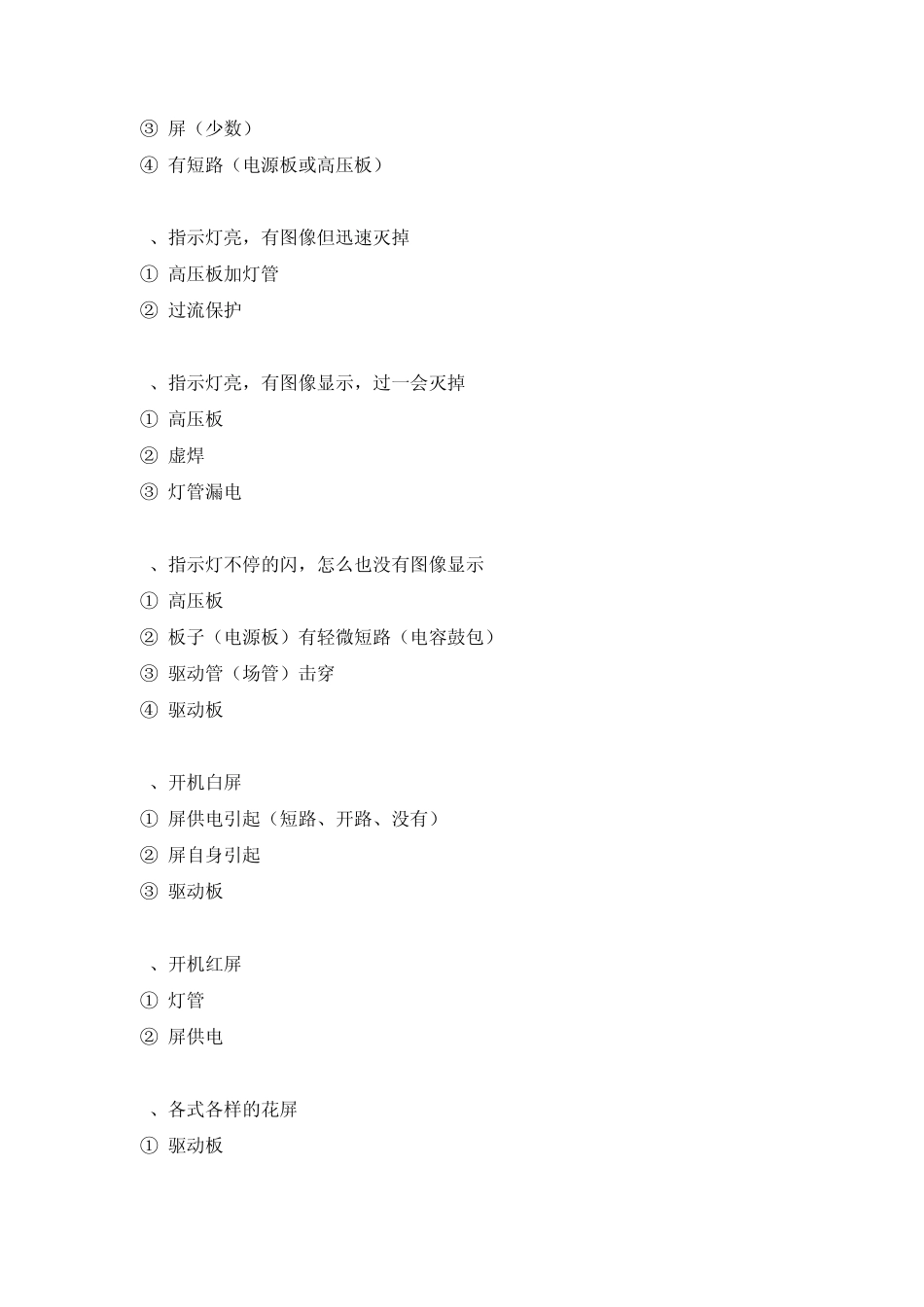

液晶显示器维修重点笔记_第2页
2/6

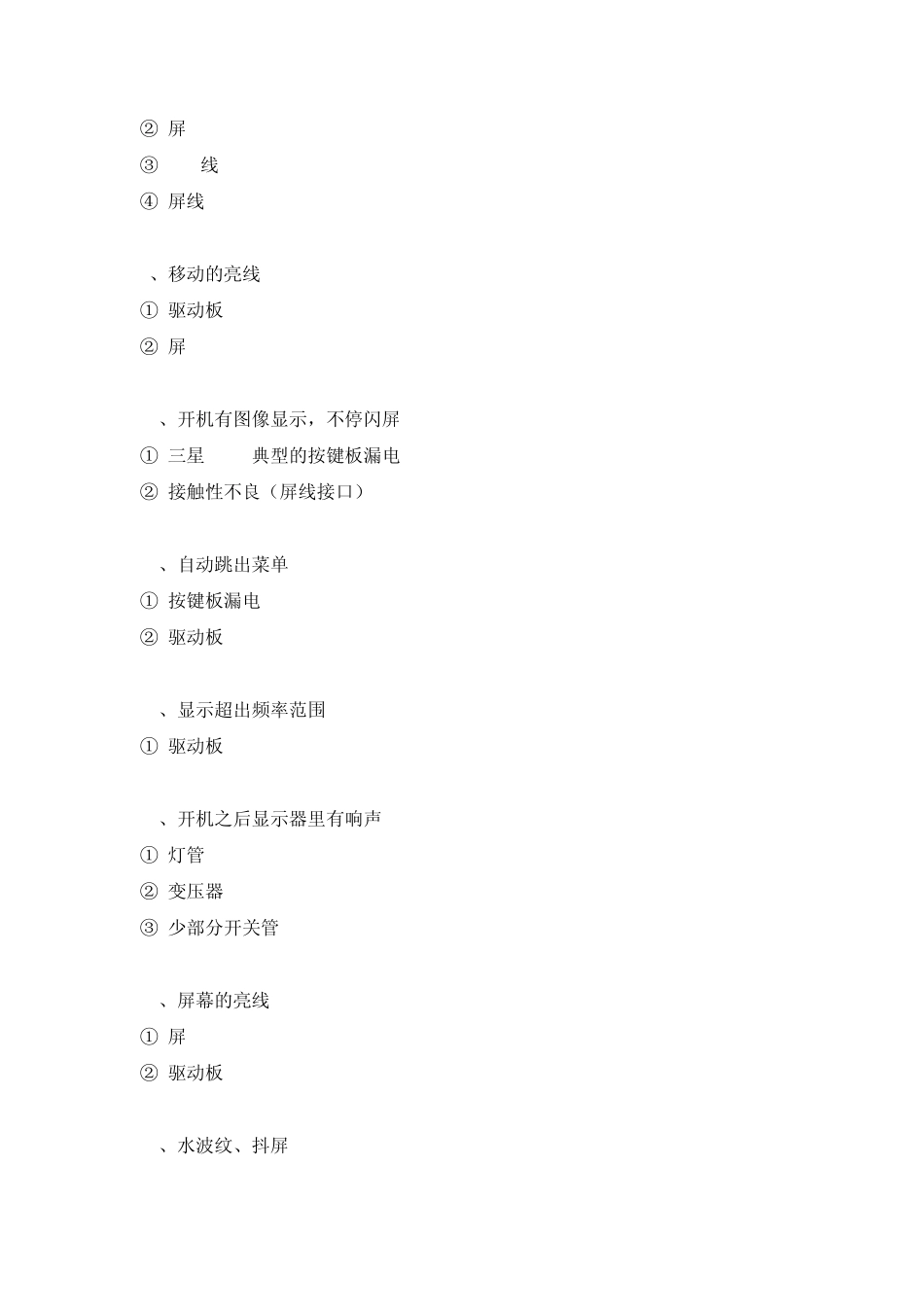

液晶显示器维修重点笔记_第3页
3/6
液晶显示器维修重点笔记 一、 拆装 1、螺丝式:把螺丝全打掉 2、卡扣式:用刀片或直尺 3、下拉式:先打掉下面的螺丝再向下拉 二、 改高压板 去掉原高压部分,用新的代替——通用高压板。 1、工作条件:(接口) (1) VCC(12V——19V)+GND(电容负极) VCC——保险、电容 (2) ENA或ON/OFF或SW——开关控制 (3) ADJ或DIM或BRGHT——亮度调节 2、类型: 单灯(大小口) 改的几灯,灯管必须接满,否则保护,一般灯管大概8W 双灯(大小口) 四灯(大小口) 六灯(大小口) 三、 液晶显示器故障现象 A:十六点现象 1、指示灯不亮 ① 电源部分 ② 驱动板 ③ 按键板本身 2、指示灯亮一下后就怎么也不亮了 ① 高压板 ② 驱动板 PW M ③ 屏(少数) ④ 有短路(电源板或高压板) 3、指示灯亮,有图像但迅速灭掉 ① 高压板加灯管 ② 过流保护 4、指示灯亮,有图像显示,过一会灭掉 ① 高压板 ② 虚焊 ③ 灯管漏电 5、指示灯不停的闪,怎么也没有图像显示 ① 高压板 ② 板子(电源板)有轻微短路(电容鼓包) ③ 驱动管(场管)击穿 ④ 驱动板 6、开机白屏 ① 屏供电引起(短路、开路、没有) ② 屏自身引起 ③ 驱动板 7、开机红屏 ① 灯管 ② 屏供电 8、各式各样的花屏 ① 驱动板 ② 屏 ③ VGA线 ④ 屏线 9、移动的亮线 ① 驱动板 ② 屏 10、开机有图像显示,不停闪屏 ① 三星 T190典型的按键板漏电 ② 接触性不良(屏线接口) 11、自动跳出菜单 ① 按键板漏电 ② 驱动板 12、显示超出频率范围 ① 驱动板 13、开机之后显示器里有响声 ① 灯管 ② 变压器 ③ 少部分开关管 14、屏幕的亮线 ① 屏 ② 驱动板 15、水波纹、抖屏 ① 有点麻烦,滤波电路有问题 ② 供电不稳 ③ 排线接触不好 16、菜单失灵 ① 按键板 ② 驱动板 B:指示灯信号—7种状态 1、指示灯不亮 ① 电源部分 ② 驱动板 ③ 按键板本身 2、指示灯常亮(在有/无图像情况下进行) (1)指示灯常亮 无图像: ① 高压板 ② 驱动板 ③ 逻辑板 (2)指示灯亮一下,就不亮 有图像: ① 什么问题都有可能 (3)指示灯不停的闪 一般无图像: ① 电容鼓包(三星 943NW) ② 驱动板 ③ 高压板 (4)指示灯从一种颜色的亮跳到另一种颜色 有图: ① 高压保护 无图: ① 高压板 (5)指示灯从不停的闪到常亮 有图: ① 电路启...
