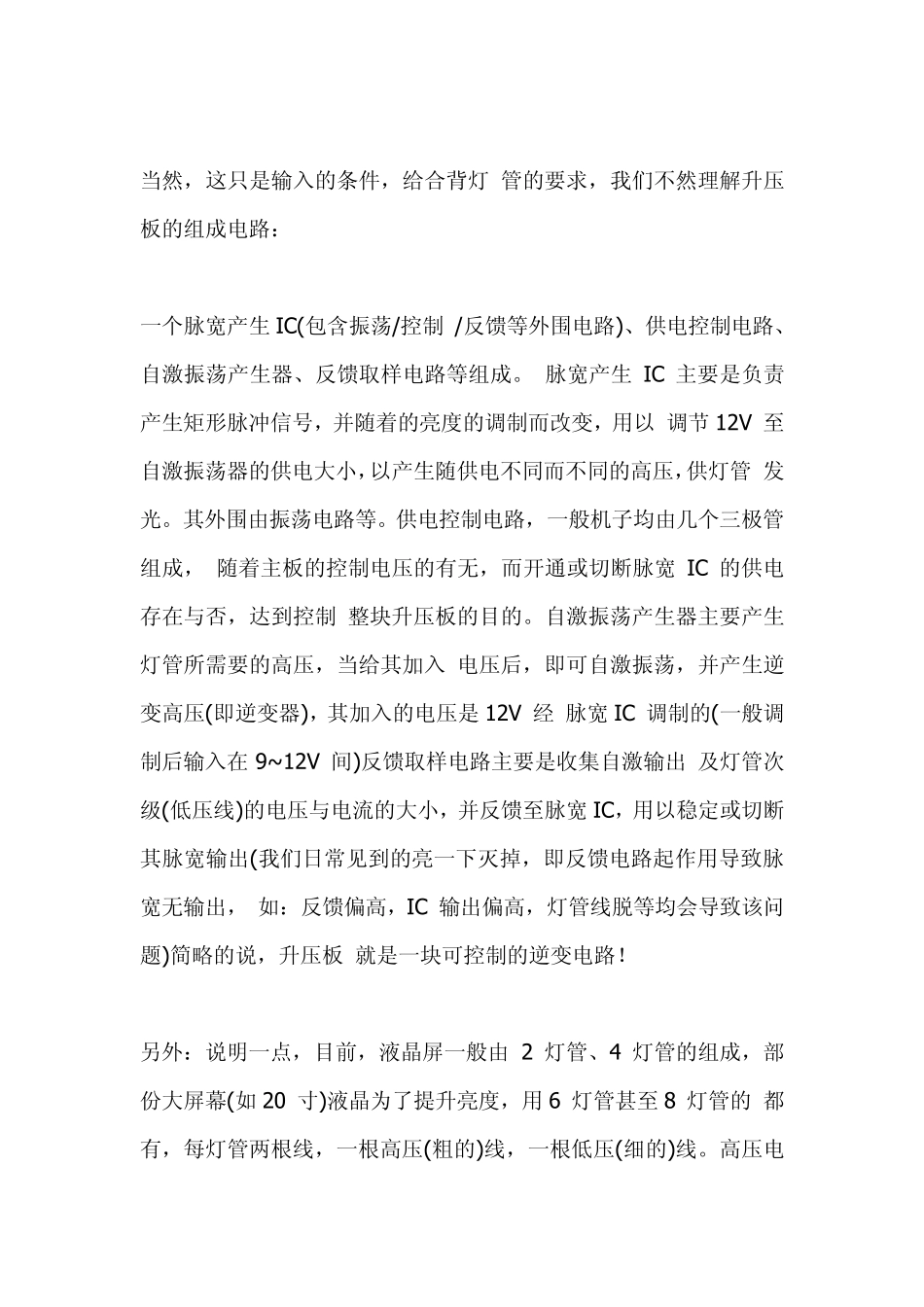

液晶显示器高压板原理结构 目前,市场上液晶屏主要有xxxx 等等,而追其构造,均由液晶粒子屏、玻璃、信号处理板及灯管等组成! 一方 面,主板上提供的信号经信号处理板解码后送到液晶粒子屏,推动液晶粒子翻 转,这时是看不到亮画面的,因方没有背灯管(即贴在液晶左右背处,即上面说 的灯管)的照射光,只有背景一点黑暗的图象。 另一方面,主板产生信号后,紧 接着升压板也开始工作,推动灯管发光,并在背灯管的照射下,液晶显示器才 能显示完整的图象。在了解以上的大概状况后,我们不难理解:升压板的作用 就是点亮灯管!的确是这样,升压板的作用就是推动灯管发光,以产生背景照 亮灯。 但是,话又说回来,灯管如同日光管一样,其内部充满了氖气,要想让 它发光,必须在其未点亮前产生 1500V 的高压来击发内部的气体,一旦气体导 通后,则必须要有600~ 800V 电压、9MA 左右的电流供其发光,这就使得普通的 12V 或者市电的 220V 电压跟本达不到其要求,因此必须升压。 而此时,所有发 光的条件都满足了,背灯管当然就发光了。是这样的,这时背灯管是发光了, 而且如果给主板加信号的话,画面就出来了,没错一切似乎都正常。 但是,大 家要明白,多数的液晶显示器是由直流电压控制开关的(即开关只控制主板信号, 不能关掉 12V),这时,如果关机会出现什么现象?大家想想,主板至液晶屏控 制信号是切断了,但升压板呢,背灯管没关掉呀,没关掉当然就一直亮着,亮 着当然在关机时就出现全白的显示(呵呵,这样不仅浪费电,而且很难看呀), 为此必须从主板中引出一路控制升压板上脉宽 IC 供电电压,即控制电压(根据 机型及厂家设计状况,由高低两种电压控制,一般均为 3.3 或 5V 控制),只有 有了控制电压,才能保证升压板上的供电随着开关机器而通断(另有一部份机子 是控制 IC 振荡等)。 这样了以后,基本保证了升压板的正常工作及画面的正常 显示,即三个条件:1、12V 供电线 2、接地线 3、控制信号线各位记住,这三 根线的任何一根没接入必导致灯管不亮,即没显示。而大家要知道,我们每一 台的液晶显示器是都带亮度控制的,要想使得背灯管能够随着亮度的控制而变, 必须引入亮度制线,其由主板的 CPU 或苡片(主 IC,脚最多的那个)输出,一般 由 0~5V 或 5~0V 间变化。故此,要使一台液晶的完全能正常控制显示,除主板 要正常外,升压板要具备以上 4 个条件。 当然,这只是输入的...
