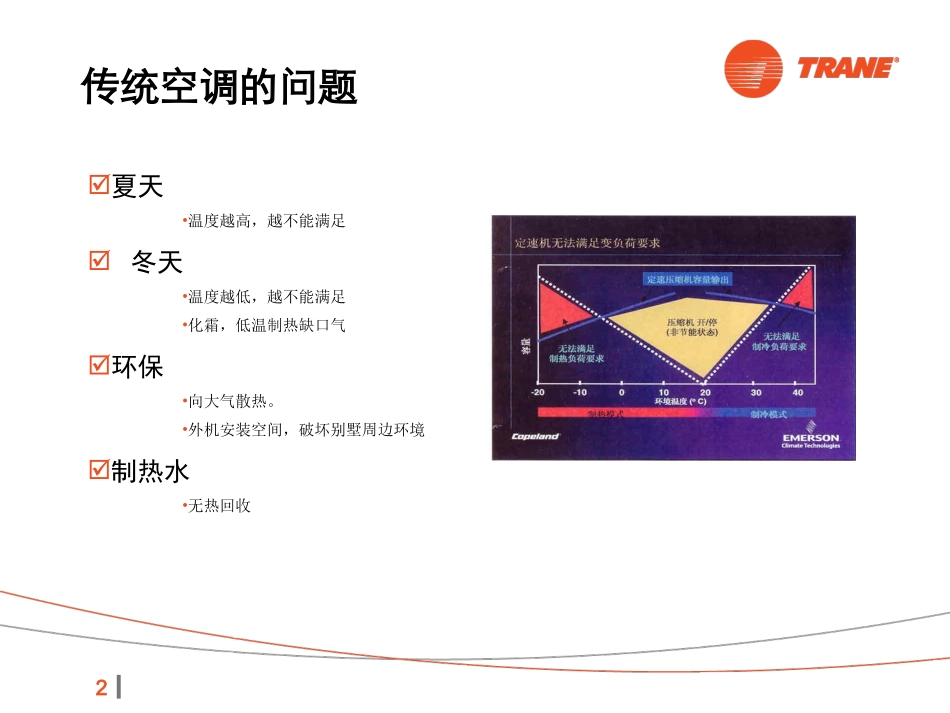

美国特灵地源热泵系统介绍PPT讲座2传统空调的问题夏天•温度越高，越不能满足冬天•温度越低，越不能满足•化霜，低温制热缺口气环保•向大气散热。•外机安装空间，破坏别墅周边环境制热水•无热回收3别墅客户的需求空调地暖新风生活热水expansionexpansiondevicedeviceAFcondensercondenserpressurepressureBCEDcompressorcompressorenthalpyenthalpyevaporatorevaporator部分全热回收4概述别墅•独幢别墅、周边有埋管的空间（间隔4m）vsVRV•夏季制冷，不随室外环境温度升高而衰减。•冬季制热，无化霜，低温制热强劲。•生活热水全年提供，夏季热回收。环保•不向大气散热。•制热水，不用锅炉，无废气排出。•地源热泵，效率高，节省电力。节能—吻合国家的节能政策•地源热泵，地下土壤温度稳定，散热条件好，系统能效高。•制热水费用省，尤其是夏季热回收。应用方式灵活•配合地暖使用。5Aqua3HWW20/HWWD25200L&300L水箱水源热泵空调（水-水）+热泵热水器=三位一体系统6产品功能制冷：夏天制热：冬天热回收：制热水+制冷（夏季）制热水：全年双制热：制热水+制热（冬季）生活热水自来水源侧地下水、地下环路空调使用侧空调末端、风机盘管Aqua3机组热水侧7产品特点更舒适•真正中央热水器——同时具备大功率（12-18kw,燃气热水器）、大容量（200升-300升,电热水器）的特点。更节能•夏季空调制冷，可通过热回收进行制热水。•恒温直出热水，提供家庭中央浴场——夏季可稳定水温在最佳温度（如41℃），不再需要冷热混水。•地源热泵机组提供更高机组能效比——空调或制热水。更稳定•大容量承压水箱。•地源系统——水冷却对气候变化不敏感（相对于风冷机组）。更少维修、更长寿命•热水出水水温低于60℃，基本不结垢。•水箱——内胆搪瓷专用钢板、外壳彩钢板，并加镁棒防腐蚀。更安全•水、电分离式加热，杜绝了普通电热水器漏电、干烧和燃气热水器漏气、中毒等安全隐患。8机组结构框架结构双压缩机系统源侧换热器套管换热器空调侧换热器板式换热器热水侧换热器套管换热器储液管消音器橡塑保温保温降噪9使用侧换热器1冷水进运行原理使用侧换热器2压缩机2压缩机1制冷制冷热回收热回收源侧换热器2源侧换热器1源侧使用侧（空调）热水侧热水出请点击上面按钮系统2系统1系统2一直保持正常空调运行。10性能参数型号HWWD20HWWD25制冷名义制冷量KW20.426输入功率KW4.35.3制热名义制热量KW24.428.9输入功率KW6.337.7制热水名义制热水量L/h260310压缩机形式涡旋压缩机用户侧(空调）换热器型式钎焊板式换热器水流量m³/h3.44.2水管接口inch1-1/41-1/4水源侧换热器型式套管式换热器水流量m³/h4.35.4水管接口inch1-1/41-1/4电源380V/3PH/50HZ噪音dB(A)4949注：1、机组参数标准GB/T19409-2003测试。2、上述参数基于以下工况测定：制冷：使用侧进出水温度12℃/7℃;水源侧进出水温度：25℃/30℃制热：使用侧进出水温度：40℃水源侧进水温度15℃。制热水：初始温度15℃，终止温度55℃。11控制说明空调控制器空调开机/关机/运行模式设置定时空调开机/关机故障清除、参数设置实时监控回水温度、出水温度压缩机、空调侧水泵运行状态二通阀连锁功能热水控制器实时显示水箱温度制热水开机/关机定时制热水（24小时设置）参数设置大屏幕显示12集控系统13系统应用更低运行费用=免费热水（热回收）+吸收地下热源工程分为以下几部分•地下埋管•空调室内侧•地暖•生活热水•机房14Water-Out(源侧)空调运行Water-In(空调侧)Water-Out(空调侧)Water-In(源侧)空调负荷侧：提供冷冻水通往空气末端、风盘、地暖等。源侧：通过冷却塔、锅炉、地下水、地下环路，江河、水泊提供冷热源。Aqua3水源空调热泵热水机组15Water-Out(源侧)热回收制热水Aqua3水源空调热泵热水机组Water-In(空调侧)Water-Out(空调侧)Water-In(源侧)空调负荷侧：提供冷冻水通往空气末端、风盘、地暖等。源侧：通过冷却塔、锅炉、地下水、地下环路，江河、水泊提供冷热源。自来水进生活热水出热回收制热水，最高水温50℃（夏季）16Water-Out(源侧)双制热-制热水Aqua3水...
