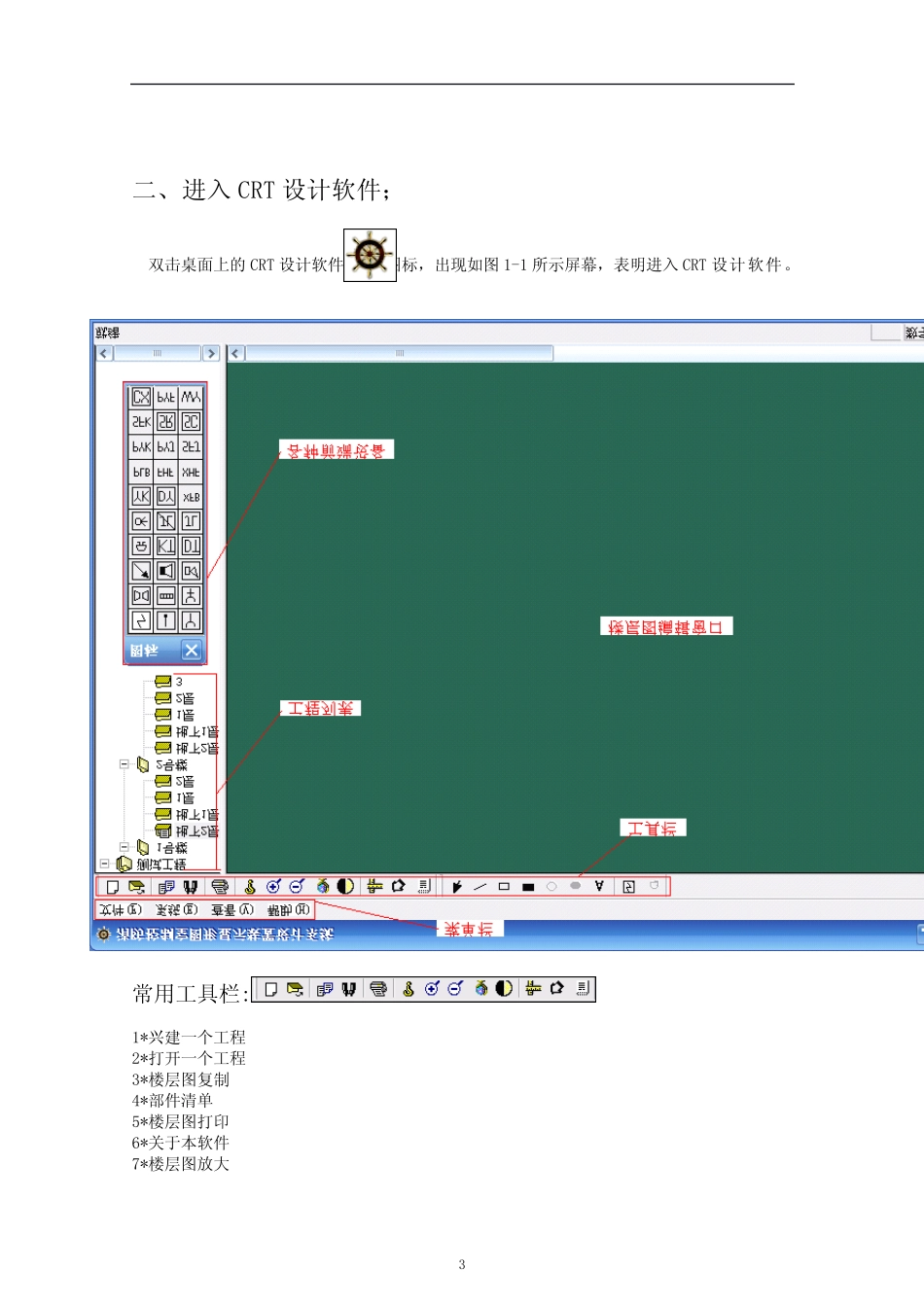

［使用软件前，请阅读说明书］消防控制室图形显示装置设计系统使用说明书(Ver 1.0, 2008.12)概述消防控制室图形显示装置设计系统软件是深圳市泰和安科技有限公司基于消防CRT 监控软件前期设计工作开发的软件。它运行于Window 操作系统上，需要配合离线编程软件和CRT监控软件使用，可将离线编程的回路设置信息加载到CRT 监控软件；该软件的特点是：�可以直接将autoCAD 导出的图直接导入到CRT 设计软件中；�可以将各楼层的楼层图通过复制粘贴到其他楼层里，不用再导入了；一、软件安装在电脑中放入配套光盘，打开CRT 设计V1.0 安装文件后进入安装界面,(见下图）；选择安装语言；点击确定；安装目录可以使用默认方式将其安装在 C 盘的Program Files 文件夹中（下图所示）；2继续点击下一步，完成软件安装；3二、进入 CRT 设计软件；双击桌面上的 CRT 设计软件图标，出现如图 1-1 所示屏幕，表明进入 CRT 设计软件。为了方便介绍，我分别对窗口内容部分进行说明（见上图），下面简单介绍部分功能；楼层图编辑窗口:顾名思义，它是用来编辑楼层图的。深绿色方框内为可编辑区。常用工具栏:1*兴建一个工程2*打开一个工程3*楼层图复制4*部件清单5*楼层图打印6*关于本软件7*楼层图放大48*楼层图缩小9*楼层图全景显示10*原图显示11*楼层图比例调整12*打开离线编程软件绘图工具栏：1*楼层图移动2*画直线3*画方框4*画方框（方框内变为白色）5*输入字符串6*放置前端设备图标工具栏：点击可放置各种前端，如：光电感烟、差定温、手动报警按钮、输入模块……三、基本操作新建工程文件—新建工程（N），弹出对话框如下图所示：输入文件名点击确定即可：5新增楼号文件—新增楼号（B），弹出对话框如下图所示，输入工程名称点击确定即可：增加楼层右键点击楼号弹出对话框选择增加楼层，在弹出的对话框中输入层数即可；见下图：CDA 图导入右击楼层号弹出对话框选择 CAD 图导入在弹出的对话框中选择楼层图点击打开即可，见下图：注：在 CAD 图导入之前一定要从 autoCAD 中导出格式为.wmf 的图片，具体操作如下图：6楼层图编辑楼层图大小调整在把楼层图导入到CRT 设计软件中后，接下来就是要进行楼层图的编辑工作，首先选择比例调整按钮，此时楼层图处于可放大和缩小编辑状态，点击放大按钮或缩小按钮根据实际需要调整到合适的大小，然后点击保存；如果楼层图编辑区有空缺的地方此时可是调整楼层图将其空缺给覆盖，首先点击原点变更按钮...
