心形流水灯实验报告VIP免费

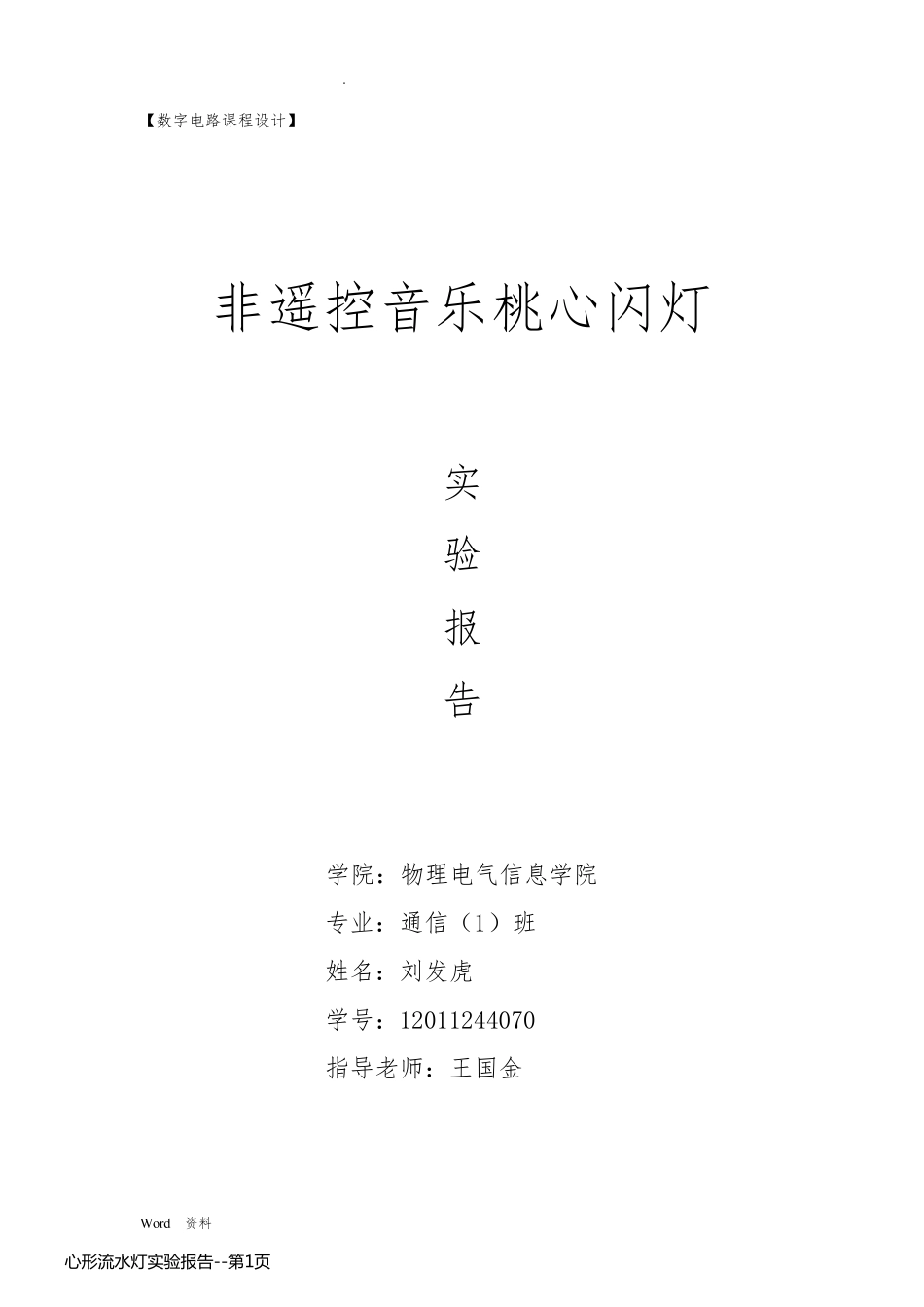

心形流水灯实验报告_第1页
1/8

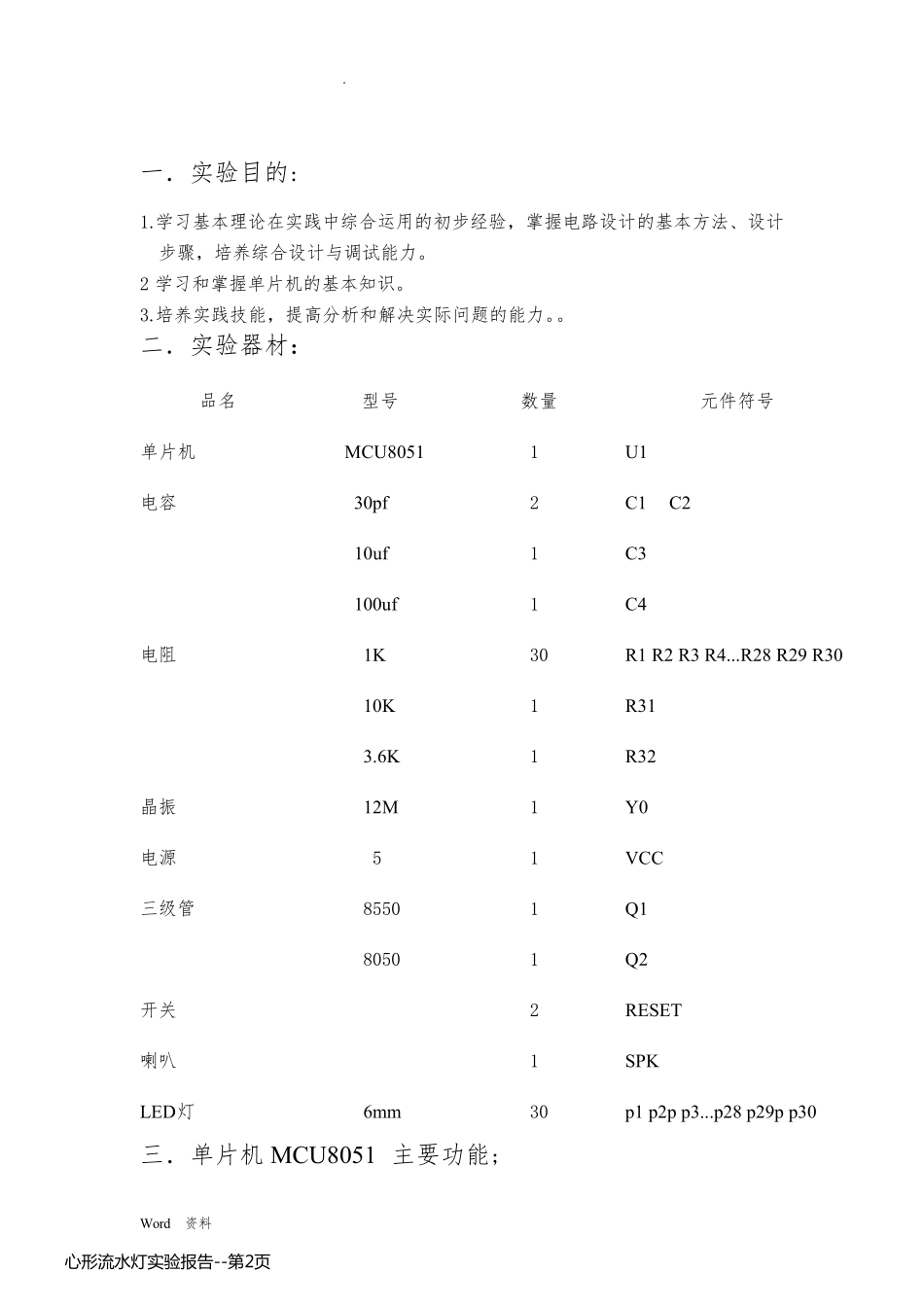

心形流水灯实验报告_第2页
2/8
. Word 资料 【数字电路课程设计】 非遥控音乐桃心闪灯 实 验 报 告 学院:物理电气信息学院 专业:通信(1)班 姓名:刘发虎 学号:12011244070 指导老师:王国金 心 形 流 水 灯 实 验 报 告 --第 1页心 形 流 水 灯 实 验 报 告 --第 1页 . Word 资料 一.实验目的: 1.学习基本理论在实践中综合运用的初步经验,掌握电路设计的基本方法、设计步骤,培养综合设计与调试能力。 2 学习和掌握单片机的基本知识。 3.培养实践技能,提高分析和解决实际问题的能力。。 二.实验器材: 品名 型号 数量 元件符号 单片机 MCU8051 1 U1 电容 30pf 2 C1 C2 10uf 1 C3 100uf 1 C4 电阻 1K 30 R1 R2 R3 R4...R28 R29 R30 10K 1 R31 3.6K 1 R32 晶振 12M 1 Y0 电源 5 1 VCC 三级管 8550 1 Q1 8050 1 Q2 开关 2 RESET 喇叭 1 SPK LED灯 6mm 30 p1 p2p p3...p28 p29p p30 三.单片机 MCU8051 主要功能; 心 形 流 水 灯 实 验 报 告 --第 2页心 形 流 水 灯 实 验 报 告 --第 2页 . Word 资料 8 位CPU·4kbytes 程序存储器(ROM) (52 为8K) ·256bytes的数据存储器(RAM) (52 有384bytes的RAM) ·32 条I/O 口线·111 条指令,大部分为单字节指令 ·21 个专用寄存器 ·2 个可编程定时/计数器·5 个中断源,2 个优先级(52 有6 个) ·一个全双工串行通信口 ·外部数据存储器寻址空间为64kB ·外部程序存储器寻址空间为64kB ·逻辑操作位寻址功能·双列直插40PinDIP 封装 ·单一+5V 电源供电 CPU:由运算和控制逻辑组成,同时还包括中断系统和部分外部特殊功能寄存器; RAM:用以存放可以读写的数据,如运算的中间结果、最终结果以及欲显示的数据; ROM:用以存放程序、一些原始数据和表格; I/O 口:四个8 位并行I/O 口,既可用作输入,也可用作输出; T/C:两个定时/记数器,既可以工作在定时模式,也可以工作在记数模式; 心 形 流 水 灯 实 验 报 告 --第 3页心 形 流 水 灯 实 验 报 告 --第 3页 . Word 资料 五个中断源的中断控制系统; 一个全双工UART(通用异步接收发送器)的串行I/O 口,用于实现单片机之间或单片机与微机之间的串行通信; 片内振荡器和时钟产生电路,石英晶体和微调电容需要外接。最高振荡频率为12M。 四.实验内容 本课题使用MCU8051 单...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

心形流水灯实验报告
