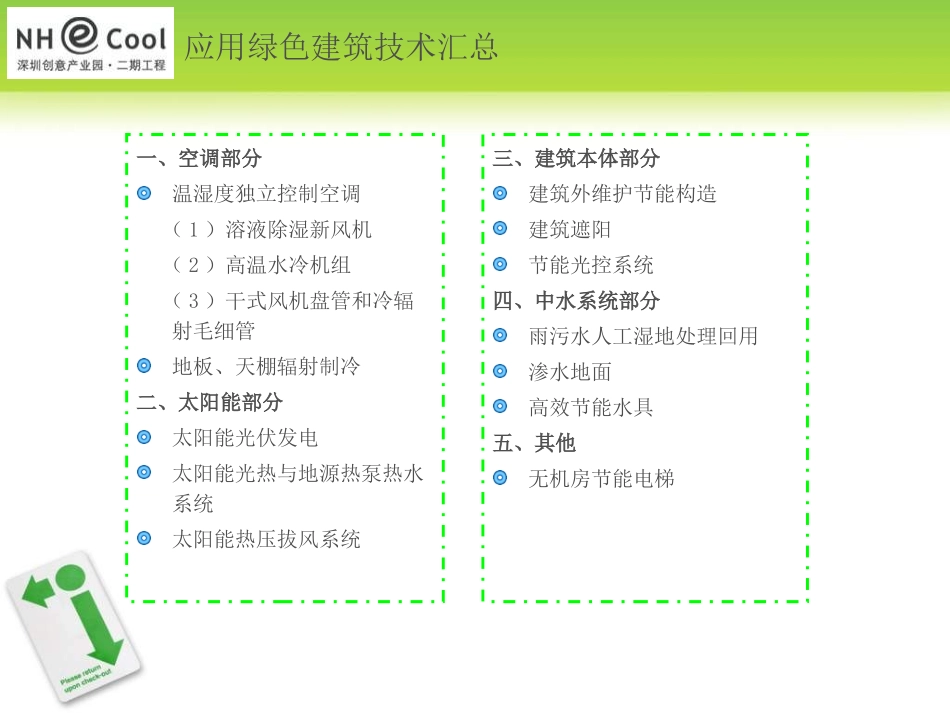

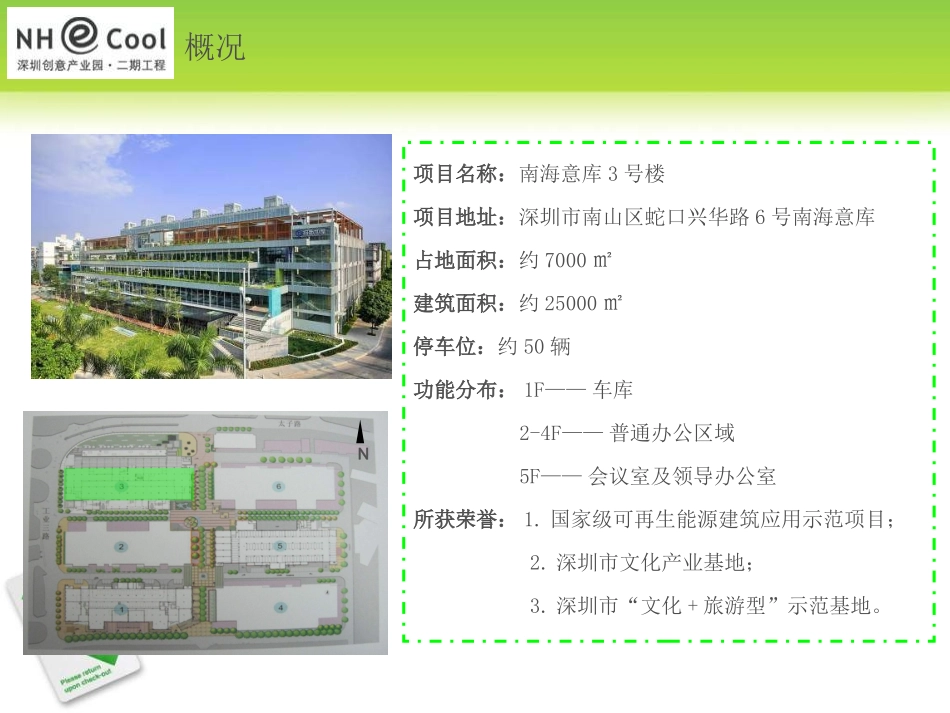

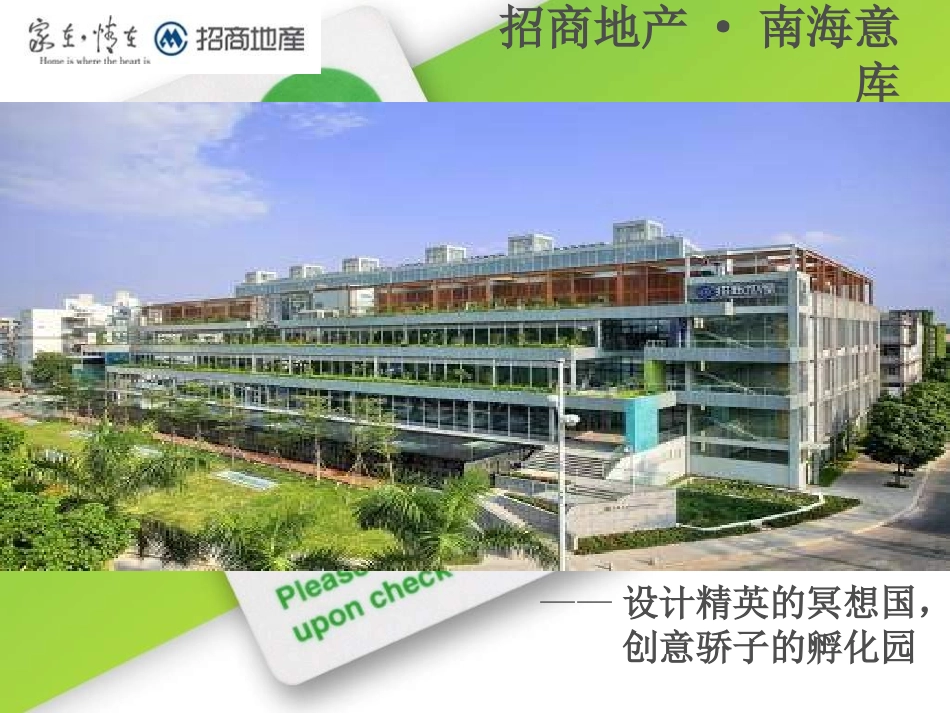

招商地产·南海意库•Companyname——设计精英的冥想国,创意骄子的孵化园项目名称:南海意库3号楼项目地址:深圳市南山区蛇口兴华路6号南海意库占地面积:约7000㎡面积6.2万㎡,总建筑建筑面积:约25000㎡面积停车位:约50辆功能分布:1F——车库2-4F——普通办公区域5F——会议室及领导办公室所获荣誉:1.国家级可再生能源建筑应用示范项目;2.深圳市文化产业基地;3.深圳市“文化+旅游型”示范基地。概况N一、空调部分温湿度独立控制空调(1)溶液除湿新风机(2)高温水冷机组(3)干式风机盘管和冷辐射毛细管地板、天棚辐射制冷二、太阳能部分太阳能光伏发电太阳能光热与地源热泵热水系统太阳能热压拔风系统应用绿色建筑技术汇总三、建筑本体部分建筑外维护节能构造建筑遮阳节能光控系统四、中水系统部分雨污水人工湿地处理回用渗水地面高效节能水具五、其他无机房节能电梯应用背景:深圳气候特点:1.空气潮湿,一年8760小时中,空气湿度接近80%的时数约占80%;2.全年空气温度低于28度的时数约为60%,但是,深圳空调使用期长,超过6个月,目空调系统要将室内温度降到露点以下,既由于过冷浪费能耗,又因存在大量湿表面而易滋生霉菌。一、空调系统——温湿度独立控制系统温湿度独立控制系统工作基本原理:1.用盐溶液除湿,其功能为除湿、除尘、消杀空气病毒;2.用高温冷水降温,能效比高(9-11);3.干式风机盘管,没有霉菌,空气干净;4.新风量大,且充分利用送回风温差进行全热回收。图示:温湿度独立控制空调系统原理图一、空调系统——温湿度独立控制系统的主要组成(1)溶液除湿热泵型新风机组生活经验告诉我们:盐容易受潮,这说明盐可以吸附空气中的水分,但是盐有弱腐蚀作用,这种设备的功能:从室外抽取新风并除湿除尘灭菌;室内低温回风与室外高温新风进行全热交换,使新风预冷却预干燥;吸附了空气中水分的盐溶液浓度降低了,利用热泵冷凝端放热蒸发脱水使盐溶液再生。(2)高温冷水机组高温冷水机组又称磁悬浮变频多机头高速离心机,室内空气与干冷新风混合后,湿度降低到设计值(55%),此时,降低空气温度就非常容易,用通入18度高温冷水的空调末端(干式风机盘管和毛细管冷辐射板)来降温。高温冷水机组的特点:能效比高,η>9,常规冷水机组η=5。(3)干式风机盘管和冷辐射毛细管设备的作用:承担大部分显热负荷设备的特点:换热器表面干燥不结露;不滋生霉菌;不滴水,可不设集水器;温差小,舒适度高。二、太阳能——太阳能光伏发电系统深圳的太阳能资源比较丰富,在南向33度斜面,全年辐射总量为5000MJ/㎡·y,本项目为38千瓦光伏发电系统,约365㎡单晶硅太阳能光伏板,年发电量5万度,折合137kwh/㎡·y,年节省费用约5万元。(注:本项目政府补贴100万,约总造价的50%。)技术应用要点:1、需注意光电板角度符合最佳蓄电效果。2、保持表面清洁太阳能光伏系统应用的障碍:投资过高、回收期长、并网困难、光电转化效率较低。南海意库的太阳能板置于中庭上空,能有效阻挡太阳直射,避免因温度过高产生的空调能耗上升。二、太阳能——太阳能光热与地源热泵热水系统太阳能利用的困难之一是日照稳定性差,本地应该以光热利用为主,本项目采用了100㎡太阳能光热板,每天提供400人就餐的洗涤用热水和30人的冲凉热水。晴天用光热系统,雨天用地源热泵系统,以保证稳定提供热水。注意:地源热泵系统是与地壳进行热交换,和北方不同,在南方地区由于整体偏热,没有冷能量传导到地壳,会打破地壳内部的能量平衡,从物理学角度出发,会产生一定的隐患,南方地区慎用。地源热泵太阳能集热器二、太阳能——太阳能热压拔风系统形成自然风的条件:热压作用:气象学中的热带高压、低压气槽、建筑物南北向受日照影响不同、室内外因空气温度不同等均可形成热压条件。压差作用:建筑物对于风运动的立体阻挡,在建筑前后形成正负压差区,加大了风效应。三号厂房顶有六个通风烟囱,过度季节不开空调,自然通风。目的:使用被动式的通风技术,充分利用”烟囱效应”在通顶的中庭内部形成的自然风循环达到减少空调能耗,带走室内有毒有害物质的目的。太阳能光热板通风烟囱三、建筑本体—...
