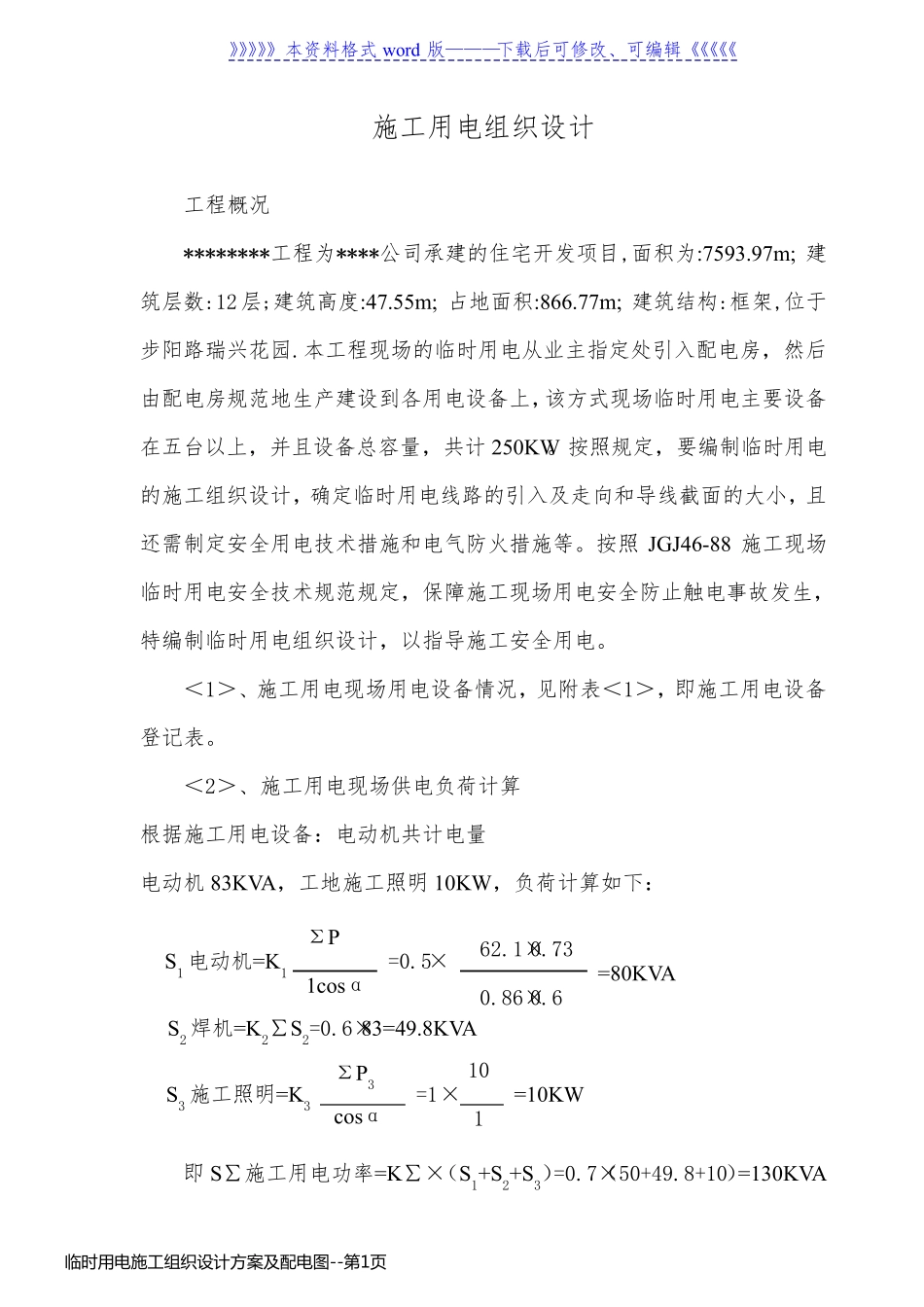

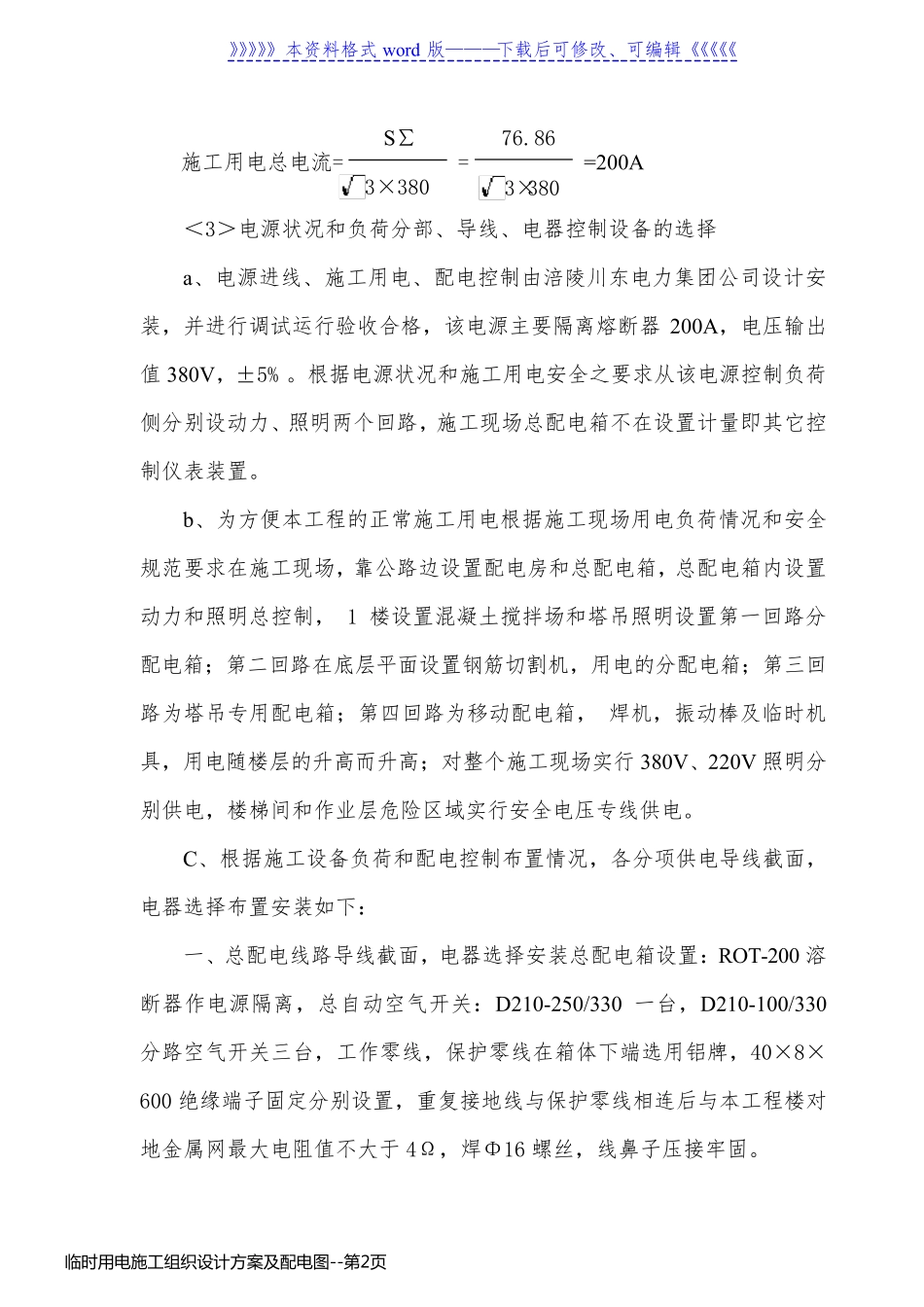

》》》》》本资料格式word 版———下载后可修改、可编辑《《《《《 施工用电组织设计 工程概况 ********工程为****公司承建的住宅开发项目,面积为:7593.97m; 建筑层数:12层;建筑高度:47.55m; 占地面积:866.77m; 建筑结构:框架,位于步阳路瑞兴花园.本工程现场的临时用电从业主指定处引入配电房，然后由配电房规范地生产建设到各用电设备上，该方式现场临时用电主要设备在五台以上，并且设备总容量，共计250KW。按照规定，要编制临时用电的施工组织设计，确定临时用电线路的引入及走向和导线截面的大小，且还需制定安全用电技术措施和电气防火措施等。按照 JGJ46-88 施工现场临时用电安全技术规范规定，保障施工现场用电安全防止触电事故发生，特编制临时用电组织设计，以指导施工安全用电。 ＜1＞、施工用电现场用电设备情况，见附表＜1＞，即施工用电设备登记表。 ＜2＞、施工用电现场供电负荷计算 根据施工用电设备：电动机共计电量 电动机83KVA，工地施工照明10KW，负荷计算如下： S2 焊机=K2∑S2=0.6×83=49.8KVA 即S∑施工用电功率=K∑×（S1+S2+S3）=0.7×（50+49.8+10）=130KVA S1 电动机=K1 Σ P 1cosα =0.5× 62.1×0.73 0.86×0.6 =80KVA S3 施工照明=K3 Σ P3 cosα =1× 10 1 =10KW 临 时 用 电 施 工 组 织 设 计 方 案 及 配 电 图 --第 1页临 时 用 电 施 工 组 织 设 计 方 案 及 配 电 图 --第 1页》》》》》本资料格式word 版———下载后可修改、可编辑《《《《《 ＜3＞电源状况和负荷分部、导线、电器控制设备的选择 a、电源进线、施工用电、配电控制由涪陵川东电力集团公司设计安装，并进行调试运行验收合格，该电源主要隔离熔断器200A，电压输出值380V，±5% 。根据电源状况和施工用电安全之要求从该电源控制负荷侧分别设动力、照明两个回路，施工现场总配电箱不在设置计量即其它控制仪表装置。 b、为方便本工程的正常施工用电根据施工现场用电负荷情况和安全规范要求在施工现场，靠公路边设置配电房和总配电箱，总配电箱内设置动力和照明总控制， 1 楼设置混凝土搅拌场和塔吊照明设置第一回路分配电箱；第二回路在底层平面设置钢筋切割机，用电的分配电箱；第三回路为塔吊专用配电箱；第四回路为移动配电箱， 焊机，振动棒及临时机具，用电随楼层的升高而升高；对整个施工现场实行380V、220V 照明分别供电，楼梯间和作业层危险区域实行安...
