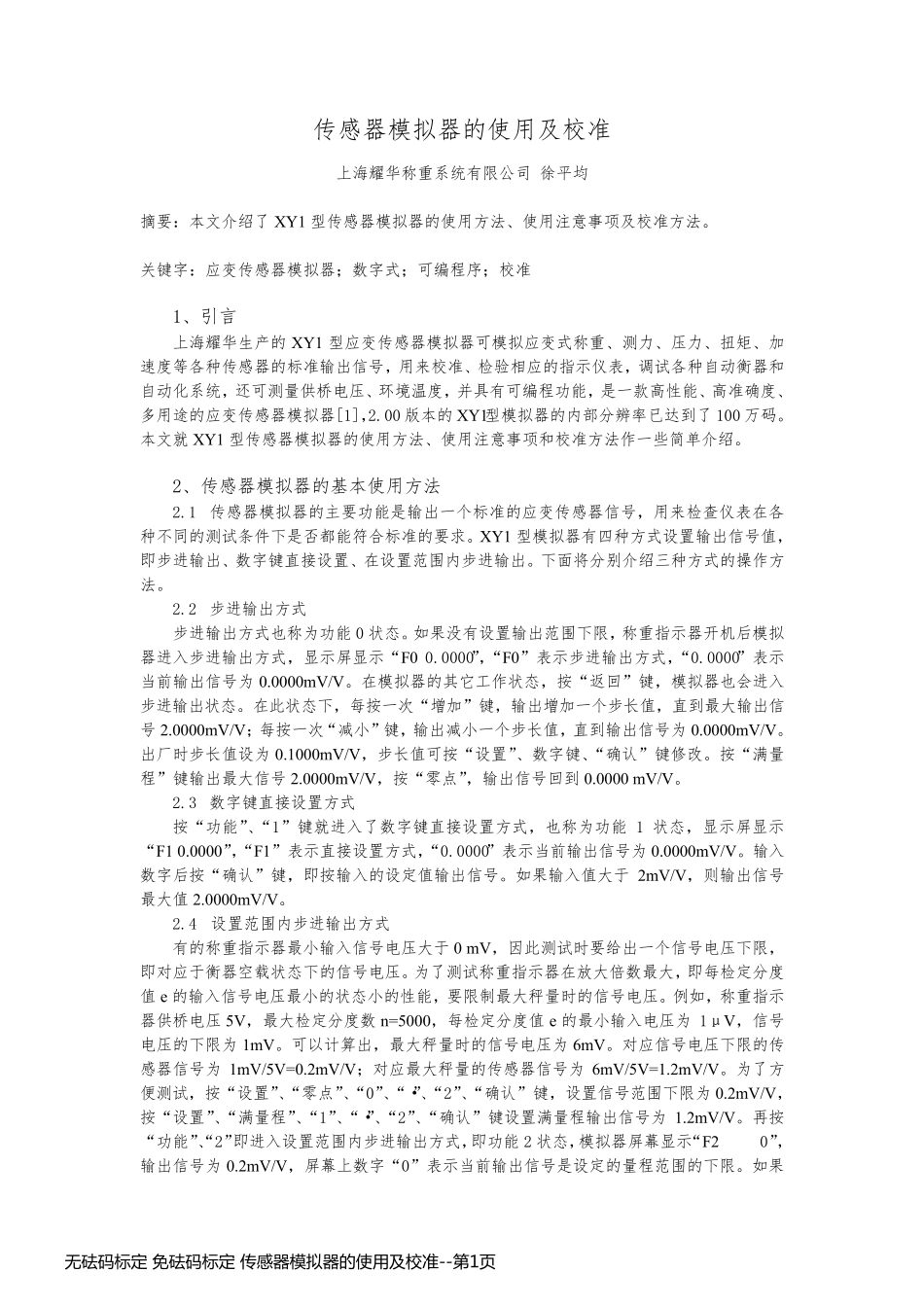

无砝码标定 免砝码标定 传感器模拟器的使用及校准_第1页
1/6
无砝码标定 免砝码标定 传感器模拟器的使用及校准_第2页
2/6
传感器模拟器的使用及校准 上海耀华称重系统有限公司 徐平均 摘要:本文介绍了XY1 型传感器模拟器的使用方法、使用注意事项及校准方法。 关键字:应变传感器模拟器;数字式;可编程序;校准 1、引言 上海耀华生产的XY1 型应变传感器模拟器可模拟应变式称重、测力、压力、扭矩、加速度等各种传感器的标准输出信号,用来校准、检验相应的指示仪表,调试各种自动衡器和自动化系统,还可测量供桥电压、环境温度,并具有可编程功能,是一款高性能、高准确度、多用途的应变传感器模拟器[1],2.00 版本的XY1型模拟器的内部分辨率已达到了100 万码。本文就 XY1 型传感器模拟器的使用方法、使用注意事项和校准方法作一些简单介绍。 2、传感器模拟器的基本使用方法 2.1 传感器模拟器的主要功能是输出一个标准的应变传感器信号,用来检查仪表在各种不同的测试条件下是否都能符合标准的要求。XY1 型模拟器有四种方式设置输出信号值,即步进输出、数字键直接设置、在设置范围内步进输出。下面将分别介绍三种方式的操作方法。 2.2 步进输出方式 步进输出方式也称为功能 0 状态。如果没有设置输出范围下限,称重指示器开机后模拟器进入步进输出方式,显示屏显示“F0 0.0000”,“F0”表示步进输出方式,“0.0000”表示当前输出信号为0.0000mV/V。在模拟器的其它工作状态,按“返回”键,模拟器也会进入步进输出状态。在此状态下,每按一次“增加”键,输出增加一个步长值,直到最大输出信号 2.0000mV/V;每按一次“减小”键,输出减小一个步长值,直到输出信号为0.0000mV/V。出厂时步长值设为0.1000mV/V,步长值可按“设置”、数字键、“确认”键修改。按“满量程”键输出最大信号 2.0000mV/V,按“零点”,输出信号回到 0.0000 mV/V。 2.3 数字键直接设置方式 按“功能”、“1”键就进入了数字键直接设置方式,也称为功能 1 状态,显示屏显示 “F1 0.0000”,“F1”表示直接设置方式,“0.0000”表示当前输出信号为0.0000mV/V。输入数字后按“确认”键,即按输入的设定值输出信号。如果输入值大于2mV/V,则输出信号最大值2.0000mV/V。 2.4 设置范围内步进输出方式 有的称重指示器最小输入信号电压大于0 mV,因此测试时要给出一个信号电压下限,即对应于衡器空载状态下的信号电压。为了测试称重指示器在放大倍数最大,即每检定分度值e 的输入信号电压最小的状态小的性能,要限制最大秤量时的信号电压。例如,称重指示器供桥...
