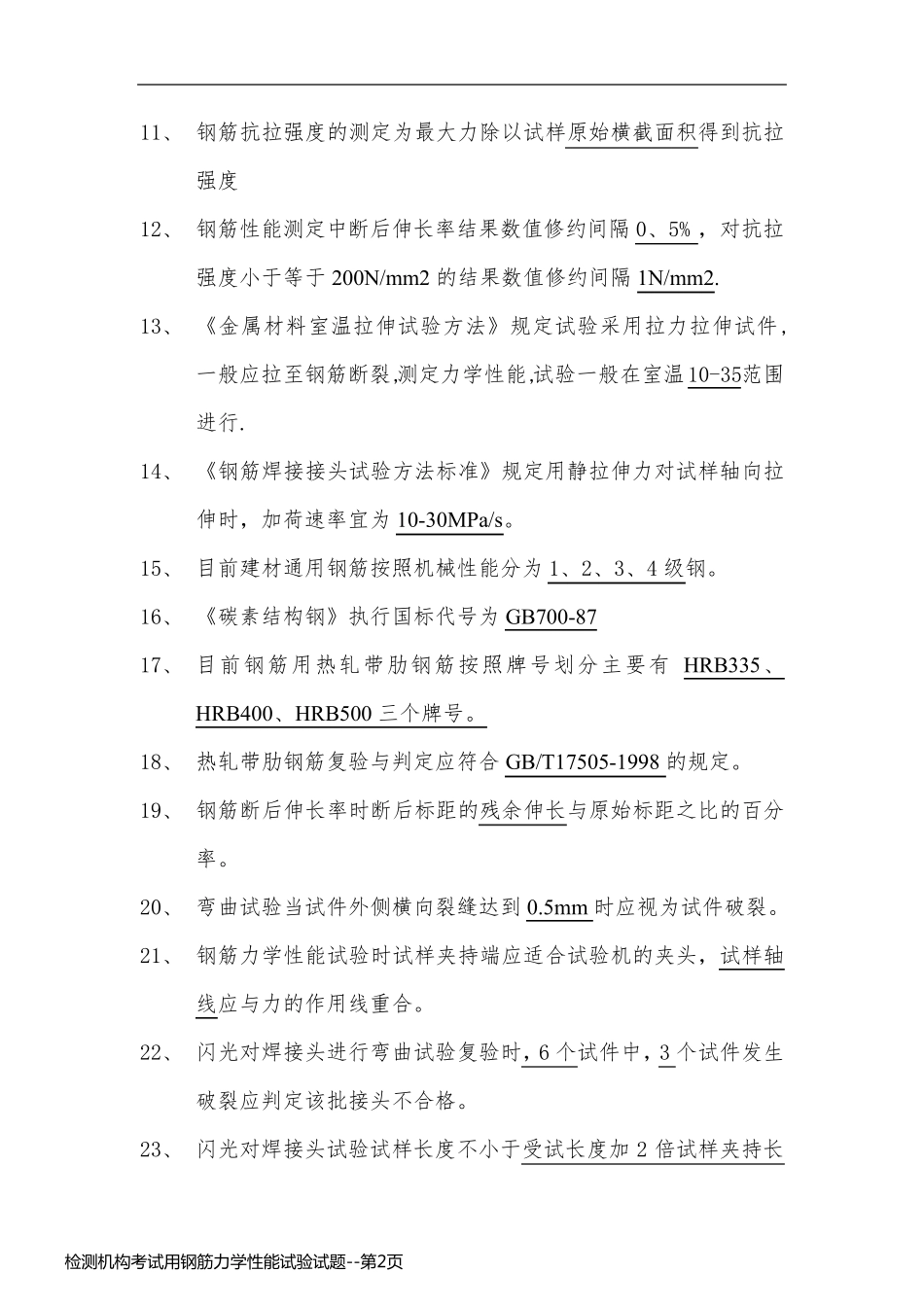

检测机构用钢筋力学性能试验试题：（精） 二：填空题 1、 用于钢筋力学性能试验的试验机其精度应为1 级或优于1 级准确度。 2、 测定钢筋断后伸长率应使用分辨率优于0.1mm的量具或测量装置测定断后标距，准确到+_0.25mm。 3、 断后伸长率的测定原则上只有断裂处与最接近标距标记的距离不小于原始标距的三分之一情况方为有效，但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。 4、 现行钢筋力学性能试验依据的《金属材料室温拉伸试验方法》的国家标准代号为GB/T228-2002。 5、 钢筋力学性能试验必检项目屈服强度、抗拉强度、伸长率、冷弯。 6、 按照《低碳钢热轧圆盘条》标准要求，拉伸取样数量1 根，冷弯取样 2 根。 7、 《钢筋混凝土用热轧光圆钢筋》规定钢筋的抗拉强度应不小于370MPa，伸长率不小于25% 。 8、 《钢筋混凝土用热轧带肋钢筋》标准规定公称直径 6-25 的HRB335 抗拉强度不小于490MPa，伸长率不小于16% 。 9、 冷轧带肋钢筋CRB550 伸长率不小于8、0% 。 10、 钢筋力学性能检测时原始标距的标记，对于比例试样应将原始标距的计算值修约至最接近5mm 的倍数，原始标距的标记应准确到+-1% 。 检 测 机 构 考 试 用 钢 筋 力 学 性 能 试 验 试 题 --第 1页检 测 机 构 考 试 用 钢 筋 力 学 性 能 试 验 试 题 --第 1页 11、 钢筋抗拉强度的测定为最大力除以试样原始横截面积得到抗拉强度 12、 钢筋性能测定中断后伸长率结果数值修约间隔0、5% ，对抗拉强度小于等于200N/mm2 的结果数值修约间隔1N/mm2. 13、 《金属材料室温拉伸试验方法》规定试验采用拉力拉伸试件,一般应拉至钢筋断裂,测定力学性能,试验一般在室温10-35范围进行. 14、 《钢筋焊接接头试验方法标准》规定用静拉伸力对试样轴向拉伸时，加荷速率宜为10-30MPa/s。 15、 目前建材通用钢筋按照机械性能分为1、2、3、4 级钢。 16、 《碳素结构钢》执行国标代号为GB700-87 17、 目前钢筋用热轧带肋钢筋按照牌号划分主要有 HRB335、HRB400、HRB500 三个牌号。 18、 热轧带肋钢筋复验与判定应符合 GB/T17505-1998 的规定。 19、 钢筋断后伸长率时断后标距的残余伸长与原始标距之比的百分率。 20、 弯曲试验当试件外侧横向裂缝达到0.5mm 时应视为试件破裂。 21、 钢筋力学性能试验时试样夹持端应适合试验机的夹头，试样轴线应与力的作用线重合。 22、 ...
