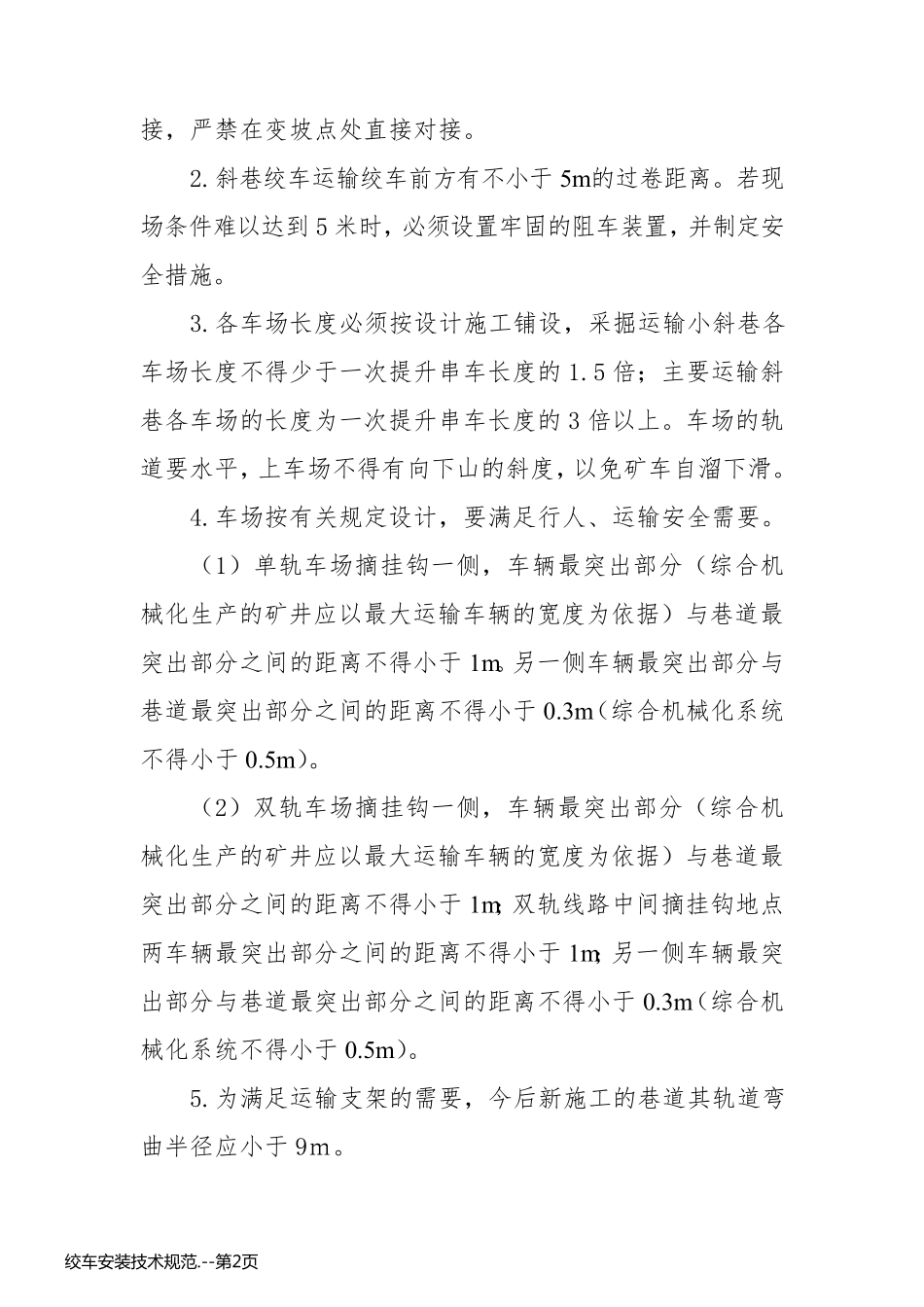

55KW及以下绞车安装技术规范 一、系统主要技术要求 （一）斜巷绞车道及硐室 1.斜巷绞车道必须按照《煤矿安全规程》巷道有关规定设计，要满足行人、运输等安全需要，支护要达到合格要求。 2.斜巷绞车道（上下山、联络巷）的水沟必须按标准设计、施工，水沟盖板要稳固牢靠。水沟要定期清理，保证畅通，流水不得冲刷道心。巷道内无矸石、浮煤等杂物。 3.井巷交岔点，必须设置路标及避灾路线牌板，标明所在地点，指明通往安全出口的方向。 4.绞车安装硐室应符合设计要求，其净高度不得小于2.0m，绞车外缘距最近一侧轨道不得小于 0.7 米，距硐室壁距离不得小于 0.5m，绞车操作空间不得小于 1.0m。 5.斜巷主要运输上下车场、各顺槽车场均须设躲避硐室和信号硐室，其规格为2.0×2.0×1.5m（高×宽×深）。下部车场躲避硐室，距起坡点不得小于 2m。 6.行车行人的巷道中的躲避硐室的间距不得大于 40m，并在人行道侧。 7.躲避硐内严禁存放杂物。 （二）轨道和车场 1.轨道铺设要达到优 良 品 。变 坡点处 一律 采 用 竖 曲 线连绞 车 安 装 技 术 规 范 .--第 1页绞 车 安 装 技 术 规 范 .--第 1页接，严禁在变坡点处直接对接。 2.斜巷绞车运输绞车前方有不小于5m的过卷距离。若现场条件难以达到5 米时，必须设置牢固的阻车装置，并制定安全措施。 3.各车场长度必须按设计施工铺设，采掘运输小斜巷各车场长度不得少于一次提升串车长度的1.5 倍；主要运输斜巷各车场的长度为一次提升串车长度的3 倍以上。车场的轨道要水平，上车场不得有向下山的斜度，以免矿车自溜下滑。 4.车场按有关规定设计，要满足行人、运输安全需要。 （1）单轨车场摘挂钩一侧，车辆最突出部分（综合机械化生产的矿井应以最大运输车辆的宽度为依据）与巷道最突出部分之间的距离不得小于1m。另一侧车辆最突出部分与巷道最突出部分之间的距离不得小于0.3m（综合机械化系统不得小于0.5m）。 （2）双轨车场摘挂钩一侧，车辆最突出部分（综合机械化生产的矿井应以最大运输车辆的宽度为依据）与巷道最突出部分之间的距离不得小于1m；双轨线路中间摘挂钩地点两车辆最突出部分之间的距离不得小于1m；另一侧车辆最突出部分与巷道最突出部分之间的距离不得小于0.3m（综合机械化系统不得小于0.5m）。 5.为满足运输支架的需要，今后新施工的巷道其轨道弯曲半径应小于9ｍ。 绞 车 安 装 技 术 规 范 .--第 2页绞 车 安 装 技 ...
