实验室供气系统施工方案VIP免费

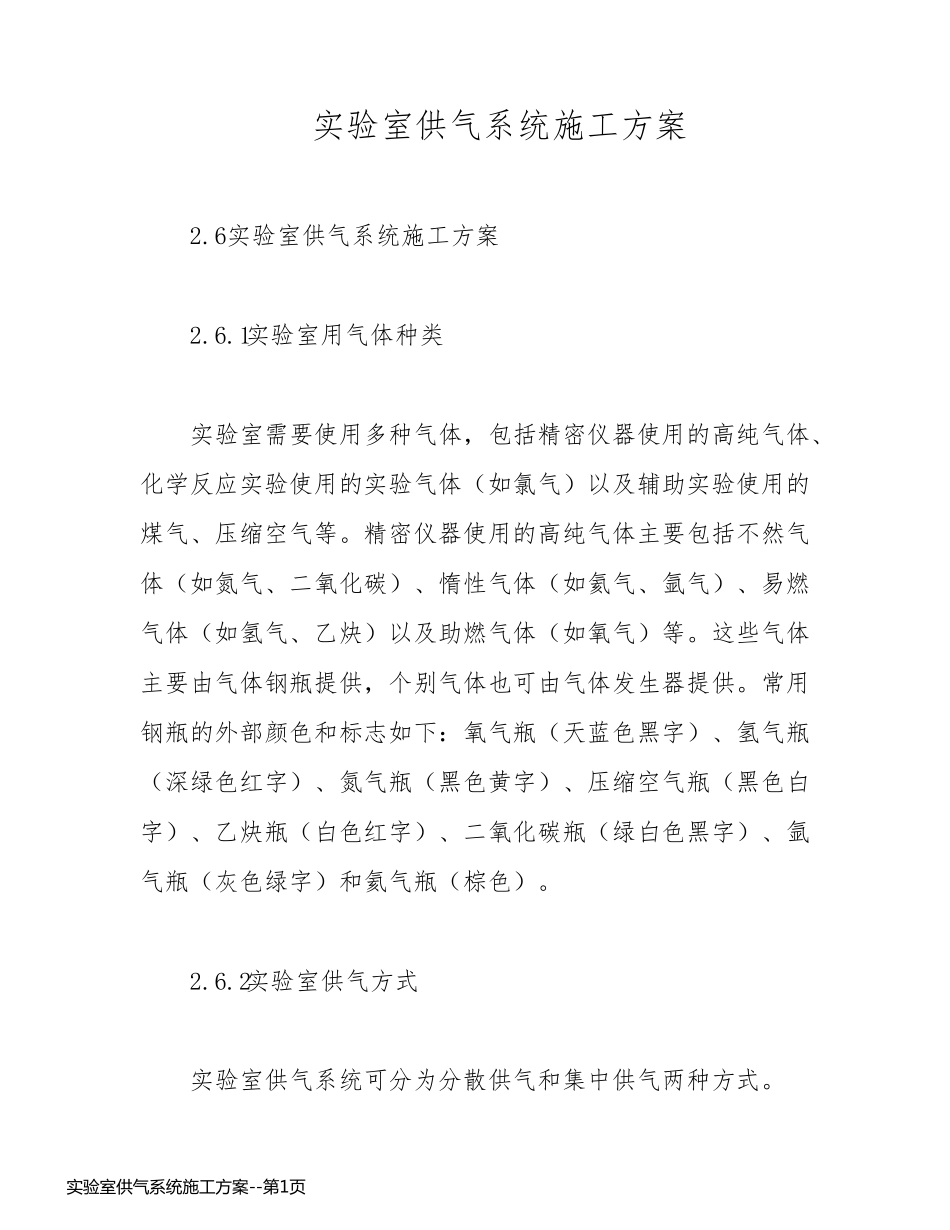

实验室供气系统施工方案_第1页
1/5

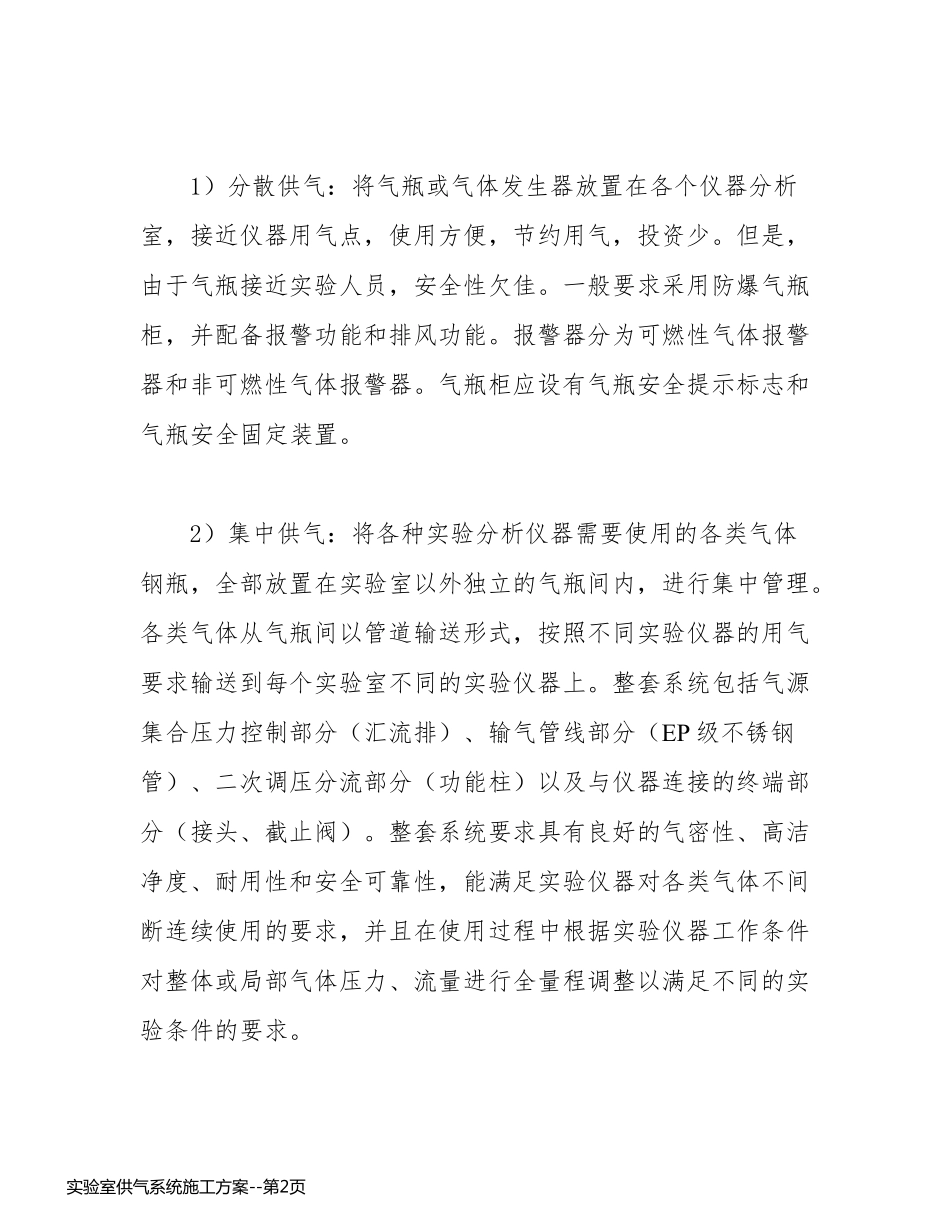

实验室供气系统施工方案_第2页
2/5
实验室供气系统施工方案 2.6 实验室供气系统施工方案 2.6.1 实验室用气体种类 实验室需要使用多种气体,包括精密仪器使用的高纯气体、化学反应实验使用的实验气体(如氯气)以及辅助实验使用的煤气、压缩空气等。精密仪器使用的高纯气体主要包括不然气体(如氮气、二氧化碳)、惰性气体(如氦气、氩气)、易燃气体(如氢气、乙炔)以及助燃气体(如氧气)等。这些气体主要由气体钢瓶提供,个别气体也可由气体发生器提供。常用钢瓶的外部颜色和标志如下:氧气瓶(天蓝色黑字)、氢气瓶(深绿色红字)、氮气瓶(黑色黄字)、压缩空气瓶(黑色白字)、乙炔瓶(白色红字)、二氧化碳瓶(绿白色黑字)、氩气瓶(灰色绿字)和氦气瓶(棕色)。 2.6.2 实验室供气方式 实验室供气系统可分为分散供气和集中供气两种方式。 实 验 室 供 气 系 统 施 工 方 案 --第 1页实 验 室 供 气 系 统 施 工 方 案 --第 1页 1)分散供气:将气瓶或气体发生器放置在各个仪器分析室,接近仪器用气点,使用方便,节约用气,投资少。但是,由于气瓶接近实验人员,安全性欠佳。一般要求采用防爆气瓶柜,并配备报警功能和排风功能。报警器分为可燃性气体报警器和非可燃性气体报警器。气瓶柜应设有气瓶安全提示标志和气瓶安全固定装置。 2)集中供气:将各种实验分析仪器需要使用的各类气体钢瓶,全部放置在实验室以外独立的气瓶间内,进行集中管理。各类气体从气瓶间以管道输送形式,按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。整套系统包括气源集合压力控制部分(汇流排)、输气管线部分(EP 级不锈钢管)、二次调压分流部分(功能柱)以及与仪器连接的终端部分(接头、截止阀)。整套系统要求具有良好的气密性、高洁净度、耐用性和安全可靠性,能满足实验仪器对各类气体不间断连续使用的要求,并且在使用过程 中根 据 实验仪器工 作 条 件对整体或局 部气体压力、流量 进行全量 程 调整以满足不同的实验条 件 的要求。 实 验 室 供 气 系 统 施 工 方 案 --第 2页实 验 室 供 气 系 统 施 工 方 案 --第 2页集中供气可实现气源集中管理,远离实验室,保障实验人员的安全。但是,供气管道长,导致浪费气体,开启或关闭气源需要到气瓶间,使用不够方便。 2.6.3 气瓶间及气瓶的安全规范 1)气瓶应专瓶专用,不能随意改装其他种类的气体。 2)气瓶室严禁靠近火源、热源和有腐...
