化学锚栓埋件的计算VIP免费

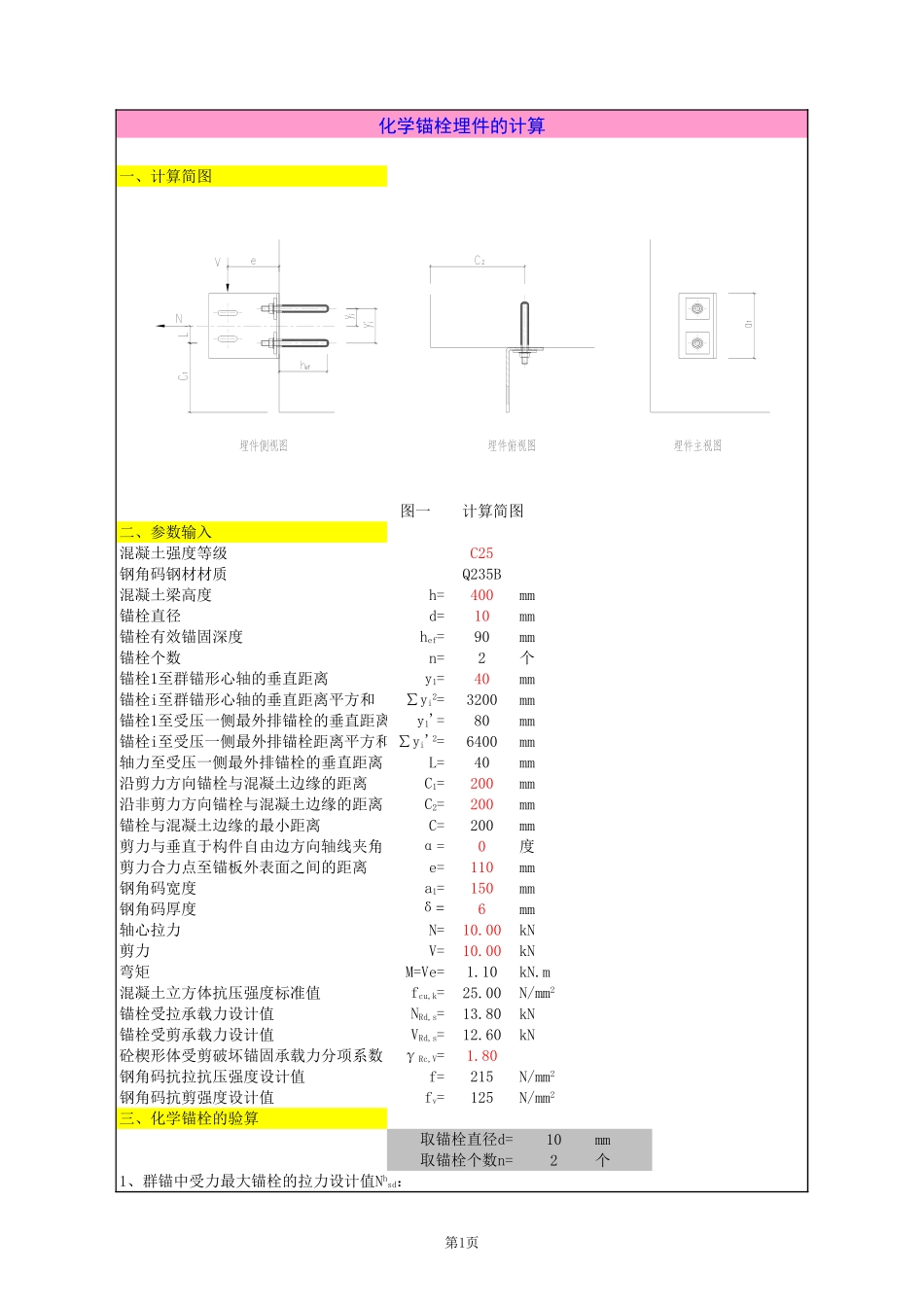

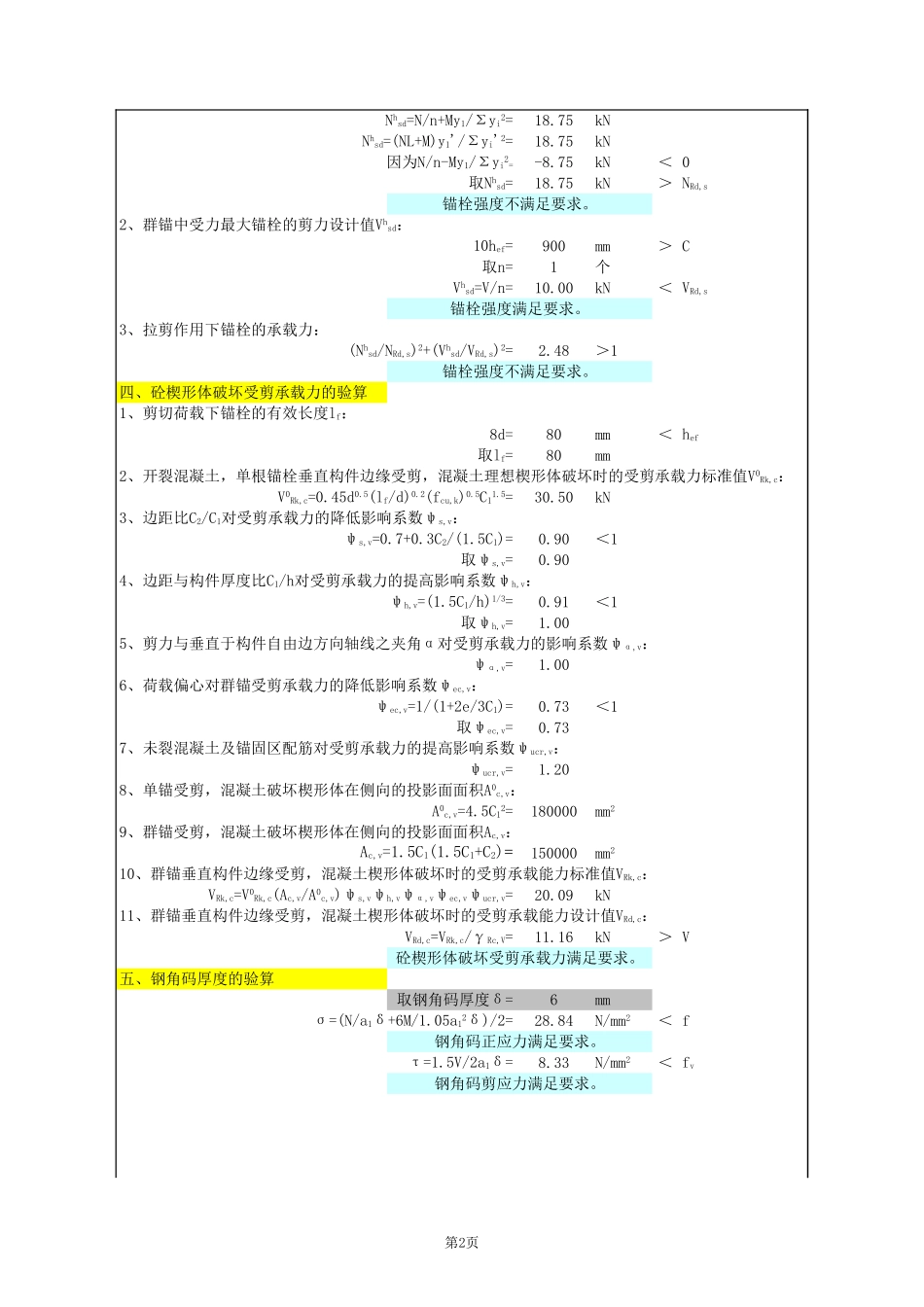

第1页化学锚栓埋件的计算一、计算简图螺杆尺寸二、参数输入混凝土强度等级C25钢角码钢材材质Q235B混凝土梁高度h=400mm锚栓直径d=10mm锚栓有效锚固深度90mm锚栓个数n=2个40mm3200mm80mm6400mm轴力至受压一侧最外排锚栓的垂直距离L=40mm沿剪力方向锚栓与混凝土边缘的距离200mm沿非剪力方向锚栓与混凝土边缘的距离200mm锚栓与混凝土边缘的最小距离C=200mm剪力与垂直于构件自由边方向轴线夹角α=0度剪力合力点至锚板外表面之间的距离110mm钢角码宽度150mm钢角码厚度6mm轴心拉力 N=10.00kN剪力V=10.00kN弯矩M=Ve=1.10kN.m混凝土立方体抗压强度标准值25.00锚栓受拉承载力设计值13.80kN锚栓受剪承载力设计值12.60kN砼楔形体受剪破坏锚固承载力分项系数1.80钢角码抗拉抗压强度设计值f=215钢角码抗剪强度设计值125三、化学锚栓的验算10mm2个图一 计算简图hef=锚栓1至群锚形心轴的垂直距离y1=锚栓i至群锚形心轴的垂直距离平方和∑yi2=锚栓1至受压一侧最外排锚栓的垂直距离y1'=锚栓i至受压一侧最外排锚栓距离平方和 ∑yi'2=C1=C2=e=a1=δ=fcu,k=N/mm2NRd,s=VRd,s=γRc,V=N/mm2fv=N/mm2取锚栓直径d=取锚栓个数n=1、群锚中受力最大锚栓的拉力设计值Nhsd：第2页18.75kN18.75kN-8.75kN＜ 018.75kN＞锚栓强度不满足要求。900mm＞ C1个10.00kN＜锚栓强度满足要求。2.48锚栓强度不满足要求。四、砼楔形体破坏受剪承载力的验算8d=80mm＜80mm30.50kN0.900.900.911.001.000.730.731.2018000015000020.09kN11.16kN＞ V砼楔形体破坏受剪承载力满足要求。五、钢角码厚度的验算6mm28.84＜ f钢角码正应力满足要求。8.33＜钢角码剪应力满足要求。Nhsd=N/n+My1/Σyi2=Nhsd=(NL+M)y1'/Σyi'2=因为N/n-My1/Σyi2=取Nhsd=NRd,s2、群锚中受力最大锚栓的剪力设计值Vhsd：10hef=取n=Vhsd=V/n=VRd,s3、拉剪作用下锚栓的承载力：(Nhsd/NRd,s)2+(Vhsd/VRd,s)2=＞11、剪切荷载下锚栓的有效长度lf：hef取lf=2、开裂混凝土，单根锚栓垂直构件边缘受剪，混凝土理想楔形体破坏时的受剪承载力标准值V0Rk,c：V0Rk,c=0.45d0.5(lf/d)0.2(fcu,k)0.5C11.5=3、边距比C2/C1对受剪承载力的降低影响系数ψs,v：ψs,v=0.7+0.3C2/(1.5C1)=＜1取ψs,v=4、边距与构件厚度比C1/h对受剪承载力的提高影响系数ψh,v：ψh,v=(1.5C1/h)1/3=＜1取ψh,v=5、剪力与垂直于构件自由边方向轴线之夹角α对受剪承载力的影响系数ψα,v：ψα,v=6、荷载偏心对群锚受剪承载力的降低影响系数ψec,v：ψec,v=1/(1+2e/3C1...
