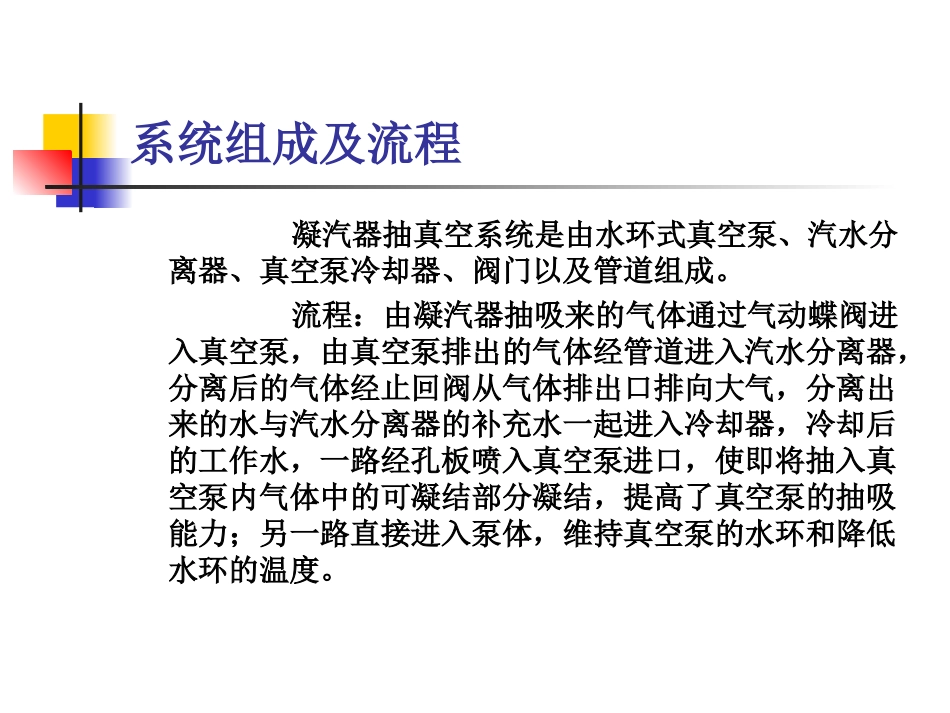

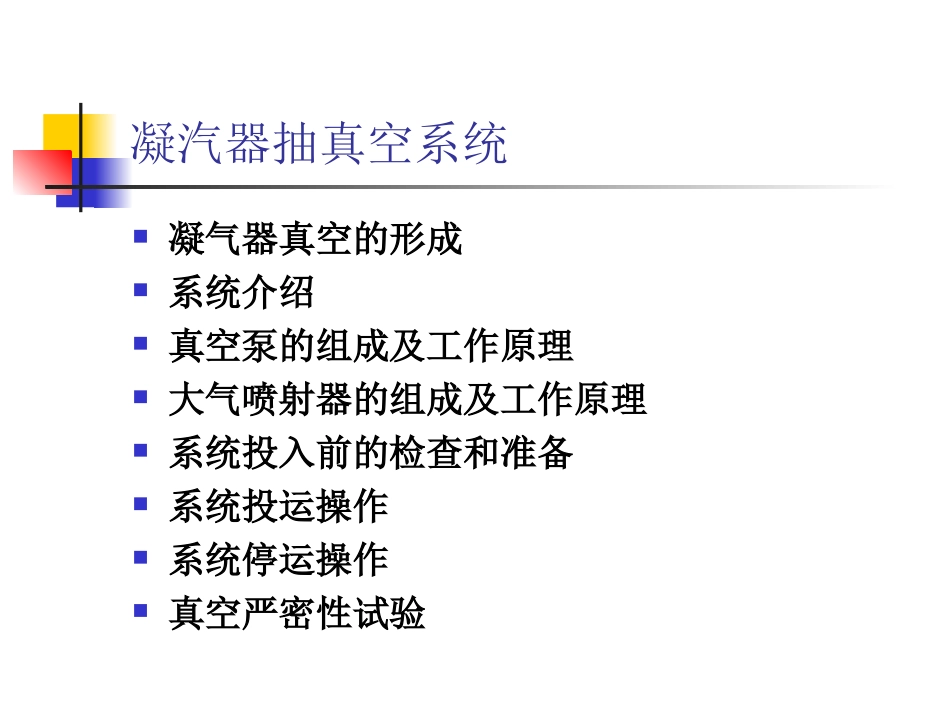

凝汽器抽真空系统凝气器真空的形成系统介绍真空泵的组成及工作原理大气喷射器的组成及工作原理系统投入前的检查和准备系统投运操作系统停运操作真空严密性试验凝汽器真空的形成凝汽器真空的形成分为两种：（1）在启动或者停机过程中，凝汽器内真空是由真空泵将其内的空气抽出而形成的。（2）在正常运行中，凝汽器内真空的形成是由汽轮机排汽在凝汽器内骤然凝结成水时，其比容急剧缩小而形成的。由于汽轮机汽中含有少量的不凝结气体，凝汽器本身及连接系统也存在漏气处；有部分空气漏入凝汽器内，所以须用真空泵将气体连续不断地从凝汽器中抽出，以维持凝汽器在真空下连续运行，真空泵在汽轮机的正常运行中，维持凝汽器内真空的作用。系统组成及流程凝汽器抽真空系统是由水环式真空泵、汽水分离器、真空泵冷却器、阀门以及管道组成。流程：由凝汽器抽吸来的气体通过气动蝶阀进入真空泵，由真空泵排出的气体经管道进入汽水分离器，分离后的气体经止回阀从气体排出口排向大气，分离出来的水与汽水分离器的补充水一起进入冷却器，冷却后的工作水，一路经孔板喷入真空泵进口，使即将抽入真空泵内气体中的可凝结部分凝结，提高了真空泵的抽吸能力；另一路直接进入泵体，维持真空泵的水环和降低水环的温度。系统组成及流程系统组成及流程凝汽器真空低跳机就地三个凝汽器真空压力开关，定值均为≤-76kPa动作，送至ETS，在ETS中三取二判断后后跳机。汽轮机排汽带入冷凝器的空气和漏入冷凝器的空气，如果不及时抽出，就会影响传热，恶化真空，从而增高汽轮机的排汽温度，这不仅影响汽轮机效率而且危及汽轮机安全运行。真空泵的组成及工作原理水环真空泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助气阀等组成。在泵体中装有适量的水作为工作液。当叶轮顺时针方向旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。真空泵的组成及工作原理水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。大气喷射器的组成及工作原理大气喷射器来提高水环泵的极限压力和扩大其工作范围。由于水换泵受到水温限制，在极限真空下其抽气速率大量减少以及水环泵内部容易产生汽蚀状况，这时配有大气喷射就有很大好处。大气喷射器由喷嘴、吸气室和扩压器组成。其排气口与水环泵进气口相连。大气喷射器的组成及工作原理先启动水环泵，使喷嘴进气口与排气口形成压力差，大气便从喷嘴进入泵内。当压力差为大气压力的二分之一时，空气介质经喷嘴收缩段得到加速，到达喉部时可达到声速，到扩张段再进一步加速到超声速，射向扩散器，形成高速射流，并造成吸气室的压力比被抽容器内的压力低，因此将被抽气体吸入室内。由于二股气流混合，气流速率逐渐减慢，当进入扩散器喉部时降到声速一下，经扩散器扩张段时，速度进一步降低，压力不断升高，最后达到水环泵的吸气压力，则由水环泵把气体吸入，再排出泵外，即完成了吸气、排气过程。系统投入前的检查和准备系统投入前的检查和准备检查有关工作结束，安全措施已恢复；检查所有表计投入，联锁保护试验合格；确认所有气动门气源已送，系统中各阀门位置正确；确认循环水系统、开式水系统已投运；化学除盐水压力正常，分离器自动补水正常，水位在规定范围；检查轴封系统具备投运条件；确认凝结水系统运行正常，凝汽器水位应在正常范围内；关闭真空破坏门。系统投运操作确认1A真空泵备用正常，各阀门位置正确。检查1A汽水分离器水箱水位≥150mm。退出1A真空泵联锁。确认1A真空泵入口气动门1关闭。确认1A真空泵喷射器入口气动门3关闭。...
