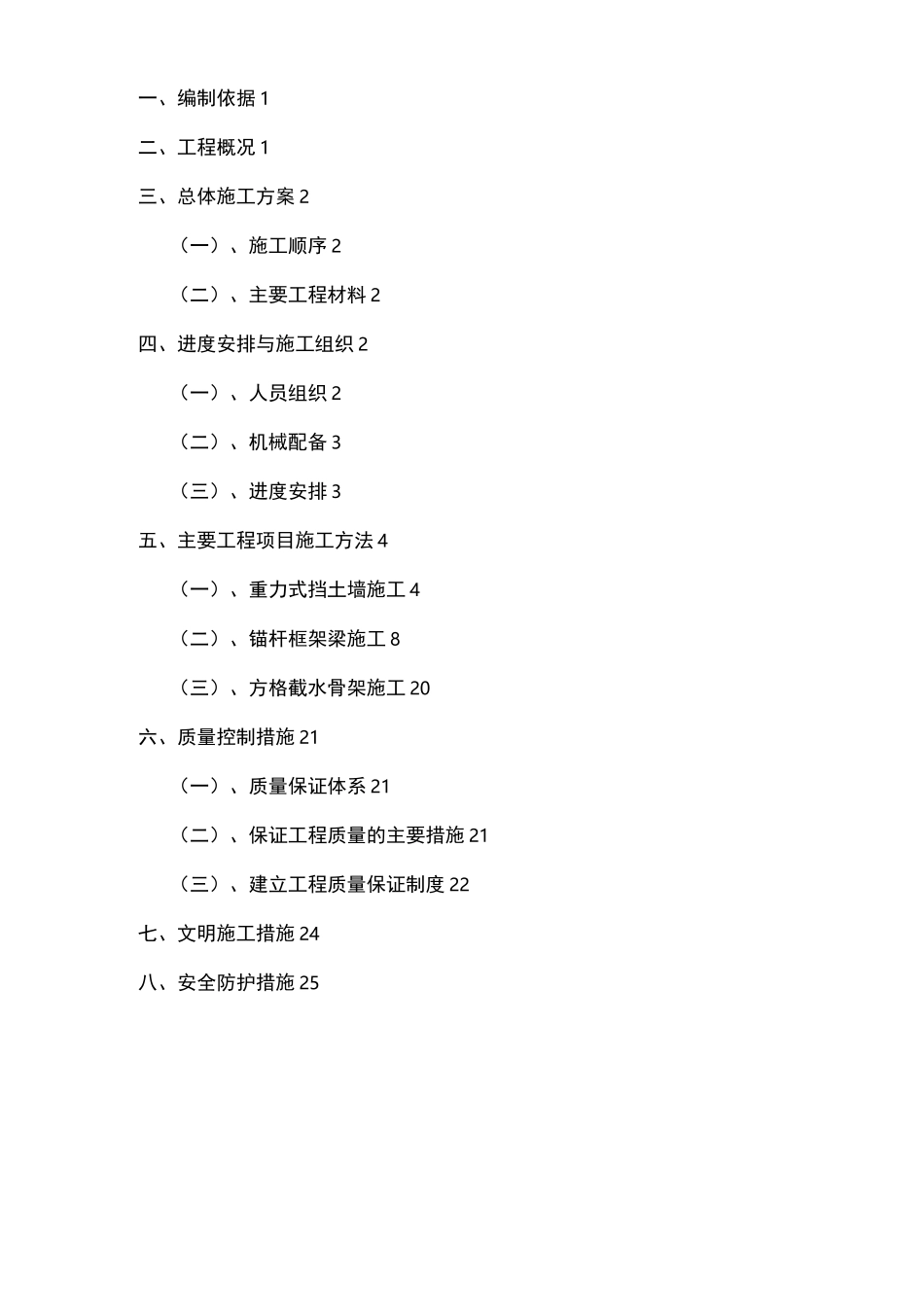

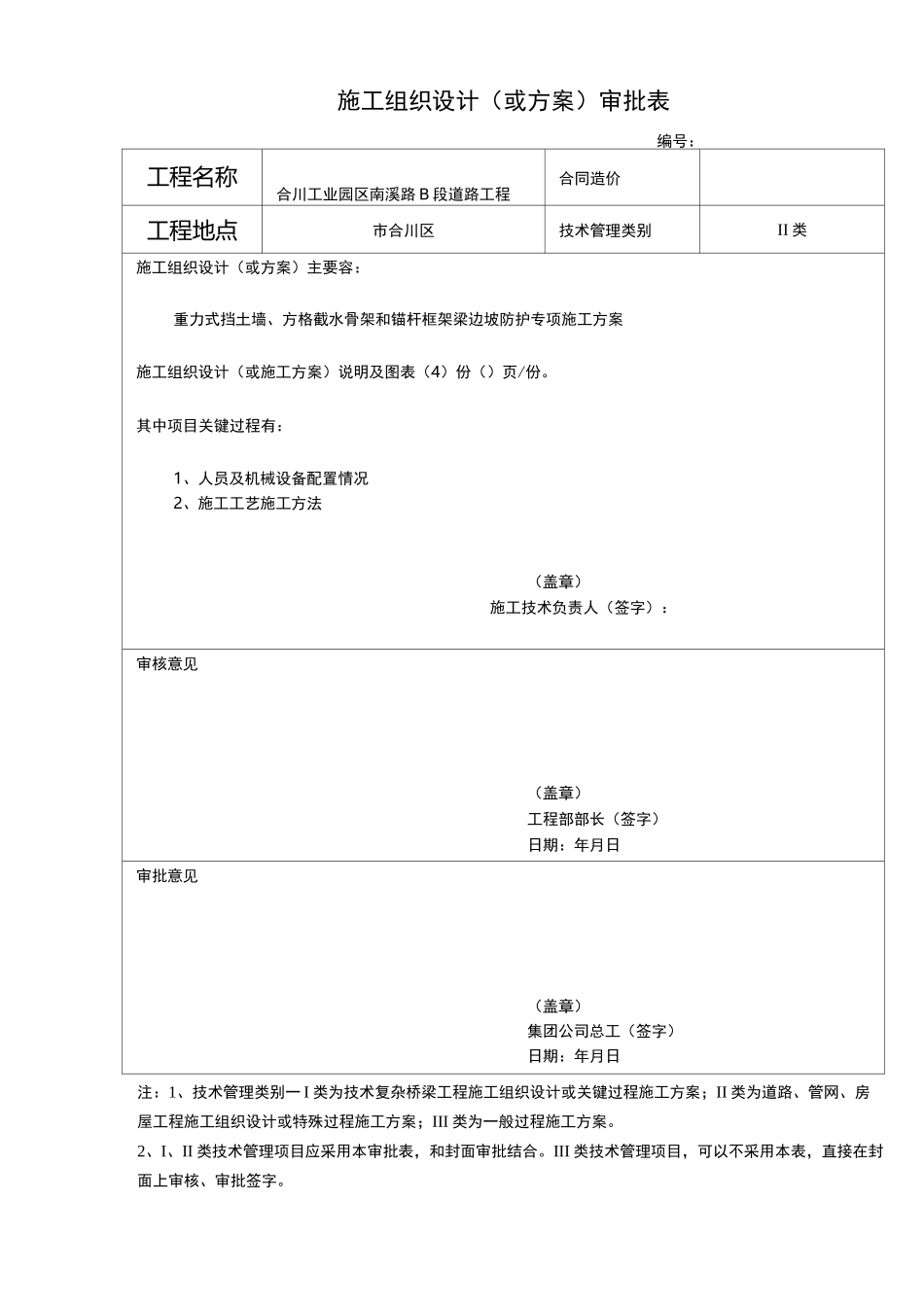

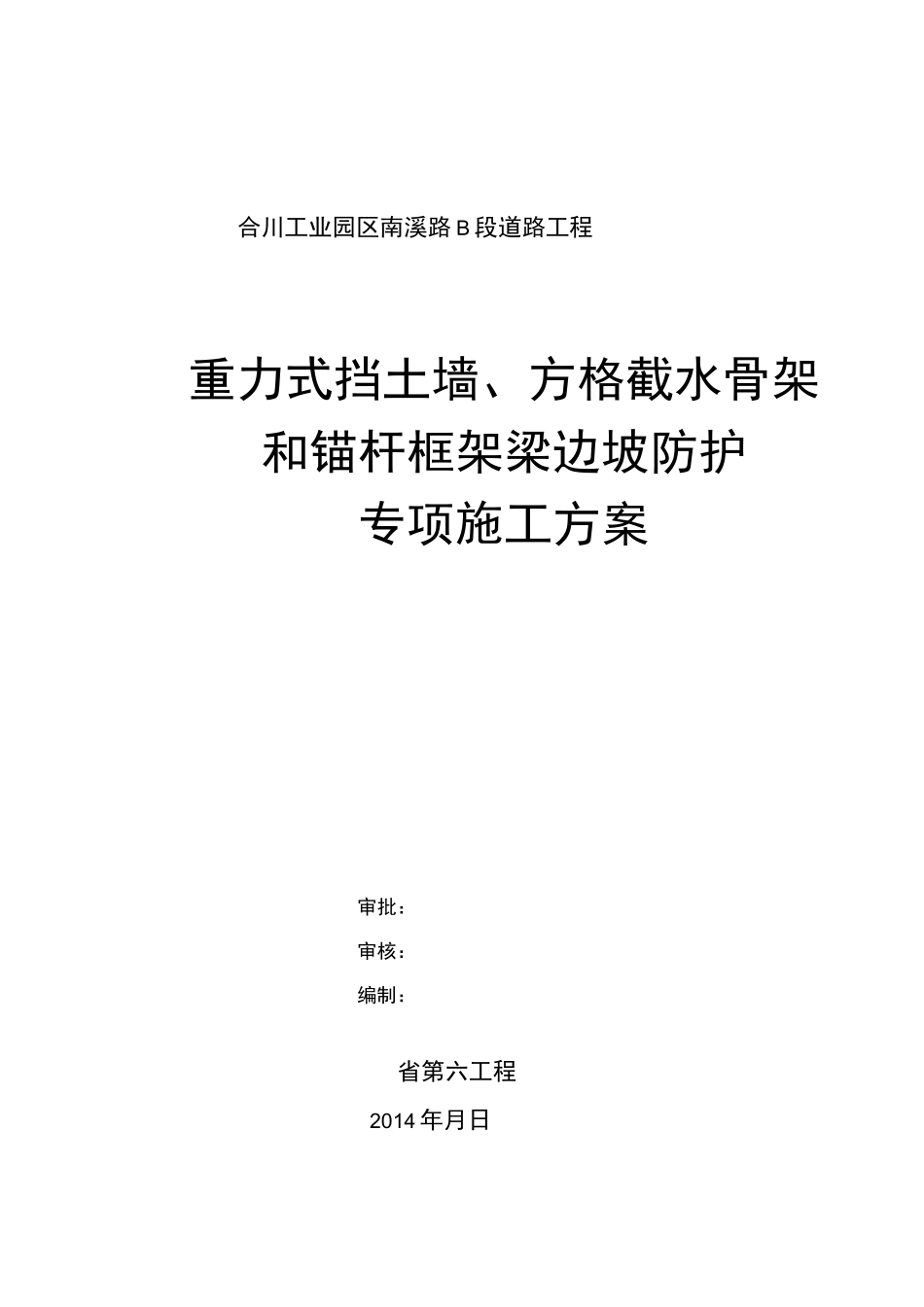

合川工业园区南溪路 B 段道路工程重力式挡土墙、方格截水骨架和锚杆框架梁边坡防护专项施工方案审批：审核：编制：省第六工程2014 年月日施工组织设计（或方案）审批表编号：工程名称合川工业园区南溪路 B 段道路工程合同造价工程地点市合川区技术管理类别II 类施工组织设计（或方案）主要容：重力式挡土墙、方格截水骨架和锚杆框架梁边坡防护专项施工方案施工组织设计（或施工方案）说明及图表（4）份（）页/份。其中项目关键过程有：1、人员及机械设备配置情况2、施工工艺施工方法（盖章）施工技术负责人（签字）：审核意见（盖章）工程部部长（签字）日期：年月日审批意见（盖章）集团公司总工（签字）日期：年月日注：1、技术管理类别一 I 类为技术复杂桥梁工程施工组织设计或关键过程施工方案；II 类为道路、管网、房屋工程施工组织设计或特殊过程施工方案；III 类为一般过程施工方案。2、I、II 类技术管理项目应采用本审批表，和封面审批结合。III 类技术管理项目，可以不采用本表，直接在封面上审核、审批签字。一、编制依据 1二、工程概况 1三、总体施工方案 2（一）、施工顺序 2（二）、主要工程材料 2四、进度安排与施工组织 2（一）、人员组织 2（二）、机械配备 3（三）、进度安排 3五、主要工程项目施工方法 4（一）、重力式挡土墙施工 4（二）、锚杆框架梁施工 8（三）、方格截水骨架施工 20六、质量控制措施 21（一）、质量保证体系 21（二）、保证工程质量的主要措施 21（三）、建立工程质量保证制度 22七、文明施工措施 24八、安全防护措施 25重力式挡土墙、方格截水骨架和锚杆框架梁边坡防护专项施工方案一、编制依据1、《施工组织设计》2、《公路路基施工技术规》（JTGF10-2006）3、《施工设计图》（第二册）4、现场踏勘情况二、工程概况南溪路 B 段挖方边边设计采用重力式挡土墙支护、方格截水骨架护坡和锚杆框架梁护坡三种形式。重力式挡土墙墙髙 4m,墙身采用 C20 片石砼砌筑，片石抗压强度要求不小于30MPa。挡土墙每隔 10〜20m 或地质变化处设置一道伸缩缝（沉降缝），缝宽 2〜3 厘米，、外、顶三边用沥青麻筋或沥青木板填塞，深 20cm。挡土墙基础埋深 1.4m,嵌入完整基岩深度不小于 0.6m。方格截水骨架护坡：主要用于土质边坡和填铺 10~20cm 厚粘性土后的泥质岩石边坡。截水骨架采用 M7.5 水泥砂浆浆砌片石砌筑，截水骨架成 L 型，与边坡水平线成45 度角，方格净距 3.0m...
