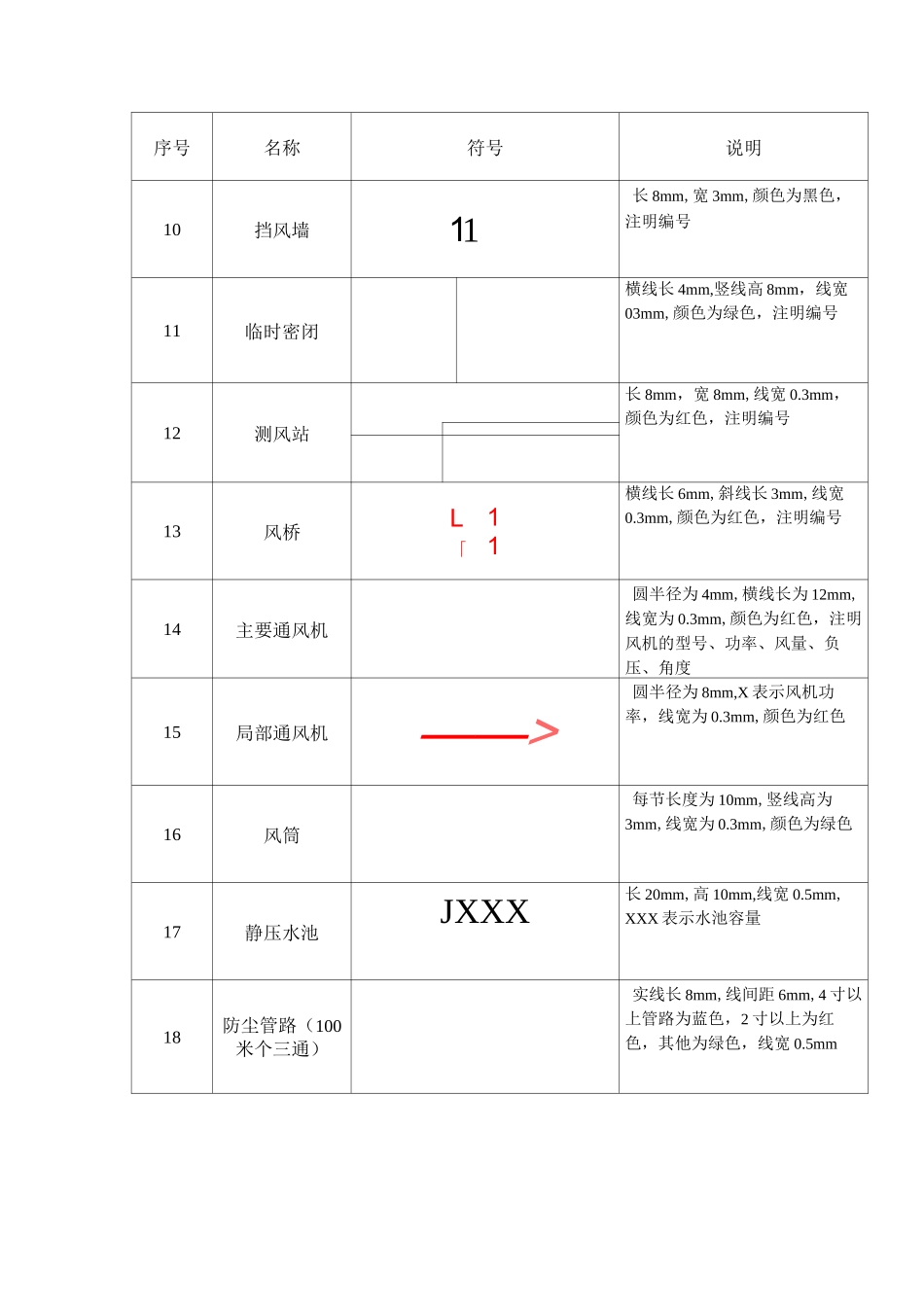

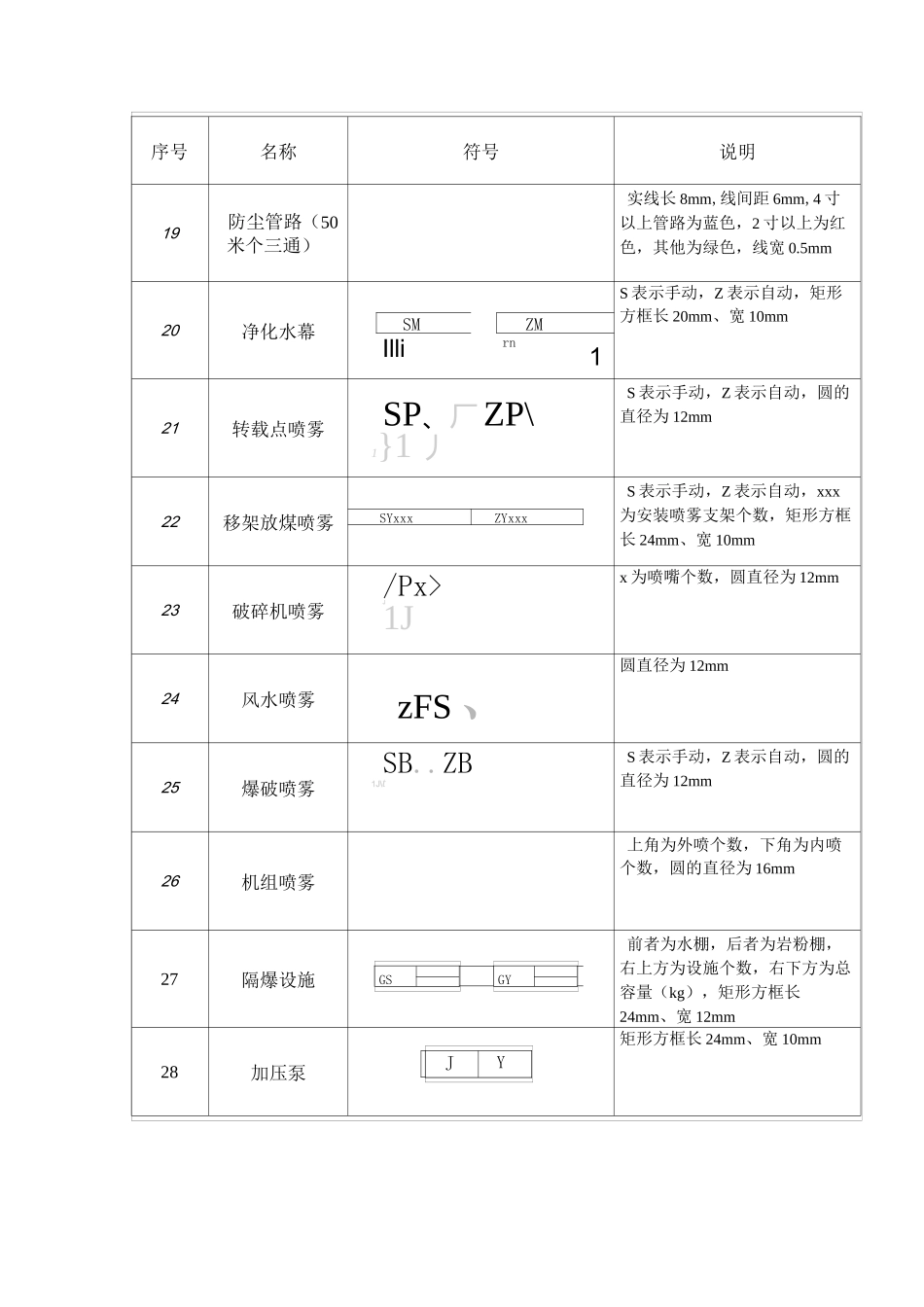

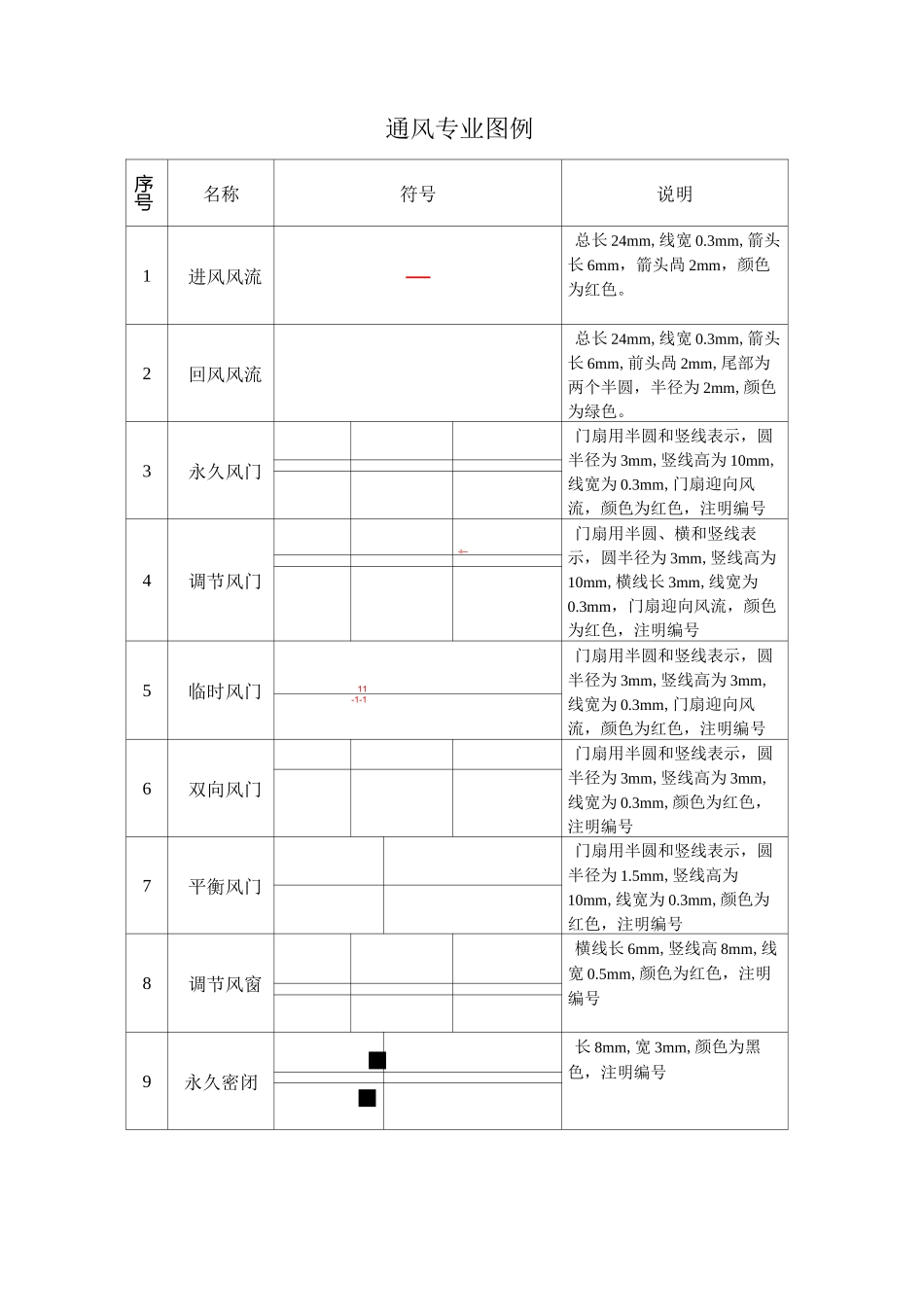

通风专业图例序号名称符号说明1进风风流—总长 24mm,线宽 0.3mm,箭头长 6mm，箭头咼 2mm，颜色为红色。2回风风流总长 24mm,线宽 0.3mm,箭头长 6mm,前头咼 2mm,尾部为两个半圆，半径为 2mm,颜色为绿色。3永久风门门扇用半圆和竖线表示，圆半径为 3mm,竖线高为 10mm,线宽为 0.3mm,门扇迎向风流，颜色为红色，注明编号4调节风门-I—门扇用半圆、横和竖线表示，圆半径为 3mm,竖线高为10mm,横线长 3mm,线宽为0.3mm，门扇迎向风流，颜色为红色，注明编号5临时风门11门扇用半圆和竖线表示，圆半径为 3mm,竖线高为 3mm,线宽为 0.3mm,门扇迎向风流，颜色为红色，注明编号-1-16双向风门门扇用半圆和竖线表示，圆半径为 3mm,竖线高为 3mm,线宽为 0.3mm,颜色为红色，注明编号7平衡风门门扇用半圆和竖线表示，圆半径为 1.5mm,竖线高为10mm,线宽为 0.3mm,颜色为红色，注明编号8调节风窗横线长 6mm,竖线高 8mm,线宽 0.5mm,颜色为红色，注明编号9永久密闭■长 8mm,宽 3mm,颜色为黑色，注明编号■序号名称符号说明10挡风墙11长 8mm,宽 3mm,颜色为黑色，注明编号11临时密闭横线长 4mm,竖线高 8mm，线宽03mm,颜色为绿色，注明编号12测风站长 8mm，宽 8mm,线宽 0.3mm，颜色为红色，注明编号13风桥L「11横线长 6mm,斜线长 3mm,线宽0.3mm,颜色为红色，注明编号14主要通风机圆半径为 4mm,横线长为 12mm,线宽为 0.3mm,颜色为红色，注明风机的型号、功率、风量、负压、角度15局部通风机——>圆半径为 8mm,X 表示风机功率，线宽为 0.3mm,颜色为红色16风筒每节长度为 10mm,竖线高为3mm,线宽为 0.3mm,颜色为绿色17静压水池JXXX长 20mm,高 10mm,线宽 0.5mm,XXX 表示水池容量18防尘管路（100米个三通）实线长 8mm,线间距 6mm,4 寸以上管路为蓝色，2 寸以上为红色，其他为绿色，线宽 0.5mm序号名称符号说明19防尘管路（50米个三通）实线长 8mm,线间距 6mm,4 寸以上管路为蓝色，2 寸以上为红色，其他为绿色，线宽 0.5mm20净化水幕S 表示手动，Z 表示自动，矩形方框长 20mm、宽 10mmSMZMIllirn121转载点喷雾SP、厂 ZP\1}1 丿S 表示手动，Z 表示自动，圆的直径为 12mm22移架放煤喷雾S 表示手动，Z 表示自动，xxx为安装喷雾支架个数，矩形方框长 24mm、宽 10mmSYxxxZYxxx23破碎机喷雾/Px>J1Jx 为喷嘴个数，圆直径为 12mm24风水喷雾zFS、圆直径为 12mm25爆破喷雾SB..ZB1J\tS 表示手动，Z 表示自动，圆的直...
