甜菊糖专用离心喷雾干燥机,甜菊糖烘干机 LPG-150VIP免费

甜菊糖专用离心喷雾干燥机,甜菊糖烘干机   LPG-150_第1页
1/10
甜菊糖专用离心喷雾干燥机,甜菊糖烘干机   LPG-150_第2页
2/10
甜菊糖专用离心喷雾干燥机,甜菊糖烘干机   LPG-150_第3页
3/10

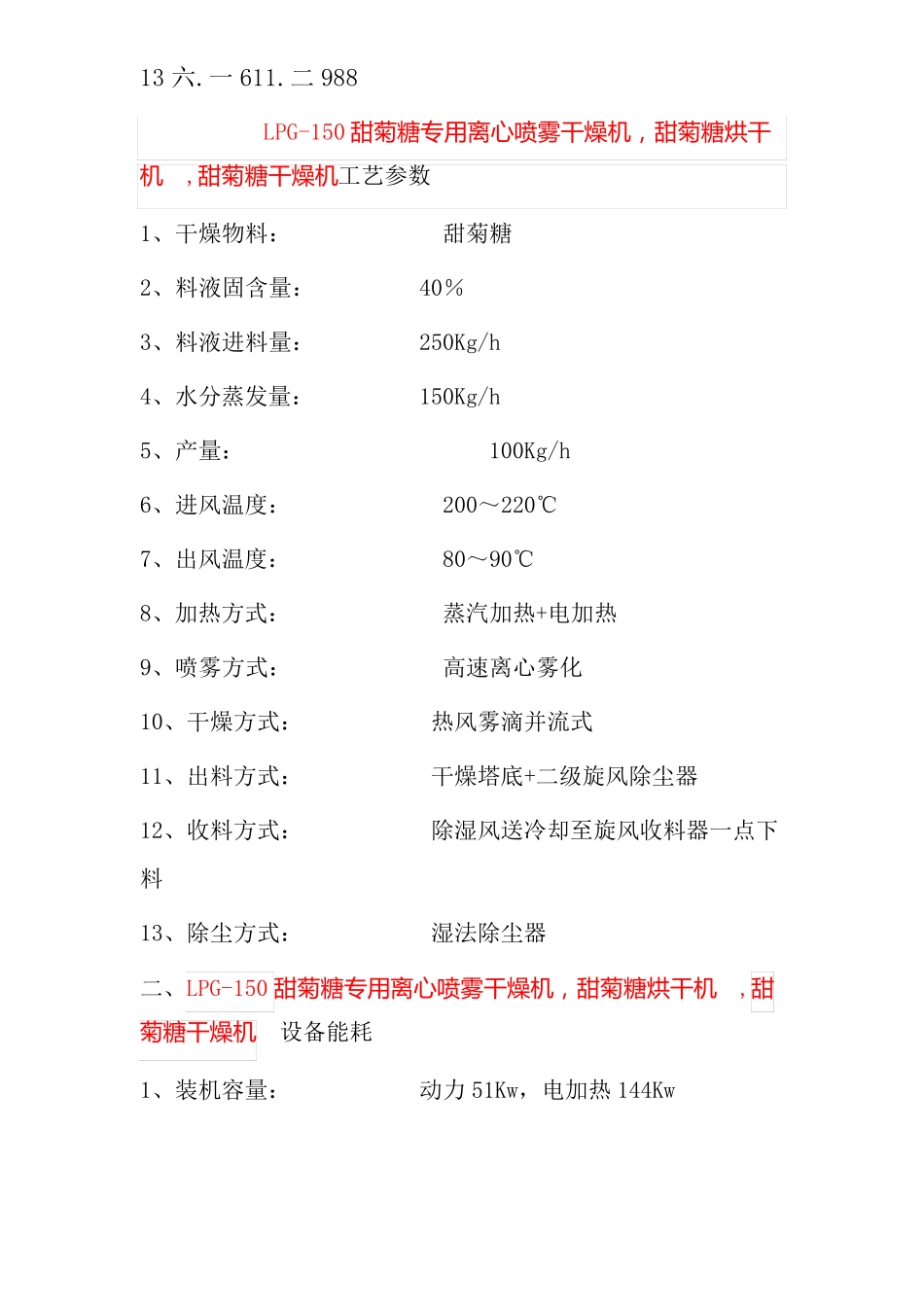

13 六.一611.二988 LPG-150 甜 菊 糖 专用 离 心 喷 雾 干 燥 机 , 甜 菊 糖 烘 干机 ,甜 菊 糖 干 燥 机 工艺参数 1、干燥物料: 甜菊糖 2、料液固含量: 40% 3、料液进料量: 250Kg/h 4、水分蒸发量: 150Kg/h 5、产量: 100Kg/h 6、进风温度: 200~220℃ 7、出风温度: 80~90℃ 8、加热方式: 蒸汽加热+电加热 9、喷雾方式: 高速离心雾化 10、干燥方式: 热风雾滴并流式 11、出料方式: 干燥塔底+二级旋风除尘器 12、收料方式: 除湿风送冷却至旋风收料器一点下料 13、除尘方式: 湿法除尘器 二、LPG-150 甜 菊 糖 专用 离 心 喷 雾 干 燥 机 , 甜 菊 糖 烘 干 机 ,甜菊 糖 干 燥 机 设备能耗 1、装机容量: 动力51Kw,电加热144Kw 13 六.一611.二988 2、压缩空气: 0.8m3/min(表压0.4~0.6MPa 去油去水) 3、蒸汽耗量: 300Kg/h(表压0.4MPa 饱和蒸汽) 三、 LPG-150 甜 菊 糖 专用 离 心 喷 雾 干 燥 机 , 甜 菊 糖 烘 干 机 ,甜 菊 糖 干 燥 机 系统计算 1、物料参数: (1)料液进料量:W 料=250Kg/h (2)水分蒸发量:W 水=150Kg/h (3)料液含固量:ω1=40% (4)物料成品量:W 产=100Kg/h (5)料液温度:θ1=30℃(参考) (6)设产品出塔温度:θ2=60℃ (7)设产品绝干比热:Cs=0.4Kcal/(Kg·℃) 2、空气参数: (1)环境温度:t0=20℃ (2)空气含湿量:d0=0.01Kg 水/Kg 干空气 (3)干燥塔热风进口温度:t1=200℃ (4)热风进口含湿量:d1=0.01Kg 水/Kg 干空气 (5)设干燥塔排风温度:t2=90℃ 3、热量衡算: 13 六.一611.二988 (1)蒸发水分所需热量:Q1=W 水×(597+0.45×t2-θ1) =150×(597+0.45×90-30) =91125Kcal/h (2)产品升温所需热量:Q2=W 产×Cs×(θ2-θ1) =100×0.4×(60-30) =1200Kcal/h (3)干燥器外表面损失热量:Q3=α×A×△t =10×120×20 =24000Kcal/h 式中α=(33.5+0.21tx)/4.187 (tx 为干燥器外表面温度,取40℃) α=(33.5+0.21×40)/4.187 =10Kcal/(m2·h·℃) 13 六.一611.二988 A 为干燥器外表面积,今按120m2 计算(估算) △t=tx-θx(θx 为环境温度,取20℃) =40-20 =20℃ (4)干燥所需的热风流量:G=(Q1+Q2+Q3)/△i12 =(91125+1200+24000)/26.9 =4324Kg 干空气/h,取G=5000Kg 干空气/h 式中△i12...
