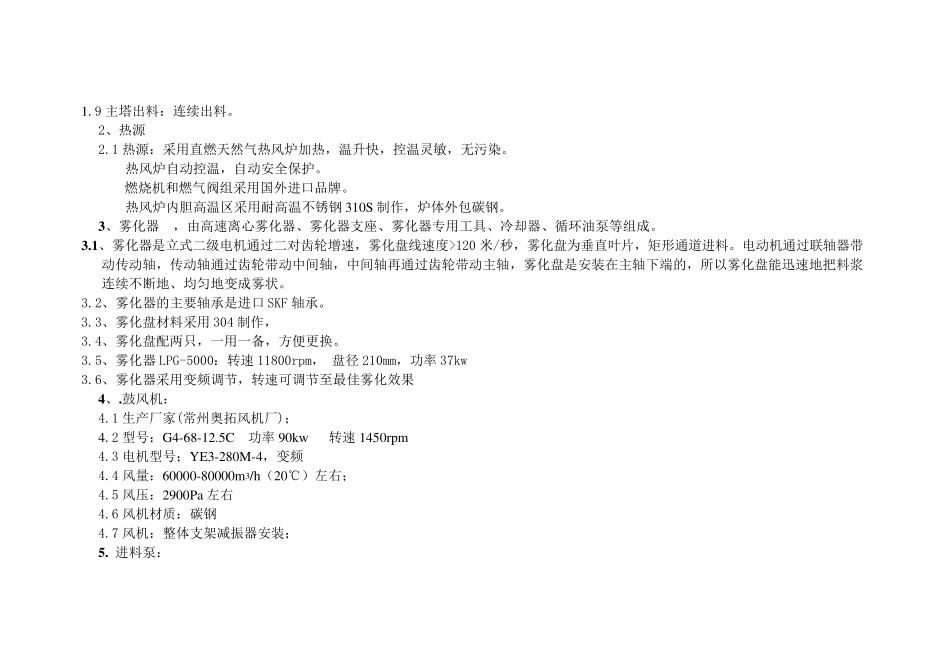

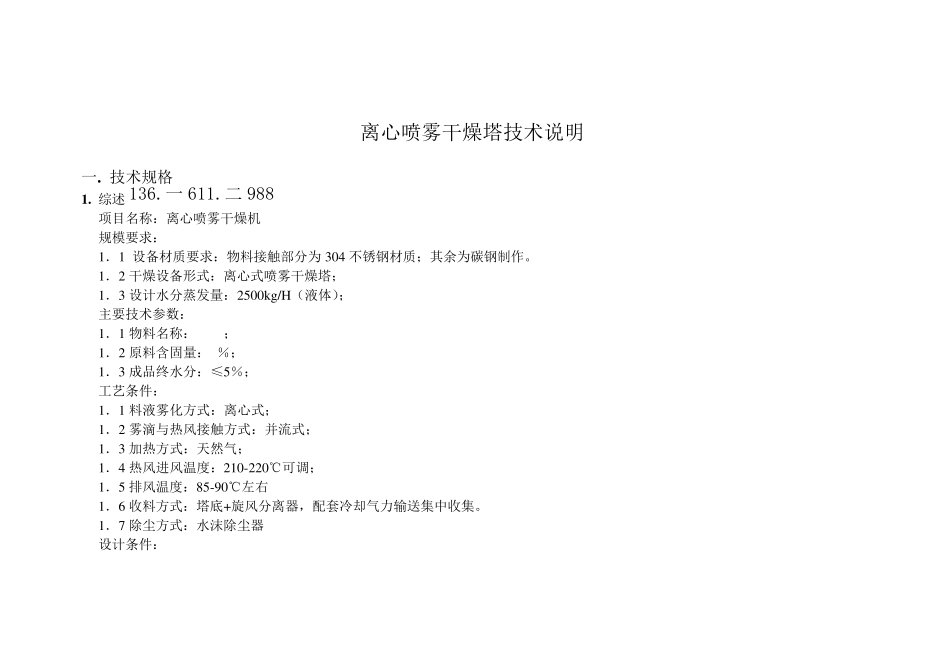

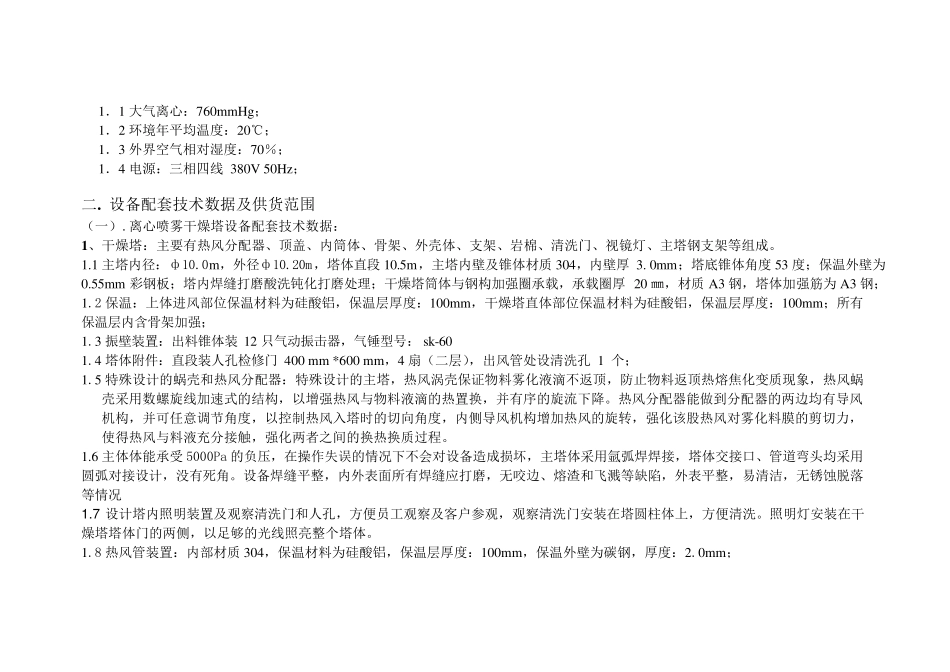

离心喷雾干燥塔技术说明 一. 技术规格 1. 综述136.一611.二988 项目名称:离心喷雾干燥机 规模要求: 1.1 设备材质要求:物料接触部分为304 不锈钢材质;其余为碳钢制作。 1.2 干燥设备形式:离心式喷雾干燥塔; 1.3 设计水分蒸发量:2500kg/H(液体); 主要技术参数: 1.1 物料名称: ; 1.2 原料含固量: %; 1.3 成品终水分:≤5%; 工艺条件: 1.1 料液雾化方式:离心式; 1.2 雾滴与热风接触方式:并流式; 1.3 加热方式:天然气; 1.4 热风进风温度:210-220℃可调; 1.5 排风温度:85-90℃左右 1.6 收料方式:塔底+旋风分离器,配套冷却气力输送集中收集。 1.7 除尘方式:水沫除尘器 设计条件: 1.1 大气离心:760mmHg; 1.2 环境年平均温度:20℃; 1.3 外界空气相对湿度:70%; 1.4 电源:三相四线 380V 50Hz; 二. 设备配套技术数据及供货范围 (一).离心喷雾干燥塔设备配套技术数据: 1、干燥塔:主要有热风分配器、顶盖、内筒体、骨架、外壳体、支架、岩棉、清洗门、视镜灯、主塔钢支架等组成。 1.1 主塔内径:ф10.0m,外径ф10.20m,塔体直段10.5m,主塔内壁及锥体材质304,内壁厚 3.0mm;塔底锥体角度53 度;保温外壁为0.55mm 彩钢板;塔内焊缝打磨酸洗钝化打磨处理;干燥塔筒体与钢构加强圈承载,承载圈厚20 ㎜,材质A3 钢,塔体加强筋为A3 钢; 1.2 保温:上体进风部位保温材料为硅酸铝,保温层厚度:100mm,干燥塔直体部位保温材料为硅酸铝,保温层厚度:100mm;所有保温层内含骨架加强; 1.3 振壁装置:出料锥体装12 只气动振击器,气锤型号:sk-60 1.4 塔体附件:直段装人孔检修门400 mm *600 mm,4 扇(二层),出风管处设清洗孔 1 个; 1.5 特殊设计的蜗壳和热风分配器:特殊设计的主塔,热风涡壳保证物料雾化液滴不返顶,防止物料返顶热熔焦化变质现象,热风蜗壳采用数螺旋线加速式的结构,以增强热风与物料液滴的热置换,并有序的旋流下降。热风分配器能做到分配器的两边均有导风机构,并可任意调节角度,以控制热风入塔时的切向角度,内侧导风机构增加热风的旋转,强化该股热风对雾化料膜的剪切力,使得热风与料液充分接触,强化两者之间的换热换质过程。 1.6 主体体能承受5000Pa 的负压,在操作失误的情况下不会对设备造成损坏,主塔体采用氩弧焊焊接,塔体交接口、管道弯头均采用圆弧对接设计,没有死角。设备焊...
