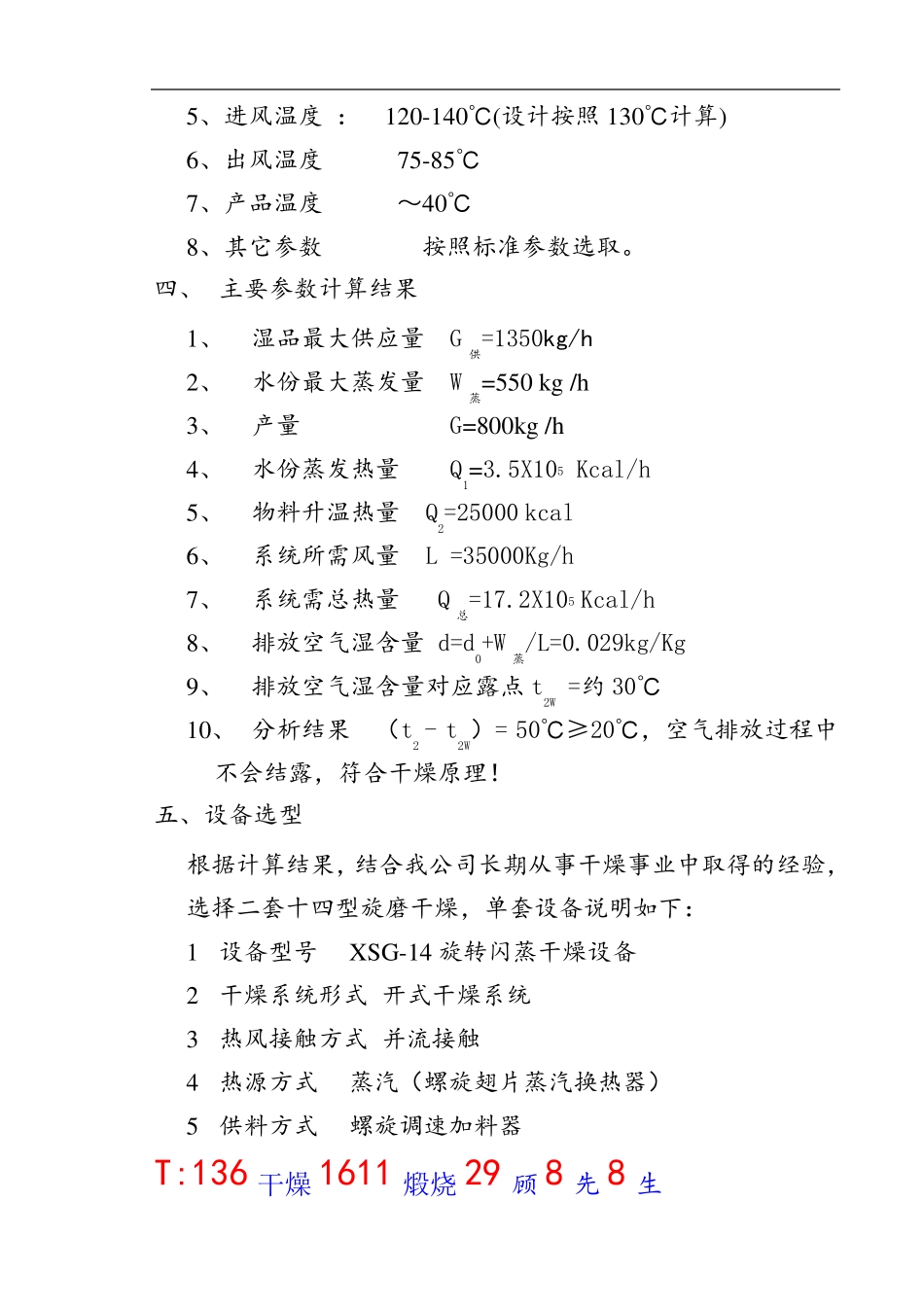

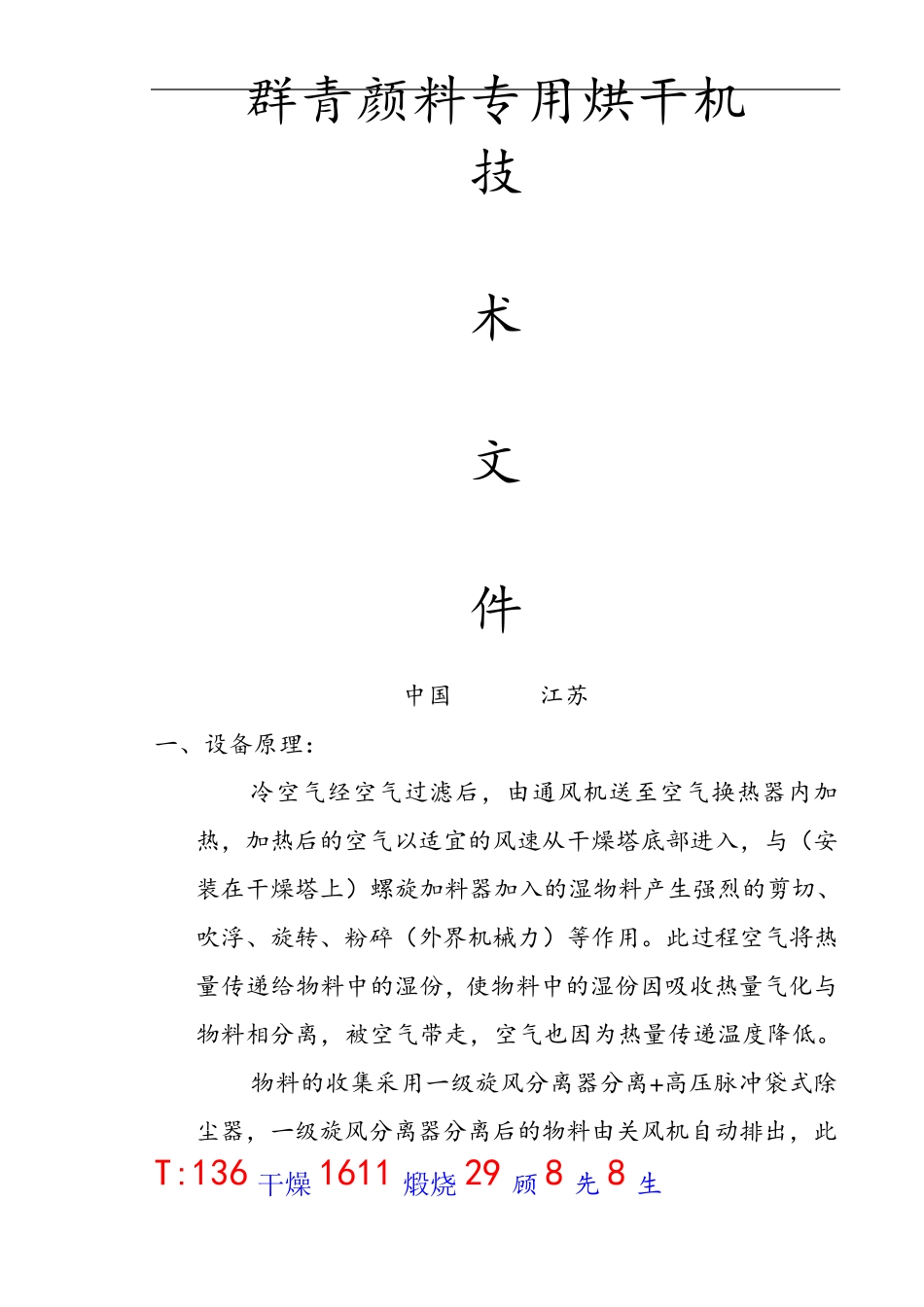

T:136干燥1611 煅烧29顾8先8生 群青颜料专用烘干机 技 术 文 件 中国 江苏 一、设备原理: 冷空气经空气过滤后,由通风机送至空气换热器内加热,加热后的空气以适宜的风速从干燥塔底部进入,与(安装在干燥塔上)螺旋加料器加入的湿物料产生强烈的剪切、吹浮、旋转、粉碎(外界机械力)等作用。此过程空气将热量传递给物料中的湿份,使物料中的湿份因吸收热量气化与物料相分离,被空气带走,空气也因为热量传递温度降低。 物料的收集采用一级旋风分离器分离+高压脉冲袋式除尘器,一级旋风分离器分离后的物料由关风机自动排出,此 T:136干燥1611 煅烧29顾8先8生 收尘率可以达到95%以上,从旋风分离器排出的空气和物料进入高压脉冲除尘器,收集到物料由自动送料器排出,除尘率可达到99%。尾气由引风机抽走排放。 整套设备运转稳定,操作简单,连续生产可靠。是干燥该物料的极佳型号。 二、用户提供的物料参数和要求 1. 湿份名称 群青颜料 2. 湿份存在形式 自由态 3. 初水份 40% 4. 终水份 1% 5. 成品产量: 年产6000T 计算 6. 干燥前物料状态: 颗粒带粉状 7. 颗粒度: 40-100 目 8. 物料比重: 约0.8g/cm3 9. 热源: 物料经过处不锈钢 三、设计依据、工艺条件、运转参数: 1、部分参与来源于客户提供,其余参数为我公司长期经验所得. 2、环境条件:年平均温度t0 =15℃,年平均空气含湿量:d0 = 0.009 kg 水/kg 干空气。 3、物料比热容: C=0.35kcal/kg·℃ 4、产品原始温度:15℃(取环境温度) T:136干燥1611 煅烧29顾8先8生 5、进风温度 : 120-140℃(设计按照130℃计算) 6、出风温度 75-85℃ 7、产品温度 ~40℃ 8、其它参数 按照标准参数选取。 四、 主要参数计算结果 1、 湿品最大供应量 G供=1350kg/h 2、 水份最大蒸发量 W蒸=550 kg /h 3、 产量 G=800kg /h 4、 水份蒸发热量 Q1=3.5X105 Kcal/h 5、 物料升温热量 Q2=25000 kcal 6、 系统所需风量 L =35000Kg/h 7、 系统需总热量 Q总=17.2X105 Kcal/h 8、 排放空气湿含量 d=d0+W蒸/L=0.029kg/Kg 9、 排放空气湿含量对应露点t2W =约30℃ 10、 分析结果 (t2 - t2W)= 50℃≥20℃,空气排放过程中不会结露,符合干燥原理! 五、设备选型 根据计算结果,结合我公司长期从事干燥事业中取得的经验,选择二套十四型旋磨干燥,单套设备说明如下: 1 设备型号 XSG-14 旋转闪蒸...
