膏状菌种蛋白专用KJ-100空心桨叶干燥机VIP免费

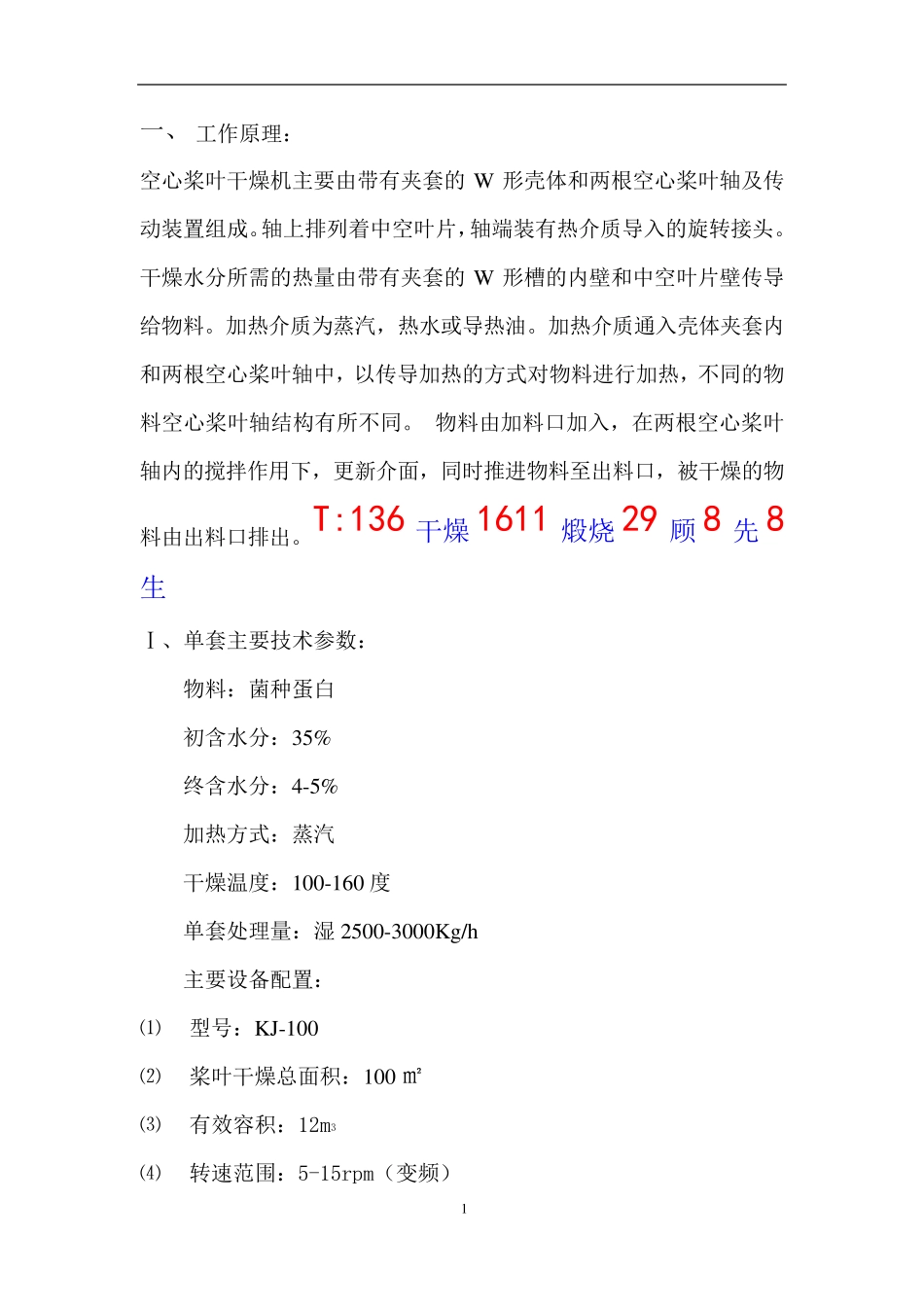

1 一、 工作原理： 空心桨叶干燥机主要由带有夹套的W 形壳体和两根空心桨叶轴及传动装置组成。轴上排列着中空叶片，轴端装有热介质导入的旋转接头。干燥水分所需的热量由带有夹套的W 形槽的内壁和中空叶片壁传导给物料。加热介质为蒸汽，热水或导热油。加热介质通入壳体夹套内和两根空心桨叶轴中，以传导加热的方式对物料进行加热，不同的物料空心桨叶轴结构有所不同。 物料由加料口加入，在两根空心桨叶轴内的搅拌作用下，更新介面，同时推进物料至出料口，被干燥的物料由出料口排出。T:136干燥1611 煅烧29顾8先8生 Ⅰ、单套主要技术参数： 物料：菌种蛋白 初含水分：35% 终含水分：4-5% 加热方式：蒸汽 干燥温度：100-160 度 单套处理量：湿2500-3000Kg/h 主要设备配置： ⑴ 型号：KJ-100 ⑵ 桨叶干燥总面积：100 ㎡ ⑶ 有效容积：12m3 ⑷ 转速范围：5-15rpm（变频） 2 ⑸ 主机内浆尺寸：6250×2300（mm） ⑹ 主机外形尺寸：7500×3300×2800（mm） ⑺ 传动电机：75KW 1450rpm ⑻ 理量：3300kg/h （ρ=1000kg/ m3）密度 ⑾停留时间：0.5-1.0h（可以控制） ⑿整机装机容量：~96KW ⒀占地面积：~100 ㎡ Ⅱ、主要设备设计 一、供料系统： ⑴型号：φ500 单螺旋加料器 ⑵功率：7.5KW 变频 ⑶材质：物料接触处为A3 钢 ⑷附件：加料斗： 1 件 1.5 m3 δ4mm A3 钢 加料管：1 件 A3 φ219×5 螺旋片：1 件 δ20mm A3 钢 传动电机： BWD12-29-7.5KW 变频 二、 干燥主机： 1、 主机下箱体： ⑴ 内壁δ14mm A3 钢 ⑵ 加热隔套：δ10mm A3 ⑷夹套厚：δ30mm ⑸端法兰：2 件 δ40mm A3 钢 3 上法兰：δ40mm A3 钢 ⑹隔环： δ20mm A3 ⑺保温厚：δ80mm 硅酸铝棉 ⑻主机外封：δ2mm A3 喷漆 ⑼主机吊环：4 件 δ40mm A3 ⑽主机底架：［20#槽钢 ⑾下料口：400×1400 δ4mm ⑿调节板：δ8mm ⒀溢流堰：δ8mm ⒁拉杆：φ89×5 ⒂挡料板：δ8mm ⒃测温口：3 只 ⒅筒体护板：δ14mm A3 ⒆调节螺栓：2 件 M40 （22）进（出）水口：φ76 2、主机端板：2 件 δ30mm A3 钢 3、填料座：4 件 A3 焊接件 4、填料：φ20 膨胀四氟乙稀 5、轴承座：4 件 A3 焊接件 6、端盖加强板：δ20mm A3 7、桨叶主轴： 4 ⑴主轴：2 件 A3 钢 ⑶ 心管：2 件 φ133×5 A3 ⑷ 水短管：φ45 ⑸ 叶片 ： 108 件 δ8mm A3 钢 ⑸...
