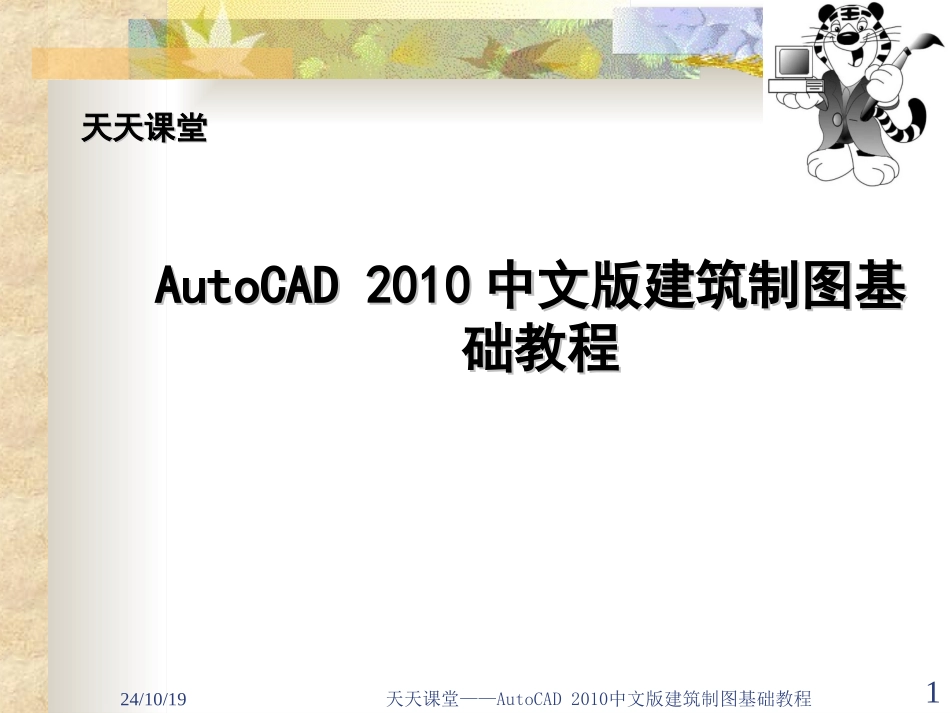

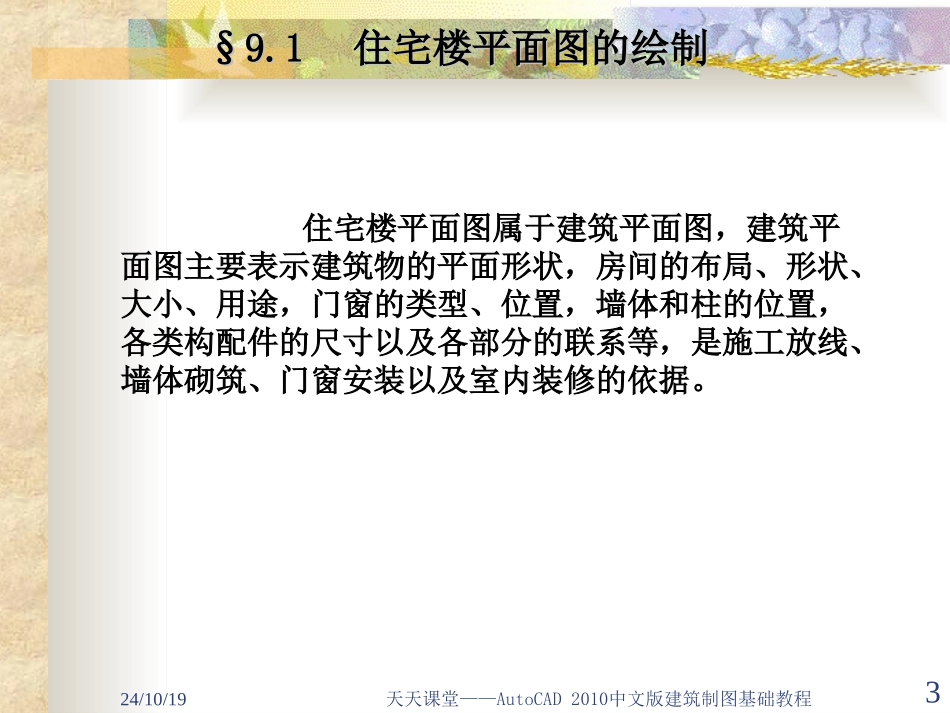

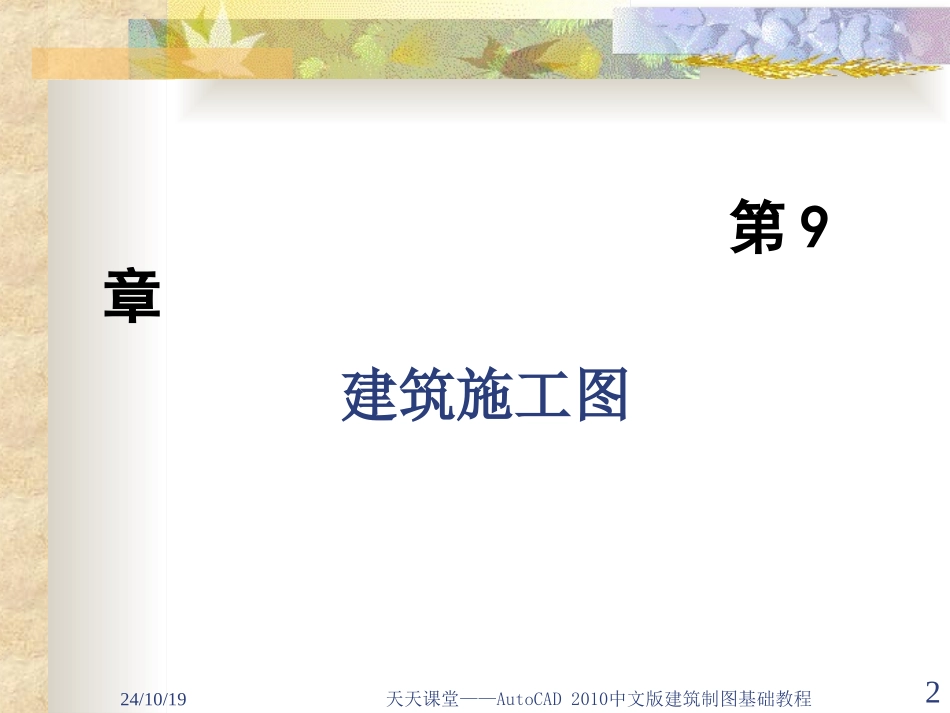

24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程1AutoCAD2010AutoCAD2010中文版建筑制图基中文版建筑制图基础教程础教程天天课堂天天课堂24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程2第9章建筑施工图24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程3§9.1§9.1住宅楼平面图的绘制住宅楼平面图的绘制住宅楼平面图属于建筑平面图，建筑平面图主要表示建筑物的平面形状，房间的布局、形状、大小、用途，门窗的类型、位置，墙体和柱的位置，各类构配件的尺寸以及各部分的联系等，是施工放线、墙体砌筑、门窗安装以及室内装修的依据。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程4§9.1.2§9.1.2建筑平面图假想用一水平剖切平面，在某层门、窗洞口范围内，将建筑物剖切开，对剖切平面以下的部分所作的水平正投影图称为建筑平面图，简称平面图。平面图主要反映房屋的平面形状、大小，房间的布置，墙（或柱）的位置、厚度和材料以及门窗的类型和位置等情况。一幢楼房的平面图一般包括底层平面图（又称首层平面图）、标准平面图、顶层平面图及屋顶平面图等。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程5§9.1.3§9.1.3建筑平面图的绘制方法与步骤一般说来，建筑平面图的绘制步骤如下。1.设置绘图环境。2.绘制定位轴线和柱网。3.绘制各种建筑构配件（如墙体线、门窗洞等）。4.绘制各种建筑细部。5.绘制尺寸界线、标高数字、索引符号及相关说明文字等。6.尺寸标注和文字标注。7.添加图框和标题，并打印输出。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程6§9.1.4§9.1.4绘制建筑平面图24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程7§9.2§9.2住宅楼立面图的绘制住宅楼立面图属于建筑立面图，建筑立面图可以看作是由很多构件组成的整体，它包括墙体、梁柱、门窗、阳台、屋顶及屋檐等。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程8§9.2.2§9.2.2建筑立面图在与房屋立面平行的投影面上所作房屋的正投影图，就是建筑立面图，简称立面图。建筑立面图主要用来表示建筑物的立面和外形轮廓，并表明外墙装修要求。其中反映房屋主要外貌特征那一面的立面图称为正立面图，其余相应地称为背立面图和侧立面图等。也有按房屋的朝向来划分的，称为南立面图、北立面图、东立面图及西立面图等。有时也按轴线编号来分类，如①~⑤或A~E立面图等。建筑立面图主要用来表示建筑物的立面和外形轮廓，并表明外墙装修要求。因此立面图主要为室外装修用。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程9§9.2.3§9.2.3建筑立面图的绘制方法与步骤一般建筑立面图的绘制步骤如下。1.绘制建筑物外墙轮廓线等。2.绘制立面门窗洞口、阳台、楼梯以及墙身、暴露在外墙外面的柱子等可见的轮廓线。3.绘制门窗等立面细部。4.标注尺寸及标高，添加索引符号及必要的文字说明等内容。5.添加图框和标题，并打印输出。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程10§9.2.4§9.2.4绘制建筑立面图24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程11§9.3§9.3住宅楼剖面图的绘制住宅楼剖面图属于建筑剖面图。建筑剖面图是表示建筑物内部竖直方向的结构形式、分层情况、内部构造及各部位高度的图样。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程12§9.3.2§9.3.2建筑剖面图假想用一个铅垂剖切面将建筑物剖开，移去靠近观察者的一部分，将剩余部分投影所得到的正投影图叫做建筑剖面图，简称剖面图。剖面图的剖切位置，应选择在内部结构与构造比较复杂和典型，并应通过门窗洞的位置。剖面图的图名应与平面图上的剖切位置的编号一致，如Ⅰ-Ⅰ剖面图、Ⅱ-Ⅱ剖面图等。如果用一个剖切面不能满足要求，允许将剖切平面转折后来绘制剖面图。习惯上，剖面图中可以不画出基础，截面上材料的图例和图中的线型选择均与平面图相同。剖面图一般由室外地坪线开始向上画直到顶层。24/10/19天天课堂——AutoCAD2010中文版建筑制图基础教程13§9.3.3§9.3.3建筑剖面图的绘制方法与步骤一般建筑剖面图的绘制步骤如下。1.绘制...
